电脑CPU散热轴流风扇原型结构设计

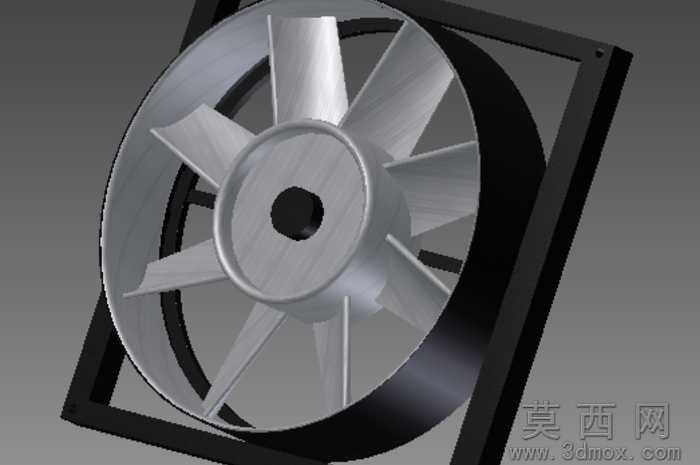

本作品为电脑CPU散热用轴流风扇的三维原型设计，建模过程中首先梳理了轴流风扇的核心功能逻辑，围绕计算机机箱内有限安装空间、定向风冷散热的核心需求展开结构规划。建模阶段先完成外框的方形基准结构搭建，外框采用等厚硬质边框设计，四角预留标准安装孔位，可适配常规CPU散热模组的固定规格，边框内侧设置环形导流围边，能够约束气流走向，避免扇叶驱动的气流向外逸散，提升风冷散热的效率。扇叶部分采用七叶等距排布结构，每片扇叶都经过曲面弧度优化，建模时精准控制叶根到叶尖的扭角变化，既保证旋转时能够稳定驱动轴向气流，又能降低扇叶切割空气产生的紊流与运行噪音，叶根与中心轮毂做圆弧过渡处理，减少应力集中的同时提升结构强度。中心轮毂采用中空轴座设计，预留了电机安装的适配空间，轴孔位置做同轴度校准，保证扇叶旋转时的动平衡稳定性，避免长期运行出现抖动异响。材质渲染上，外框采用哑光黑色硬质工程塑料质感，还原商用散热风扇的外壳材质特性，扇叶与轮毂采用银灰色金属质感材质，模拟铝合金扇叶的细腻金属光泽，同时通过光影渲染突出扇叶曲面的弧度变化与结构细节，清晰呈现各部件的装配关系。整体设计严格遵循1:1实际产品比例搭建，未做缩放处理，完整还原了常规电脑散热风扇的装配逻辑与结构特征，可作为散热结构设计参考、相关产品开发的原型验证使用，也可用于风冷散热原理的演示教学，清晰展现轴流风扇从气流驱动到结构固定的完整设计思路，各部件之间的装配间隙、配合公差都经过合理规划，符合实际量产产品的结构设计规范。
