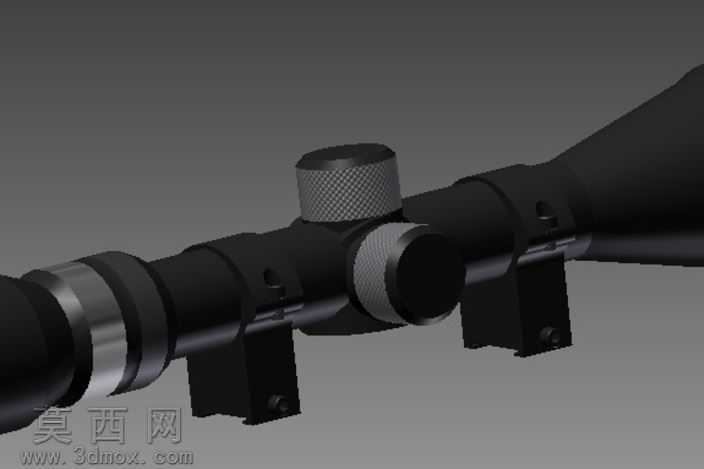

步枪光学瞄准镜结构三维建模设计

本作品为步枪光学瞄准镜的三维建模设计，建模过程依托三维设计软件完成，整体遵循真实光学瞄准镜的结构比例与功能逻辑进行还原。建模初期先梳理瞄准镜的核心组成模块，将整体拆分为镜身主体、调节旋钮组、物镜端、目镜端、安装固定卡座五大核心部分，逐部分进行草图绘制与特征建模。镜身主体采用回转类特征构建，通过拉伸、旋转、倒角等基础命令完成筒状主体的基础轮廓，针对镜身表面的防滑纹理区域，采用阵列特征结合凹凸贴图的方式还原滚花纹理的质感，既保证模型运行流畅度，又还原真实部件的触感细节。调节旋钮组部分，分别构建高低调节旋钮与风偏调节旋钮，旋钮表面的网格防滑纹通过圆周阵列的凸起特征实现，旋钮与镜身的衔接处做了细微的台阶与缝隙处理，还原真实产品的装配间隙，避免模型出现穿模、衔接生硬的问题。物镜与目镜端分别做了多层镜圈的阶梯结构，模拟真实光学镜头的多层镜片压圈结构，镜片部分赋予高透光的玻璃材质，添加轻微的反射与折射效果，还原光学镜片的通透质感。安装固定卡座部分按照皮卡汀尼导轨适配的尺寸进行建模，卡座的锁紧结构、固定螺丝位置都做了1:1的细节还原，卡座与镜身的连接部分做了加强筋结构，还原真实瞄准镜的受力结构设计。材质渲染阶段，镜身主体采用哑光黑色金属材质，调节旋钮的防滑部分采用哑光硬质橡胶材质，金属部件添加细微的磨砂颗粒质感，避免塑料感过重，镜片部分添加轻微的环境反射效果，提升整体渲染的真实感。整体建模过程严格遵循机械装配逻辑，各个部件之间的配合尺寸符合真实枪械配件的公差要求，既可以作为枪械配件的结构展示模型，也可用于相关科普内容的可视化素材，模型整体布线规整，无多余的碎面与破面，可支持后续的结构拆解、装配动画制作等二次开发使用。
