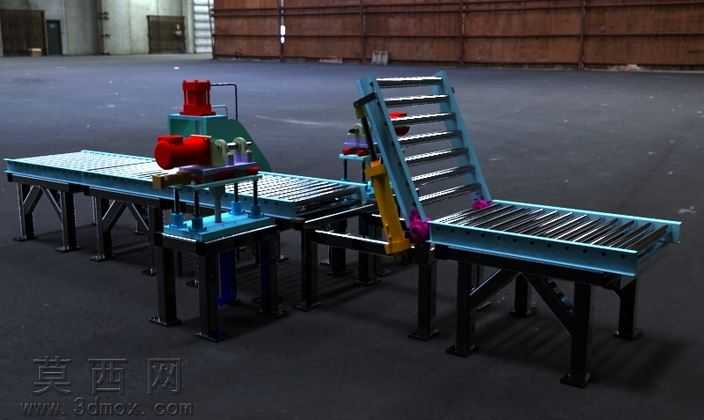

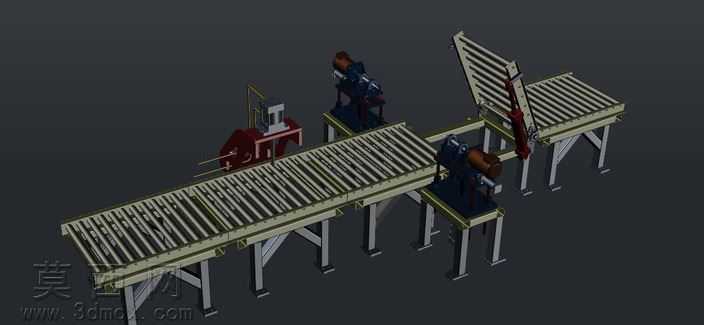

大型组合式工业输送装配线三维设计

本套大型装配输送线三维模型，采用模块化设计思路完成整体搭建，完整还原了工业生产中物料输送与工位衔接的整套作业场景。建模过程中严格遵循机械设计规范，对每一处结构细节做了精准还原：水平输送段采用标准辊筒排布设计，辊筒间距经过合理计算，可适配常规尺寸工业工件的平稳输送，支撑腿采用方管焊接结构搭配可调脚座设计，可根据现场安装地面的平整度做高度微调，保证输送面的水平度要求。模型中设置了倾斜转向输送模块，该模块通过铰接支架与水平段衔接，倾斜角度可根据实际生产需求做调整，侧边配备导向防护结构，避免工件在转向爬坡过程中出现滑落偏移问题。线体上集成的加工工位模块，预留了动力单元安装位，配套的红色驱动电机、传动组件都做了独立建模还原，可清晰展示动力传递路径，蓝色的设备护罩、黄色的支撑臂等外观部件，都按照工业设备常用配色做了材质区分，金属机架赋予磨砂钢材材质，辊筒表面做镀锌金属质感处理，护罩采用工程塑料哑光材质，渲染后整体视觉效果贴近真实工业设备质感。整套模型各模块之间的装配关系清晰，连接螺栓、定位销等标准件都做了简化但保留装配逻辑，既保证模型整体轻量化，又能完整展示输送线的结构组成，可用于产线方案展示、设备结构教学、非标输送设备设计参考等场景，能帮助设计人员快速理解组合式输送线的布局逻辑，为同类型设备的设计优化提供直观的三维参考依据。
