爬坡式挡边上料输送提升设备

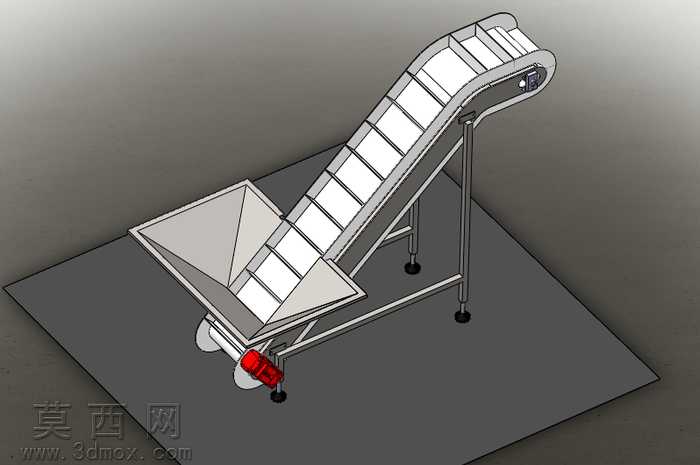

本模型为爬坡式挡边上料输送提升设备，采用三维建模软件完成全参数化设计，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，整体结构完整无缺失，可直接用于结构验证、方案展示或二次设计优化。模型整体采用倾斜爬坡式布局，低位设置敞口式受料斗，料斗采用大倾角收口结构，可有效承接散落物料，避免上料过程中出现撒料、溢料问题；输送段采用带横向挡边的皮带结构，挡边与皮带一体建模，可在大倾角输送过程中承托颗粒状、小块状物料，防止物料沿坡面下滑，适配15°-60°的倾斜输送场景。设备机架采用标准方管焊接结构建模，支腿处配置可调式脚轮部件，既可以通过脚轮实现设备的灵活移位，也可通过调节脚杯高度完成设备水平度校准，适配不同车间的地面安装条件；驱动端设置在设备低位侧，采用电机直连减速机构的布局，模型还原了驱动电机、传动滚筒、改向滚筒的装配关系，高位出料端设置弧形护罩结构，可引导物料顺利从皮带末端卸出，避免物料卡入滚筒与皮带的间隙。建模过程中对各部件的装配约束进行了完整定义，转动副、固定副的设置符合实际设备的运动逻辑，可直接用于运动仿真演示；材质渲染阶段，机架部分赋予哑光不锈钢金属材质，输送皮带赋予耐磨橡胶材质，驱动电机赋予铸铁烤漆材质，料斗与护罩部分赋予拉丝不锈钢材质，整体渲染效果贴近真实工业设备的视觉表现，能够直观展示设备的外观形态与结构细节。该设备的设计思路围绕散料低位上料、高位输送的生产需求展开，在结构设计上兼顾了输送效率与设备稳定性，挡边皮带的设计解决了大倾角输送的物料滑落问题，可调支腿的设计提升了设备的场景适配性，整体结构紧凑，占用空间小，可广泛配套用于食品加工、五金零件、农业物料等行业的自动化生产线中，完成物料从低位料堆到高位加工设备的自动提升输送作业，减少人工上料的劳动强度，提升生产线的自动化运行效率。
