化工用稳定剂再沸器三维结构设计

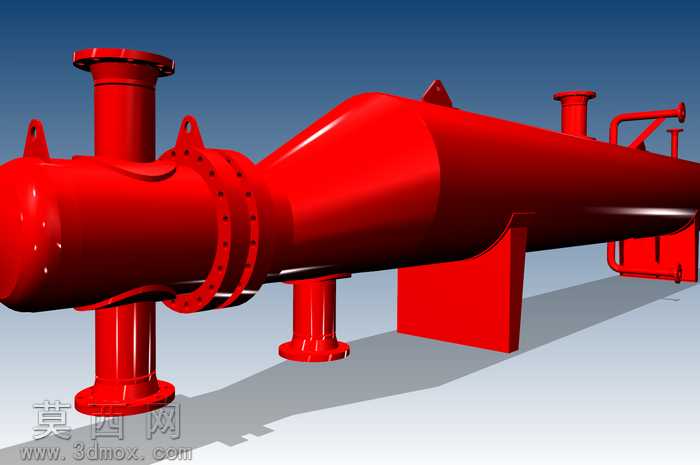

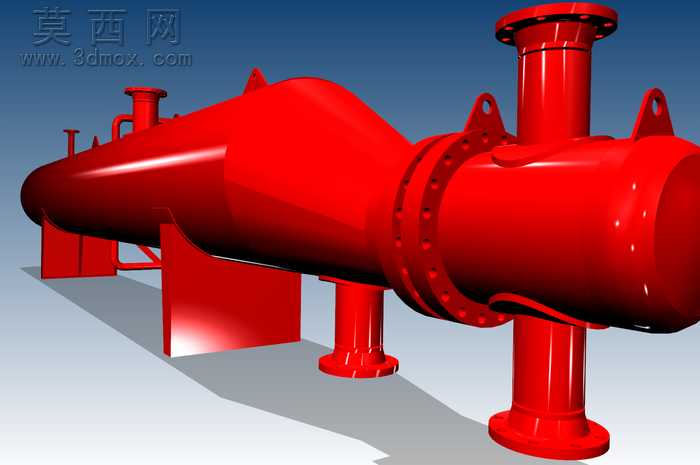

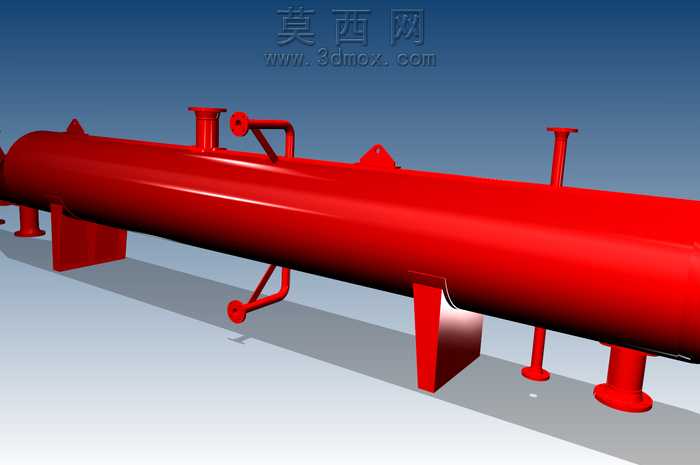

本作品为化工生产场景所用的稳定剂再沸器三维建模成果，建模过程严格遵循压力容器与换热设备的通用设计规范，完整还原了该类设备的全部核心结构。模型整体采用卧式布局，主体为长筒形承压壳体，壳体中部设置大口径法兰连接结构，通过周向均匀分布的螺栓实现两段壳体的密封紧固，法兰端面的密封面结构、螺栓孔位排布均按照行业标准参数进行1:1还原，保证结构的工程合理性。壳体外部设置多个不同规格的工艺接管，顶部、底部的接管分别对应气相采出、液相进料与凝液排出的工艺需求，所有接管端部均设计有标准连接法兰，法兰的凸台、密封水线结构都做了精细化建模，接管与壳体的连接部位做了圆滑过渡处理，还原实际生产中的焊接补强结构。设备底部设置三处支撑结构，分别为中部的立式支撑柱与端部的鞍式支座，支撑结构的地脚螺栓孔、加强筋板都做了完整呈现，可直观体现设备的安装固定方式。壳体顶部还设置有小型吊耳结构，满足设备吊装转运的工艺需求，侧边的小口径接管对应仪表安装、排空排净的辅助功能。材质渲染方面，整体设备采用工业设备常用的高光红色金属漆面材质，还原了化工装置防腐涂装后的视觉效果，金属漆面的反光度、粗糙度参数经过反复调试，既体现金属材质的质感，又不会过度反光影响结构观察；背景采用渐变蓝灰工业场景底色，搭配柔和的环境光影，通过多光源布光突出设备的轮廓层次与结构细节，法兰的凹凸结构、接管的衔接位置、支座的加强结构都通过光影变化清晰展现。设计过程中充分考虑了再沸器的实际工艺功能，壳体内部的换热腔室空间、管板安装位置都在建模时预留了对应结构，可直接用于后续换热管、折流板等内件的扩展设计，整体模型结构严谨，尺寸比例协调，既可以作为化工设备教学的演示素材，也可为同类设备的设计优化提供三维参考，帮助设计人员直观验证设备的布局合理性、安装维护空间是否满足要求。
