TEMA类型AEM双堆叠换热器顶部单元

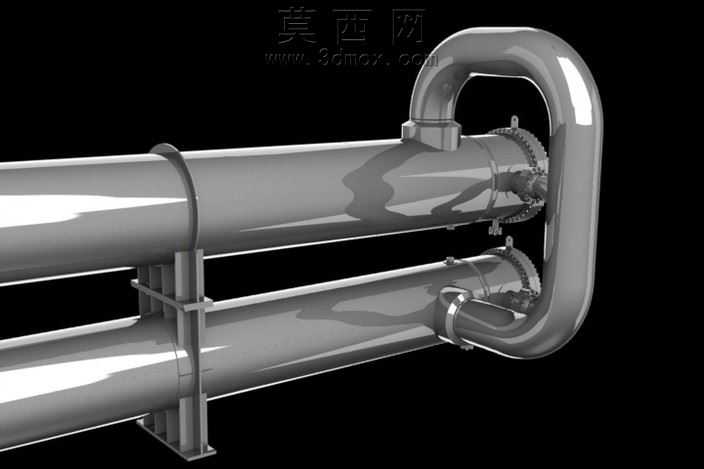

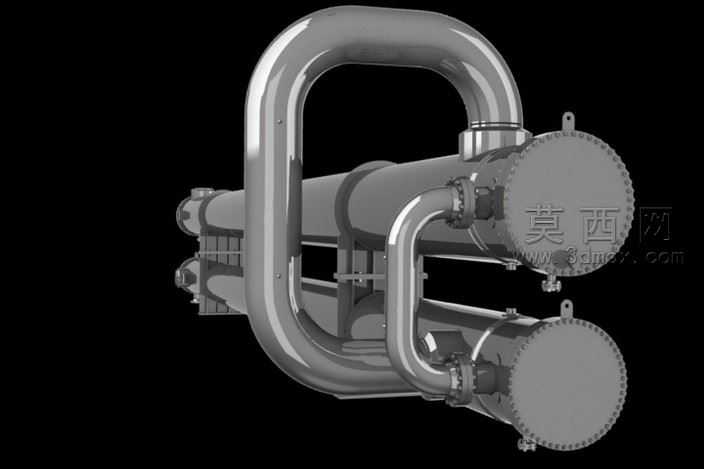

本模型为TEMA类型AEM规格的双单位堆叠式换热器顶部单元三维建模成果，建模过程严格遵循管壳式换热器的行业设计规范，先通过参数化草图绘制完成U型换热管束的路径规划，精准控制弯管段的曲率半径与直管段的长度比例，确保管束排布符合流体换热的流道设计要求。建模时对管板、法兰接口、弯管连接部位做了精细化的结构处理，还原了实际设备中管板与管束的焊接连接结构、法兰的密封面与螺栓孔位细节，同时对上下堆叠的两组换热单元的支撑固定结构做了完整还原，包括单元间的定位支架、连接紧固件的结构特征都逐一建模呈现。材质渲染阶段，为换热管、管板、壳体部件赋予了哑光金属材质，模拟工业级不锈钢设备的表面质感，调整材质的粗糙度与反射参数，让金属表面呈现出真实的亚光金属光泽，同时通过光影渲染突出U型弯管的曲面弧度、管板的端面结构细节，清晰展现设备的整体构造。设计思路上，该顶部单元采用双组堆叠的布局形式，在有限的安装空间内提升换热面积，U型管束的设计可以抵消换热过程中管材热胀冷缩产生的应力，避免结构变形损坏，模型完整还原了两路独立的换热流道接口结构，清晰呈现介质进出的连接位置，可用于换热系统的布局演示、设备结构教学、工程方案展示等场景，建模过程中对所有配合面做了干涉检查，确保各部件的装配关系符合实际生产装配的公差要求，不存在结构干涉问题，整体模型结构完整，细节还原度高，能够直观展现该类换热器顶部单元的构造特点与设计逻辑。
