台式3040规格数控雕刻机结构设计

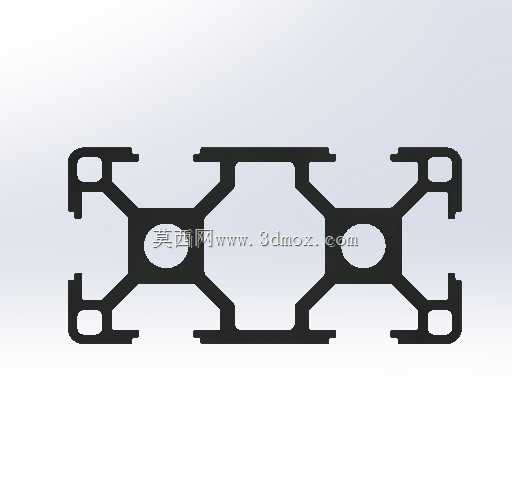

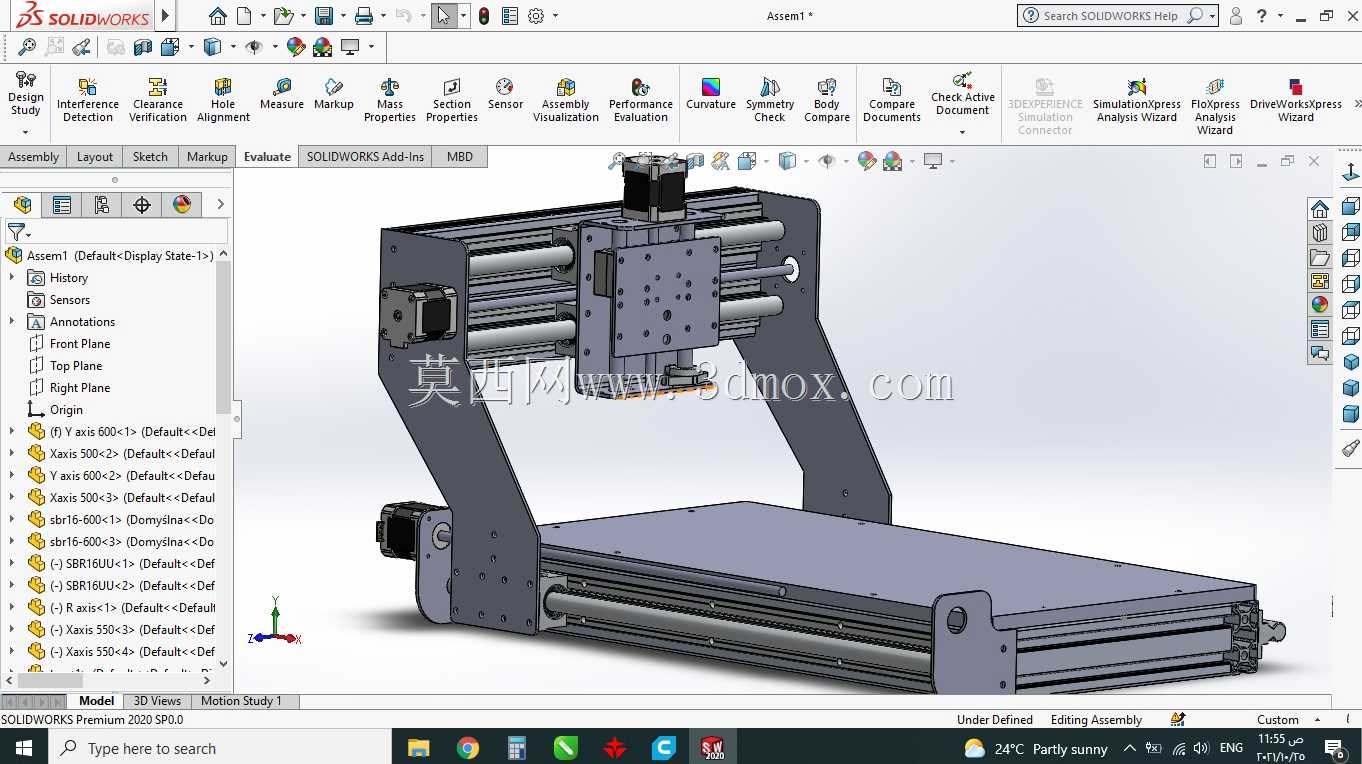

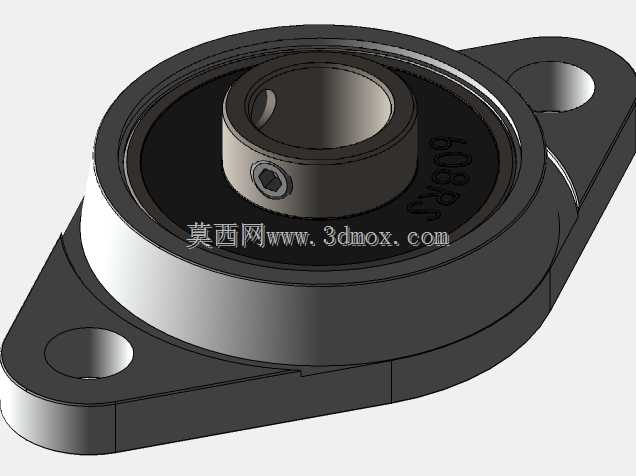

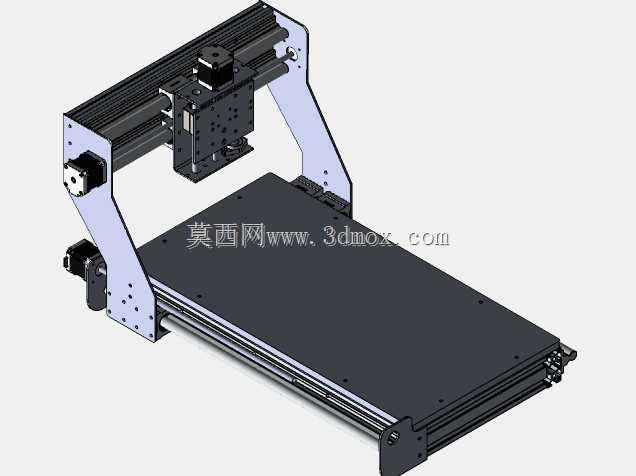

　　该设备属于小型龙门移动式数控加工平台，有效加工幅面控制在300mm×400mm区间，整体采用台式落地布局，适合放置在桌面或独立支架上使用。从结构形式看，床身承担Y向直线运动导向与支撑，龙门横梁承担X向运动，Z轴滑枕搭载主轴完成垂向进给，这种经典布局能够在较小占地内提供稳定的切削刚性。

　　实际应用中，这类设备常见于小批量零件加工、样板制作、木工浮雕、软金属铣削、塑料板材开孔以及教学实验场景。由于行程有限，它不适合大板整料加工，但对尺寸在边界以内的工件，能够完成铣槽、钻孔、轮廓切割和简单三维曲面加工。对于需要频繁换料、单件试制或桌面化生产的工位，这种结构比大型机床更节省空间，也更容易布置除尘、夹具和冷却管路。

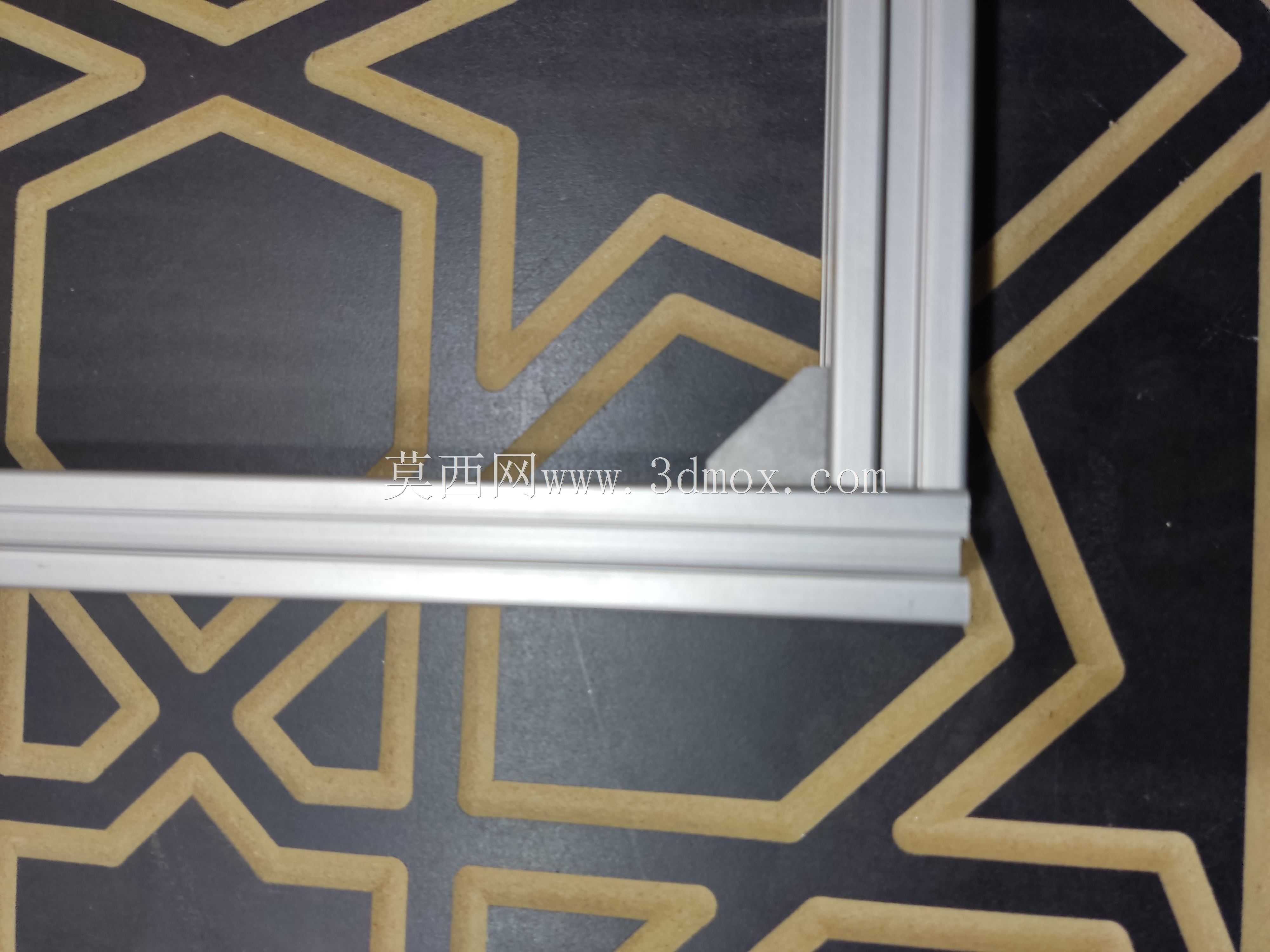

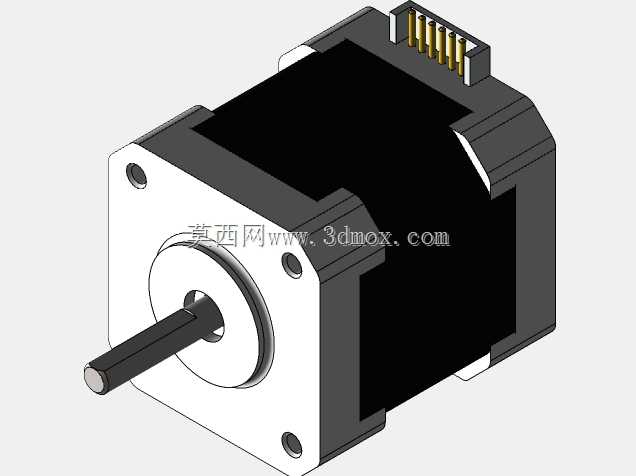

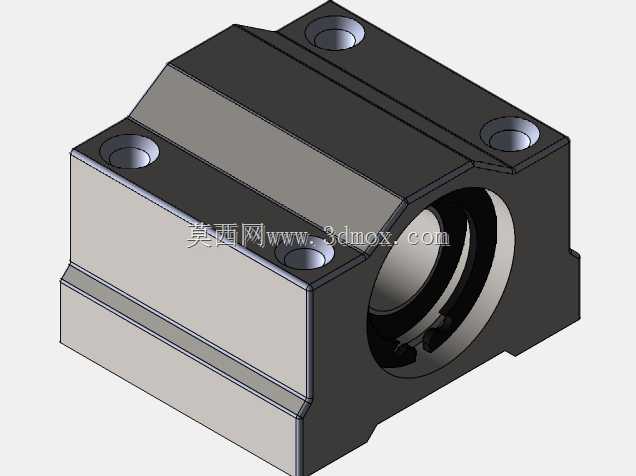

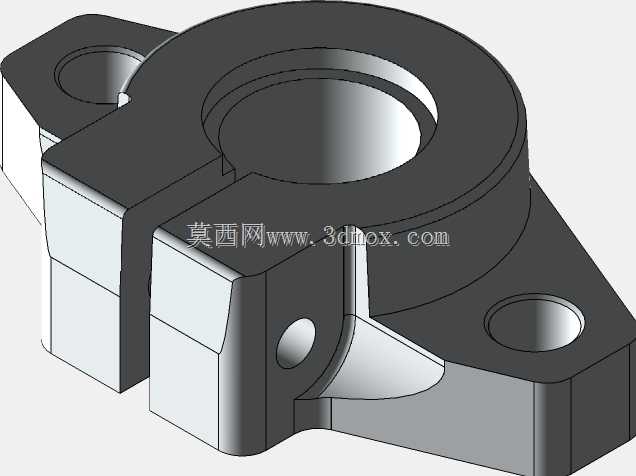

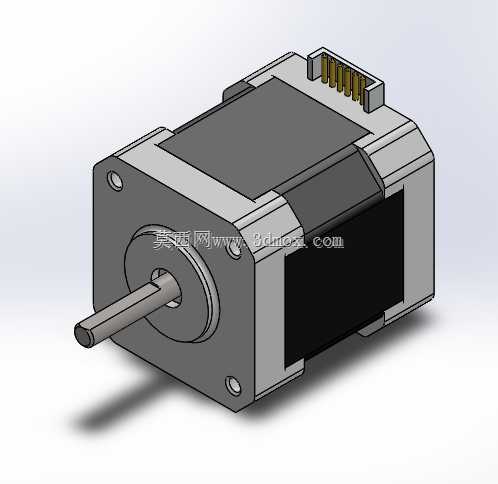

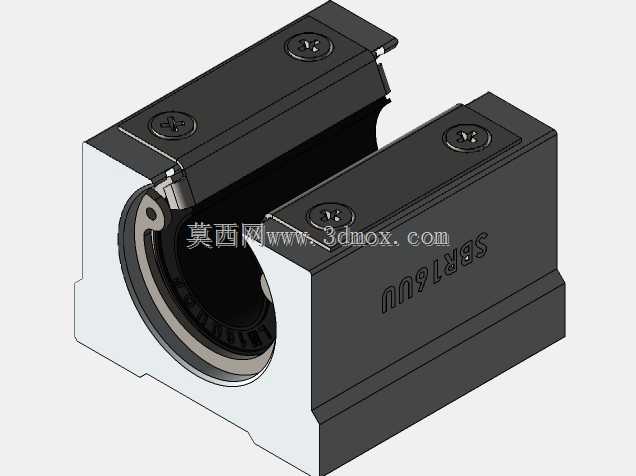

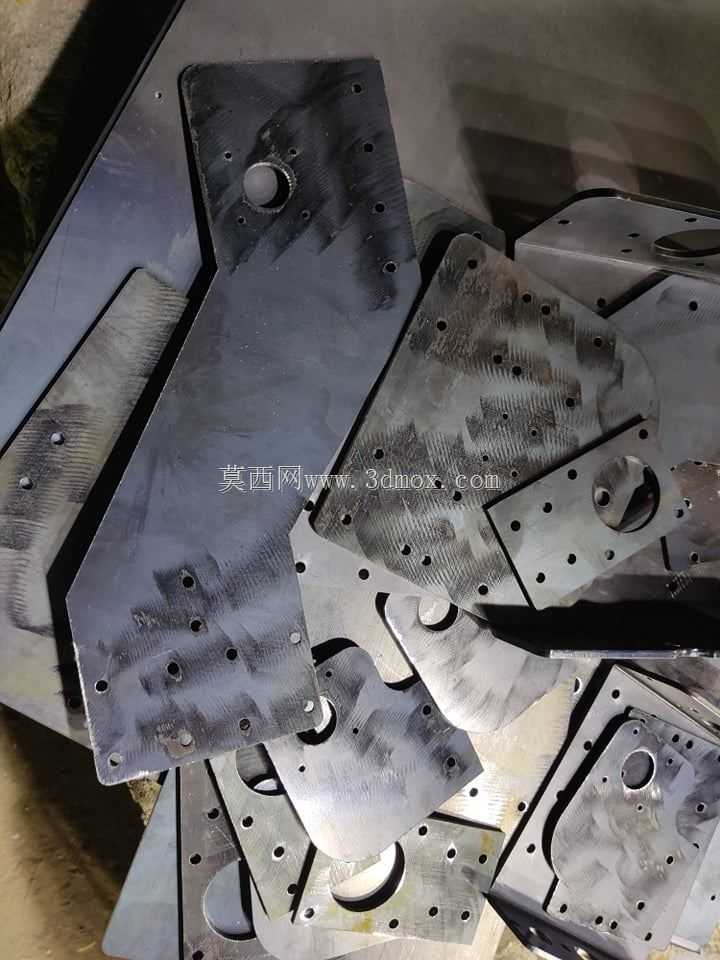

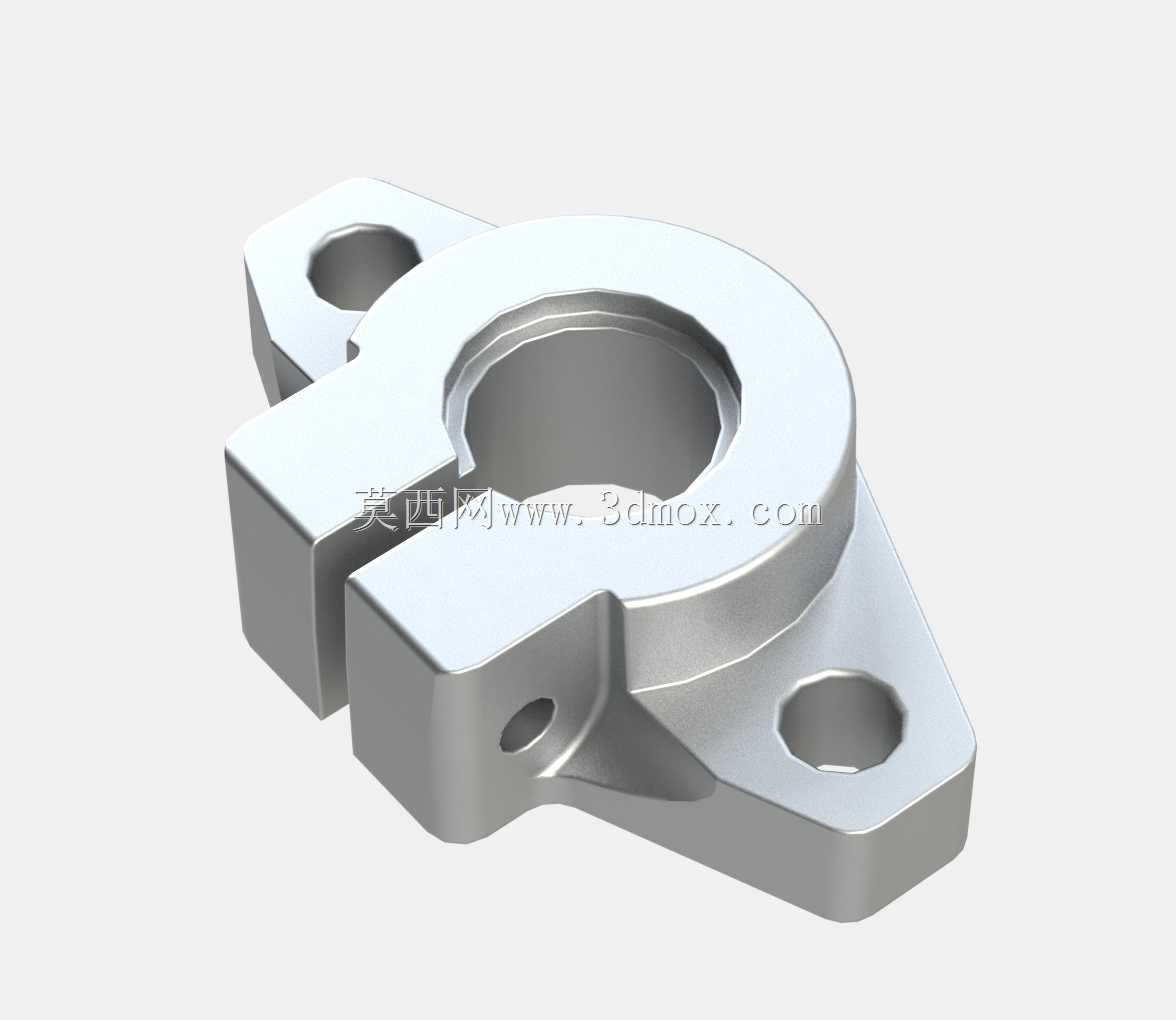

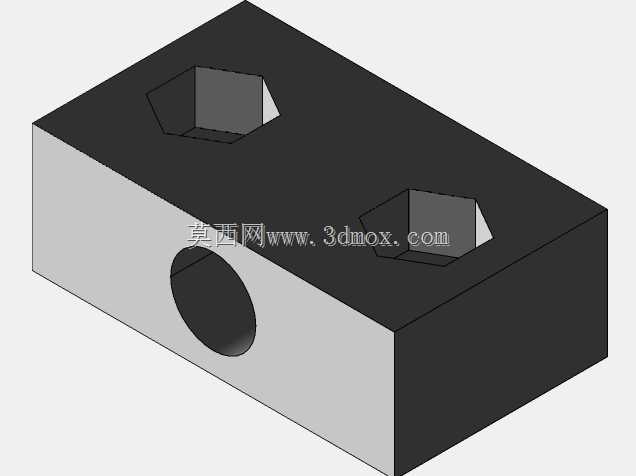

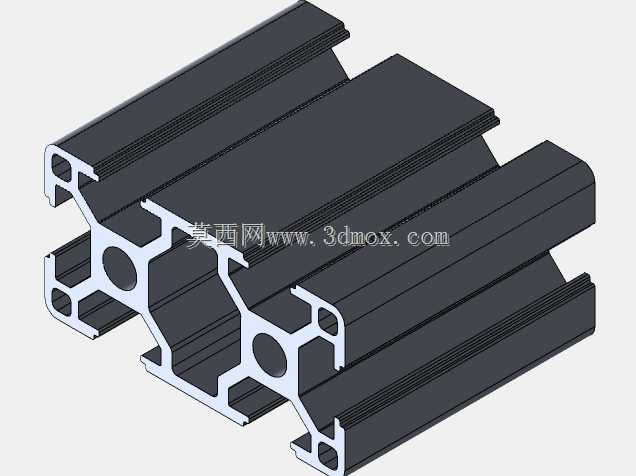

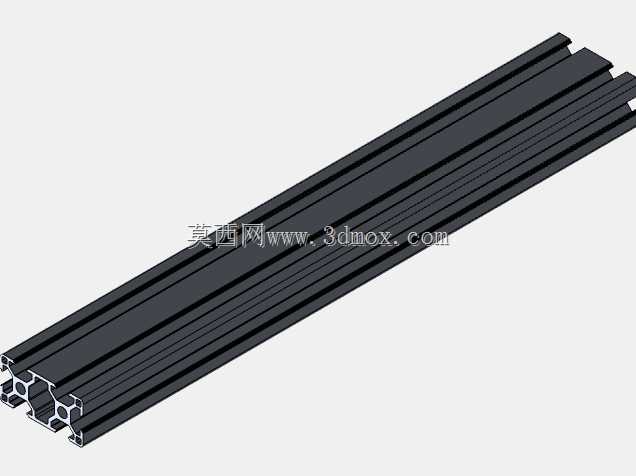

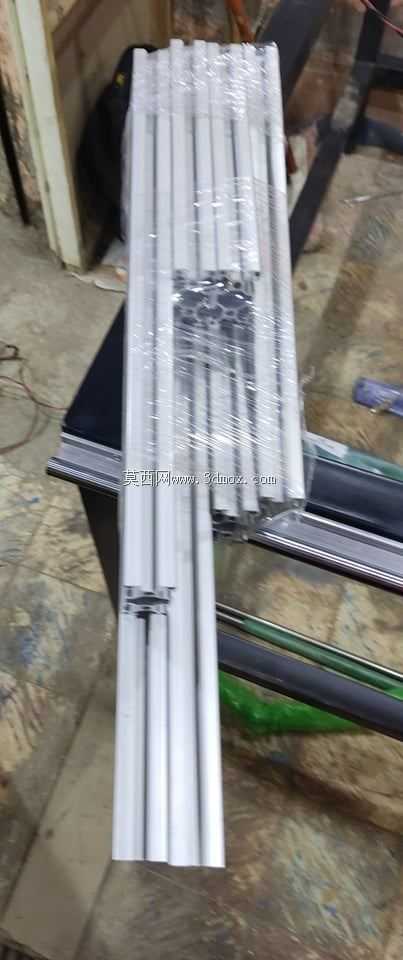

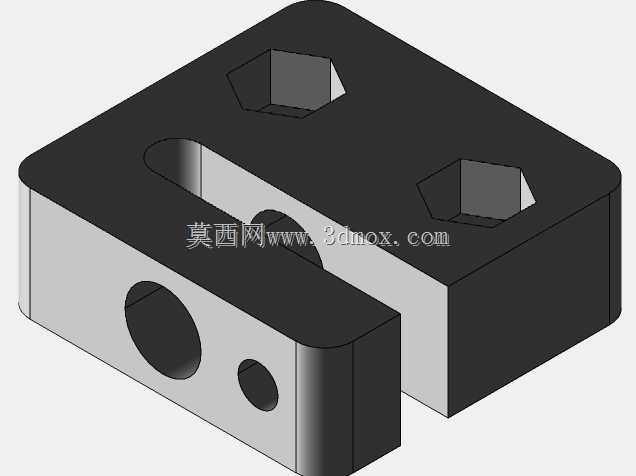

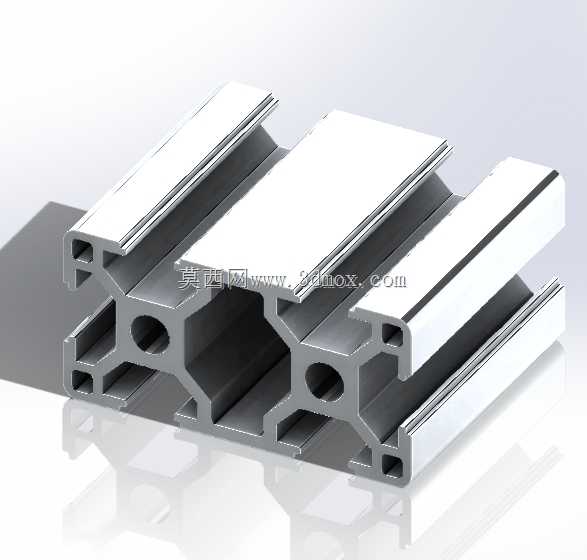

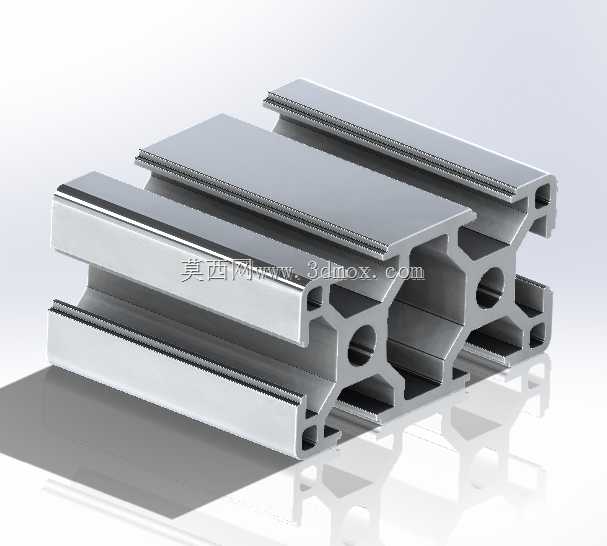

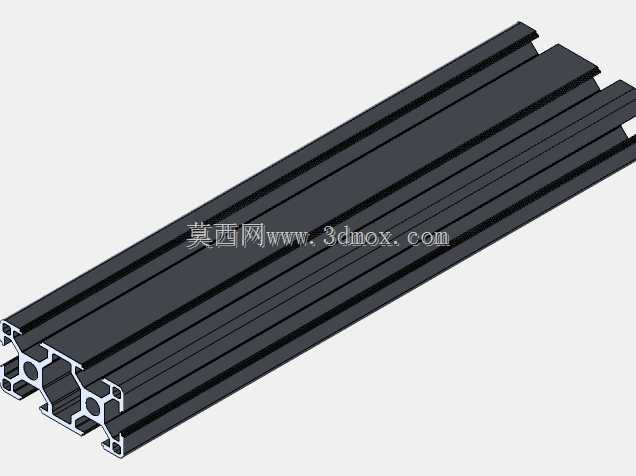

　　设计思路上，模型重点表达了三向传动与支撑关系。Y轴沿床身长度方向布置，承担工作台或工件侧的长行程运动；X轴安装在龙门横梁上，带动Z轴组件横向移动；Z轴则通过竖直滑板实现主轴上下进给。各轴均预留了旋转动力元件、直线导向件和传动元件的安装位置，便于后续根据负载与精度要求选择丝杠、导轨或同步带方案。龙门两侧立板与横梁形成封闭框架，可降低切削时的侧向摆动，底座则通过连续板面提高整体抗弯能力。

　　从安装边界看，设备外形紧凑，宽度方向主要受龙门跨度和两侧驱动组件限制，高度方向由Z轴行程、主轴夹持长度及龙门高度共同决定。布置现场时，除了预留机身本体占地，还应在前方留出操作与上下料空间，在后方和侧方留出电控、线缆弯折及维护空间。若加装吸尘罩、冷却管路或集屑装置，需要额外核对Z轴最低点与工作台面之间的干涉关系。

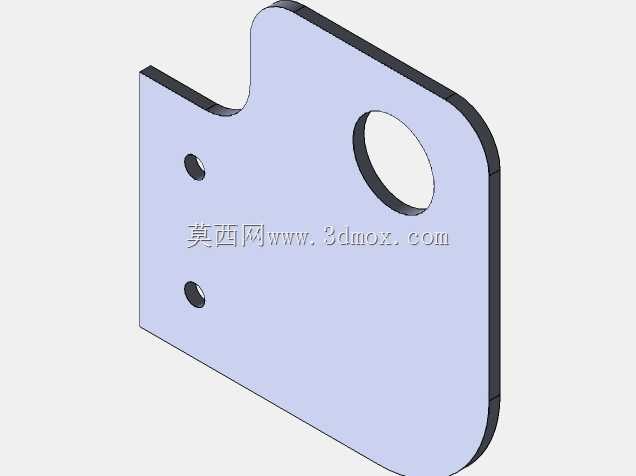

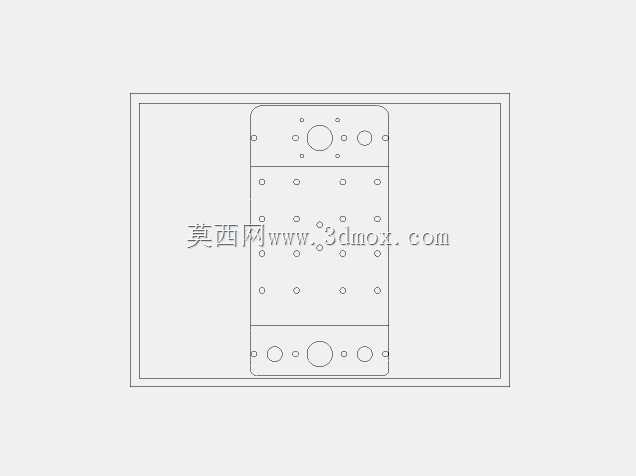

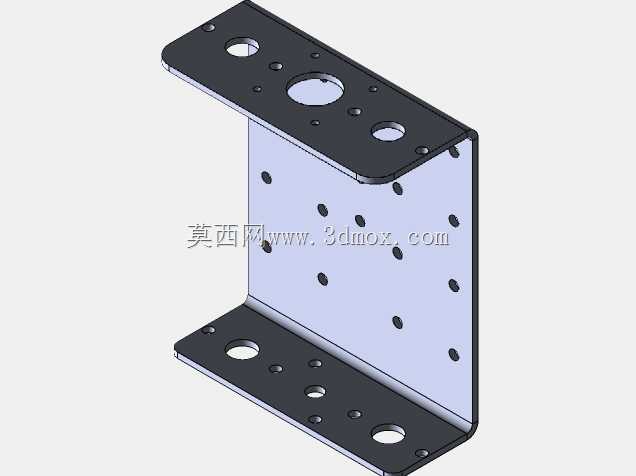

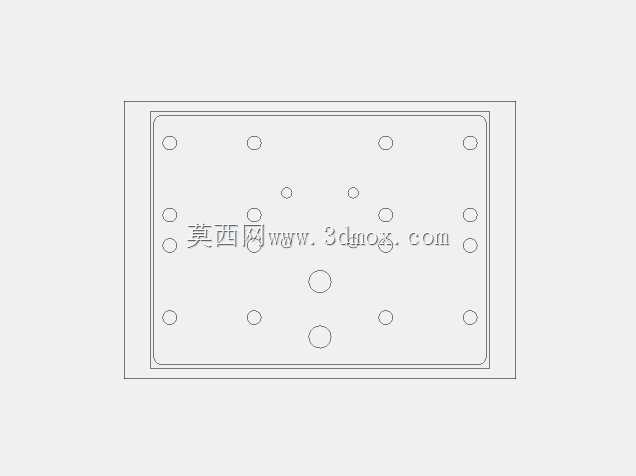

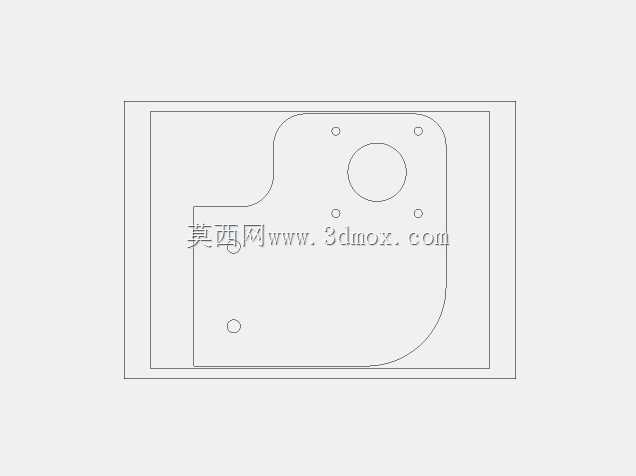

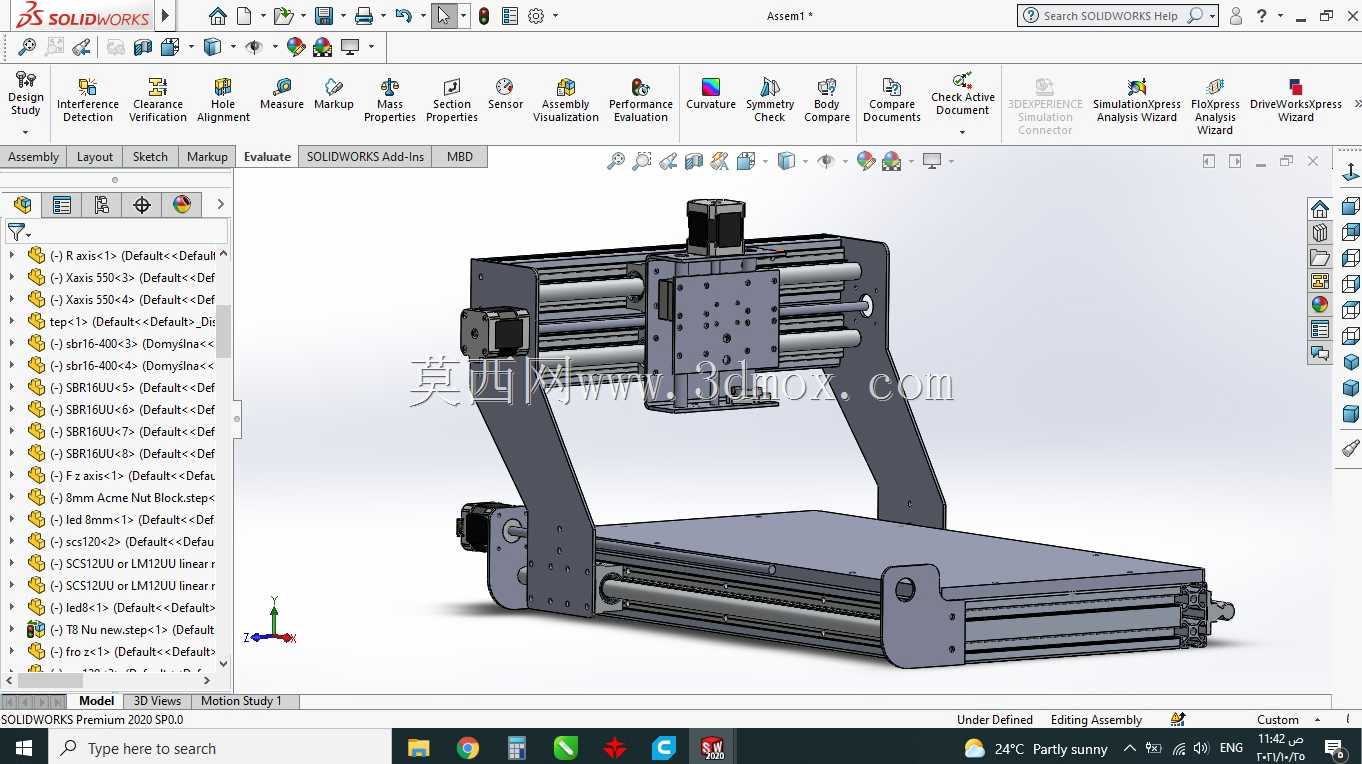

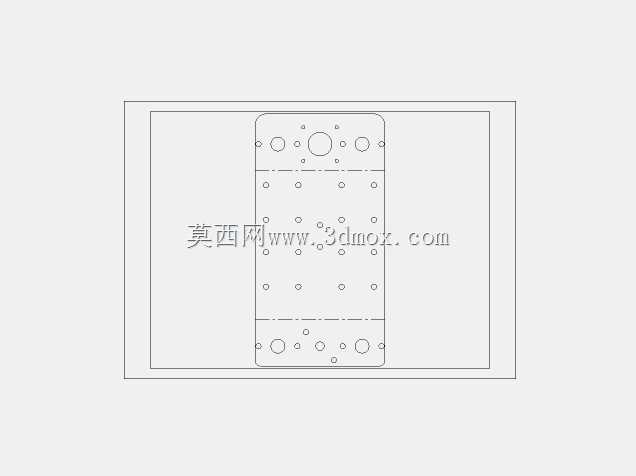

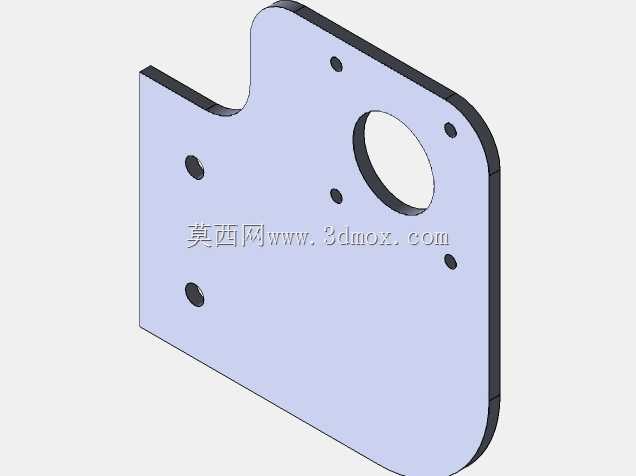

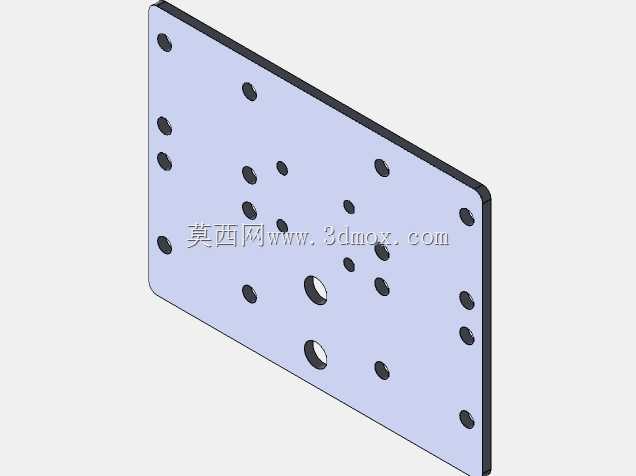

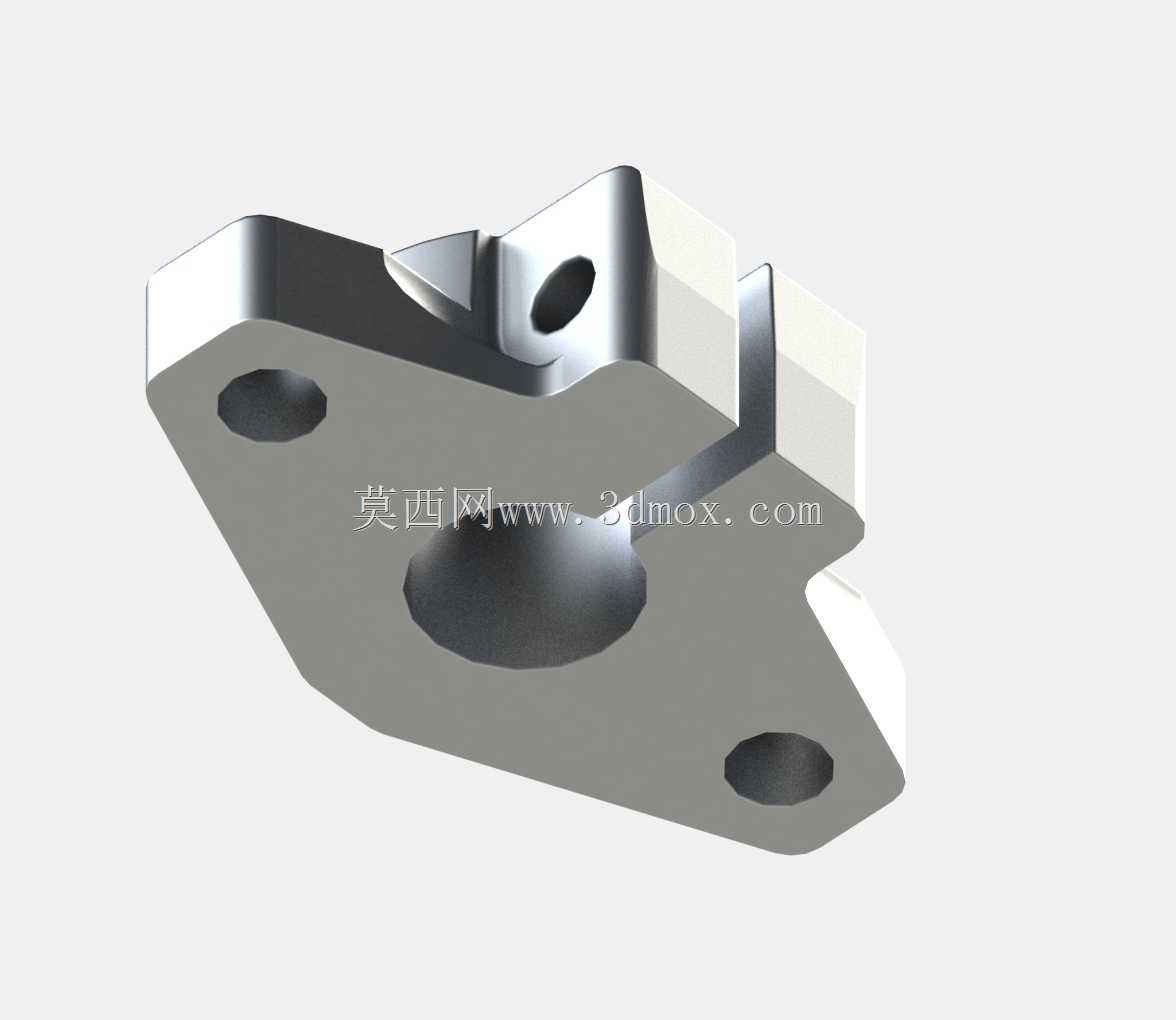

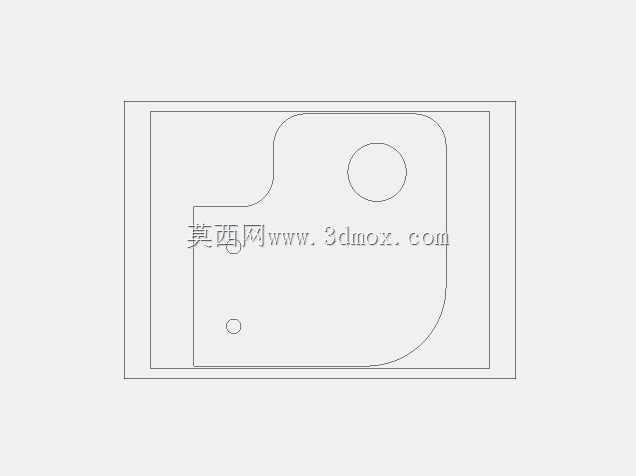

　　功能特性方面，该结构强调小型化与可装配性。主轴安装板保留了标准化夹持区域，能够适配常见的高速主轴单元；工作台面可通过压板、夹具或T型槽固定工件；各轴端部设置限位与连接件位置，有利于装配阶段调整预紧和行程。对于三维建模人员而言，该模型可用于检查龙门跨距、滑枕悬伸、导轨间距和传动布置之间的匹配关系，也可作为改型设计的基础框架，例如调整有效行程、加固横梁、增加防尘结构或更换主轴规格。

　　在工程细化阶段，需要重点关注运动包络与静态干涉。X轴移动至两端时，Z轴组件不得与龙门立板碰撞；Z轴下行至极限时，刀具、夹具和工作台面之间应保留安全距离；Y轴运动过程中，线缆和拖链弯曲半径需要满足长期往复运行要求。若面向铝、铜等较硬材料加工，还应进一步校核底座厚度、横梁截面和导轨间距，避免因刚性不足导致振纹或尺寸偏差。整体而言，该方案呈现了一台桌面数控雕刻机从布局、运动分配到安装边界的完整结构逻辑，适合用于小型加工设备的方案论证与结构参考。
