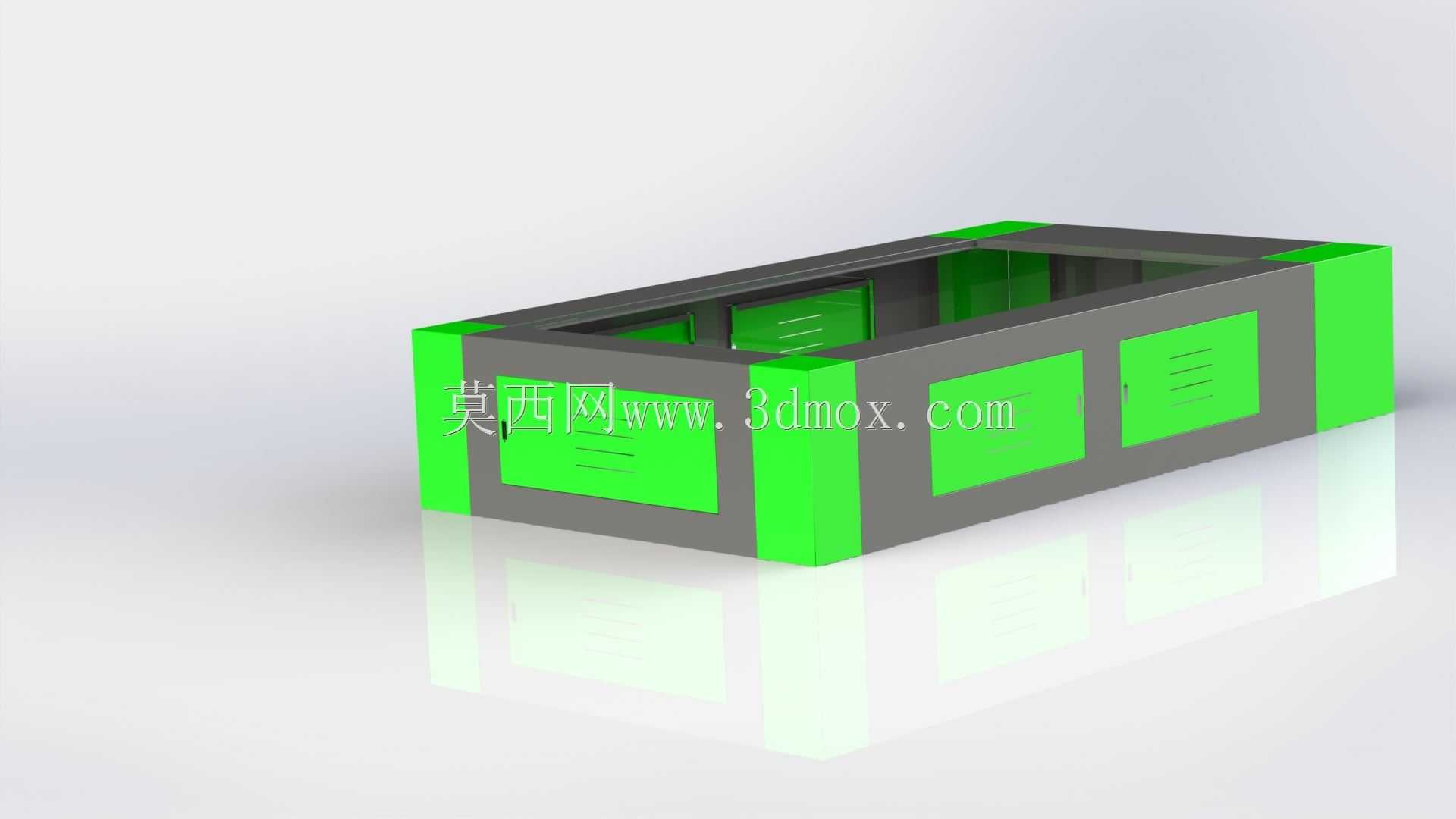

绿灰配色激光雕刻机外罩壳体结构

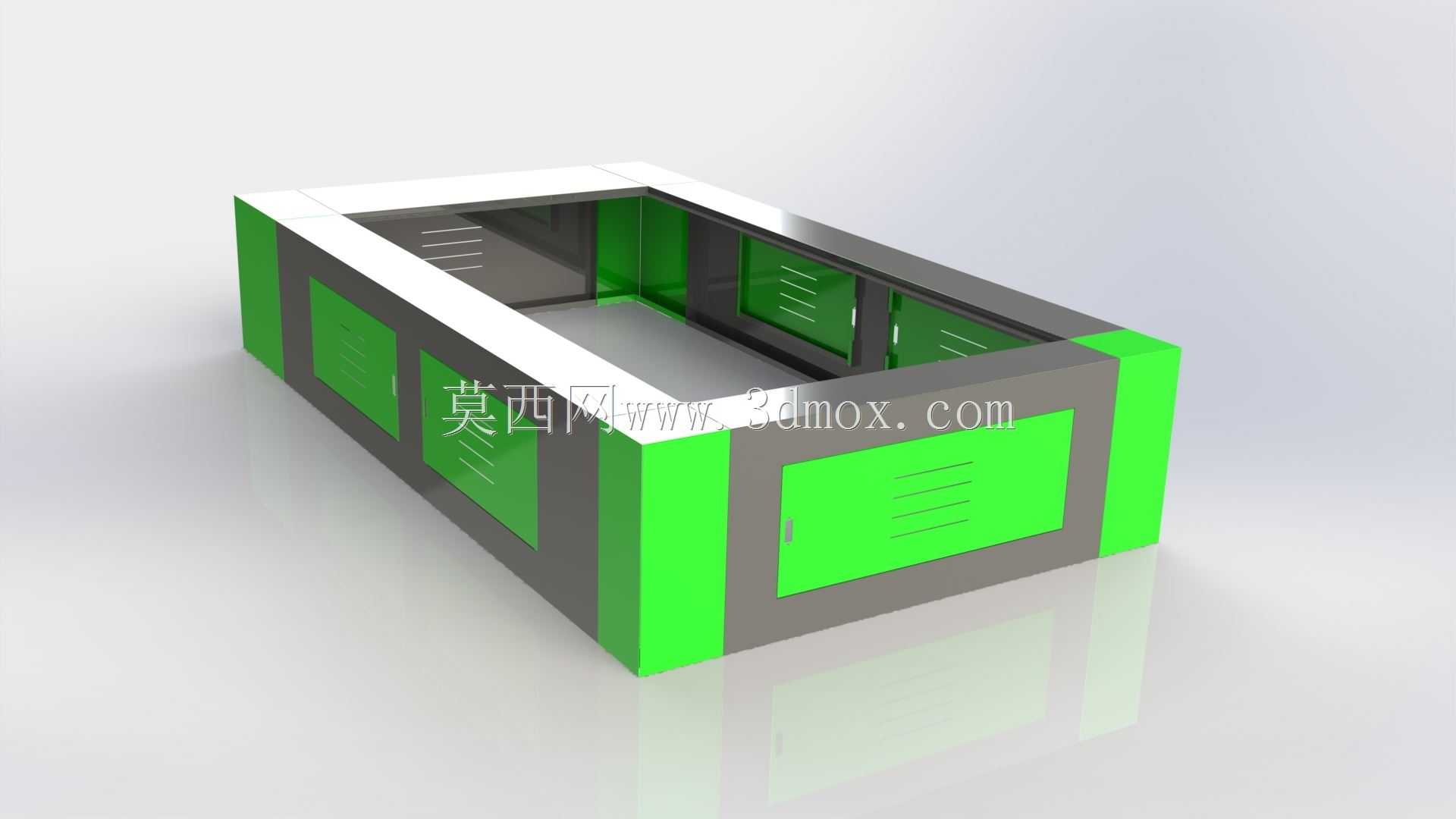

　　这款激光雕刻机的外罩壳体结构，主要面向小型桌面级激光加工场景设计，可适配非金属材质的打标、浅雕、裁切加工需求，常见于广告标识制作、文创产品加工、小批量电子辅料裁切等生产环节，能够在加工过程中形成半封闭的防护空间，阻挡激光漫反射对操作人员的视线干扰，同时阻隔加工产生的少量烟尘向外无规则扩散，配合车间排风系统可快速收集加工废气。从结构设计逻辑来看，整体采用长方体框架式布局，底部预留了与设备机架对接的安装孔位，安装边界与常规4040铝型材搭建的小型激光机机架完全匹配，外罩总高度控制在350mm，长度1200mm，宽度800mm，不会占用过多车间桌面操作空间，顶部采用敞口加白色包边的设计，既方便操作人员随时观察加工进度，

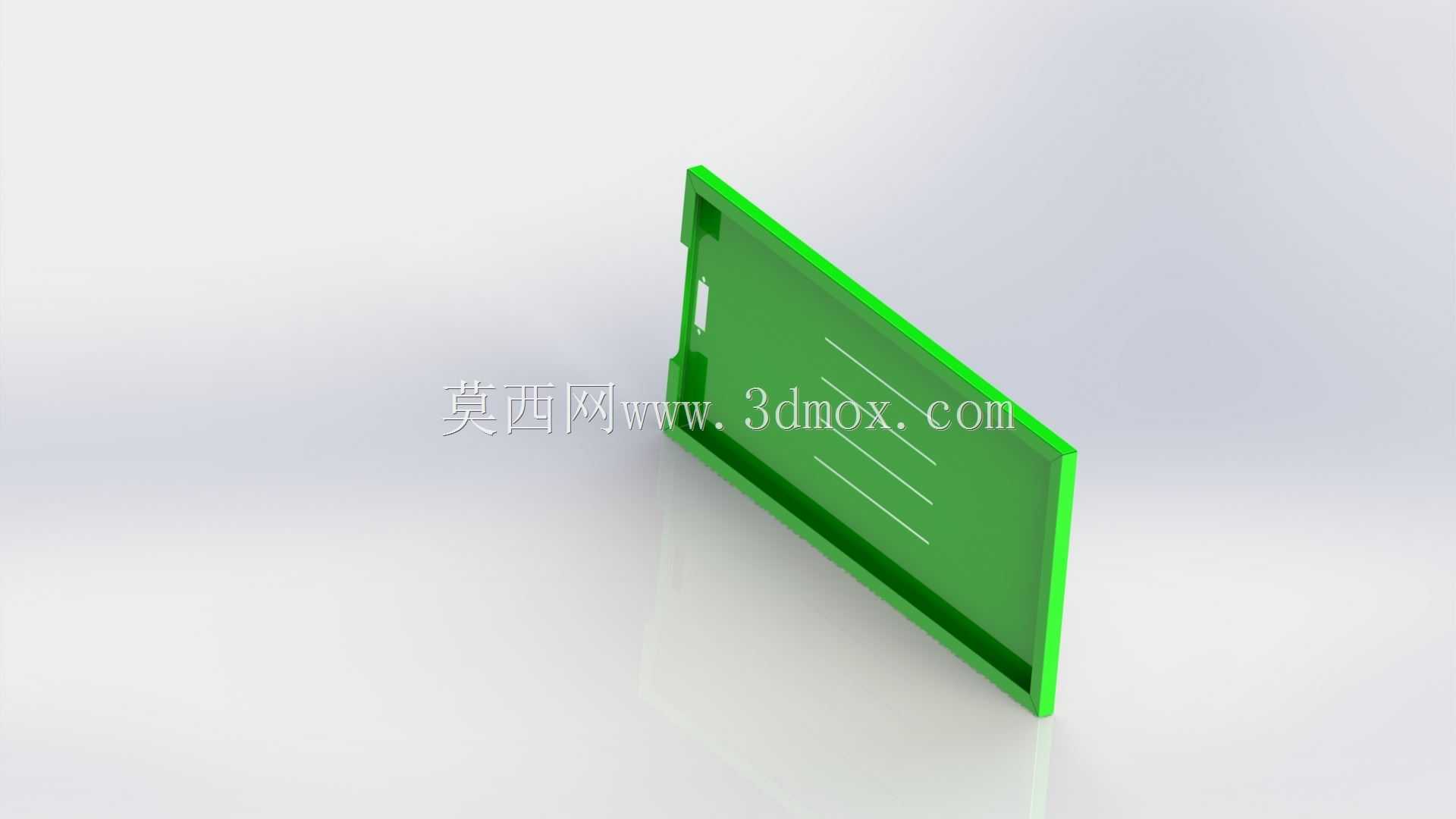

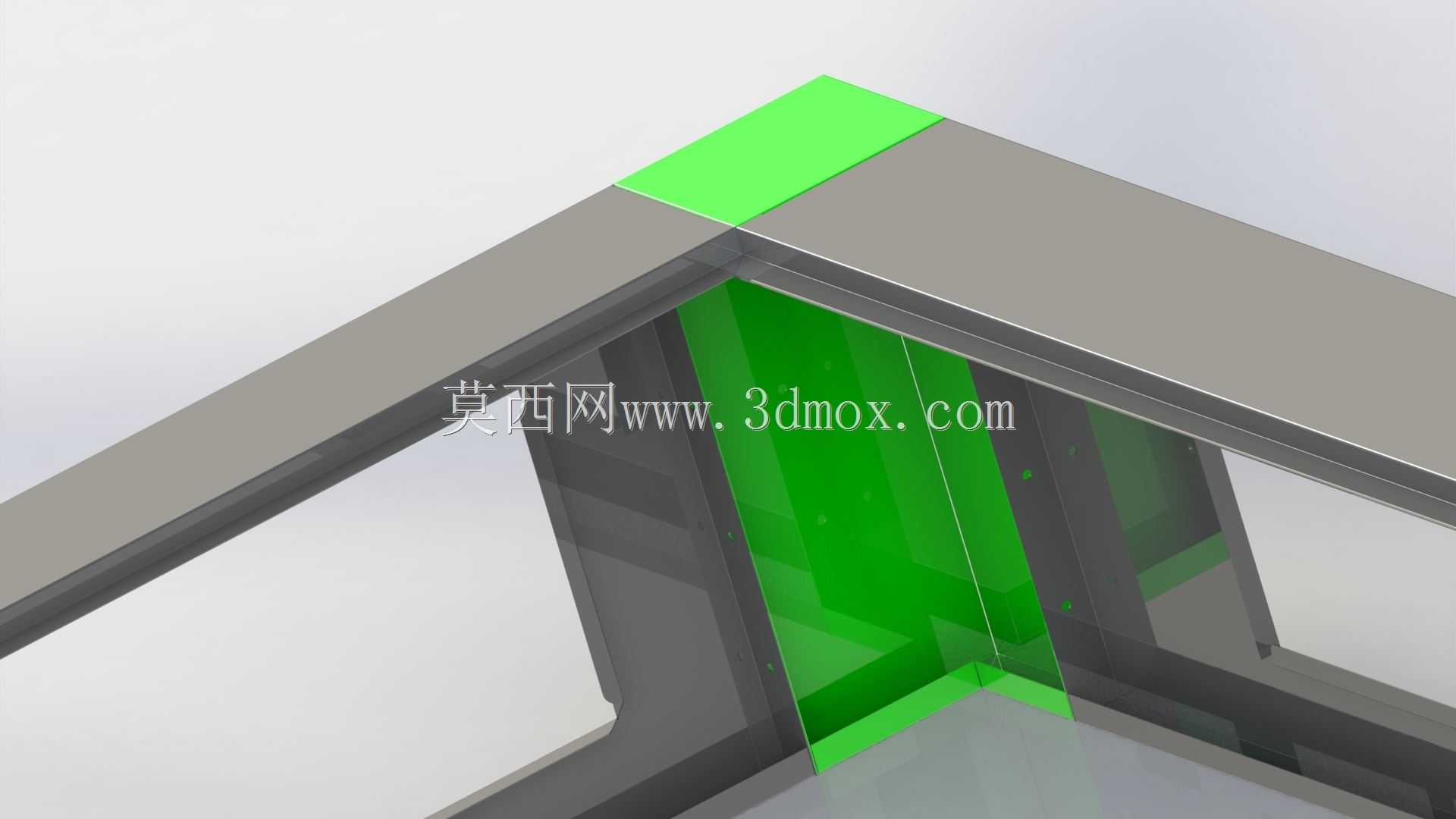

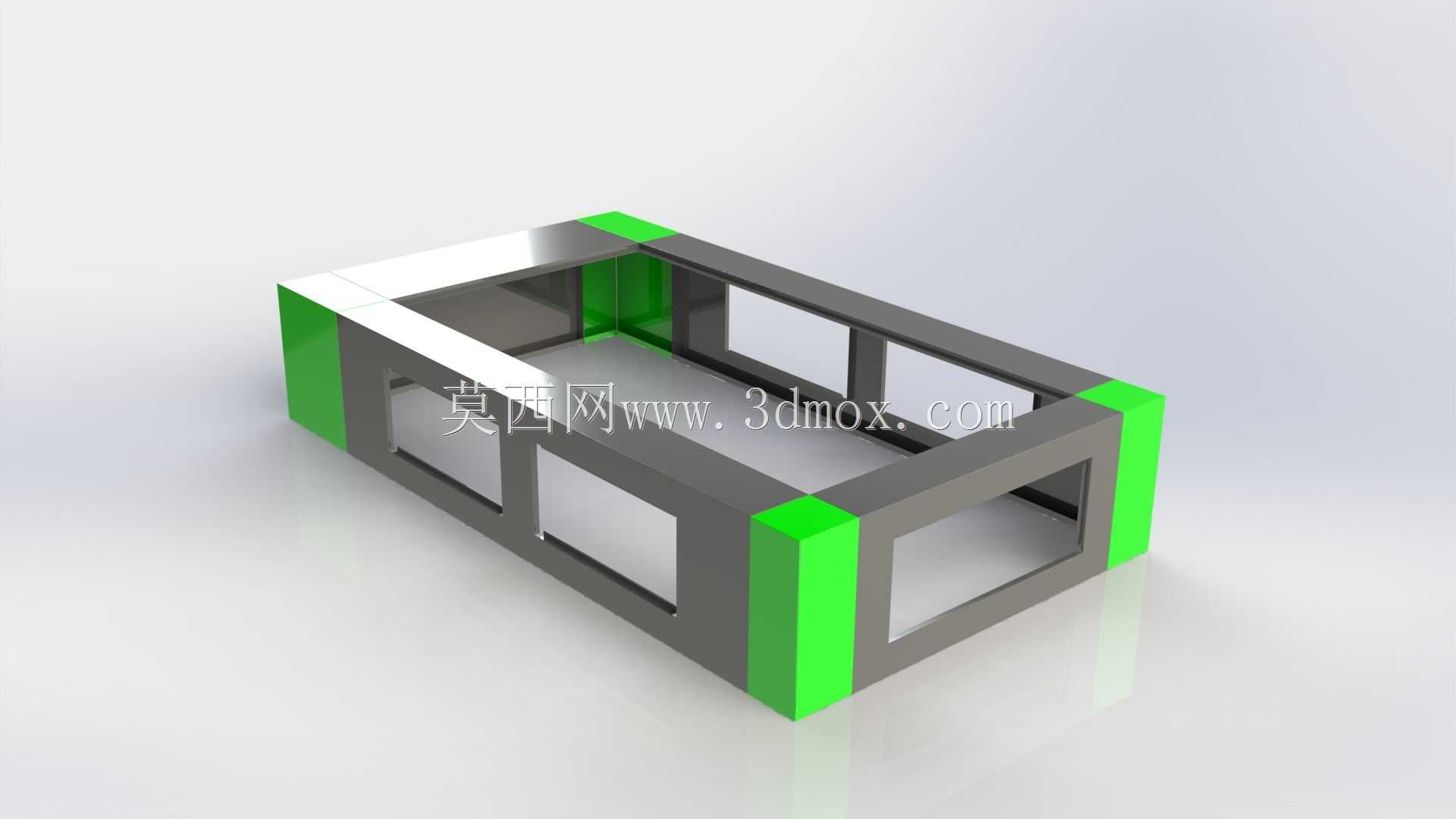

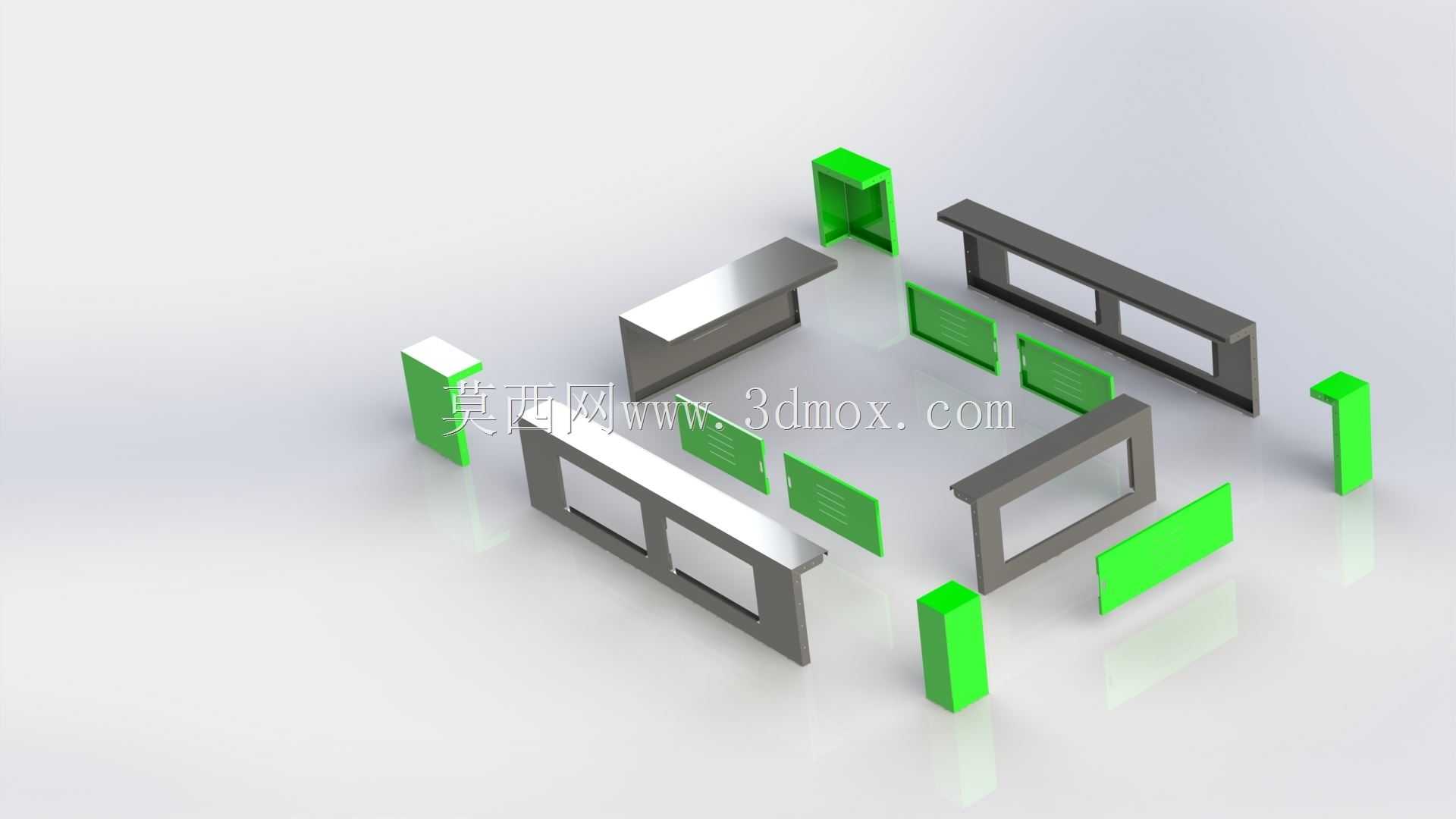

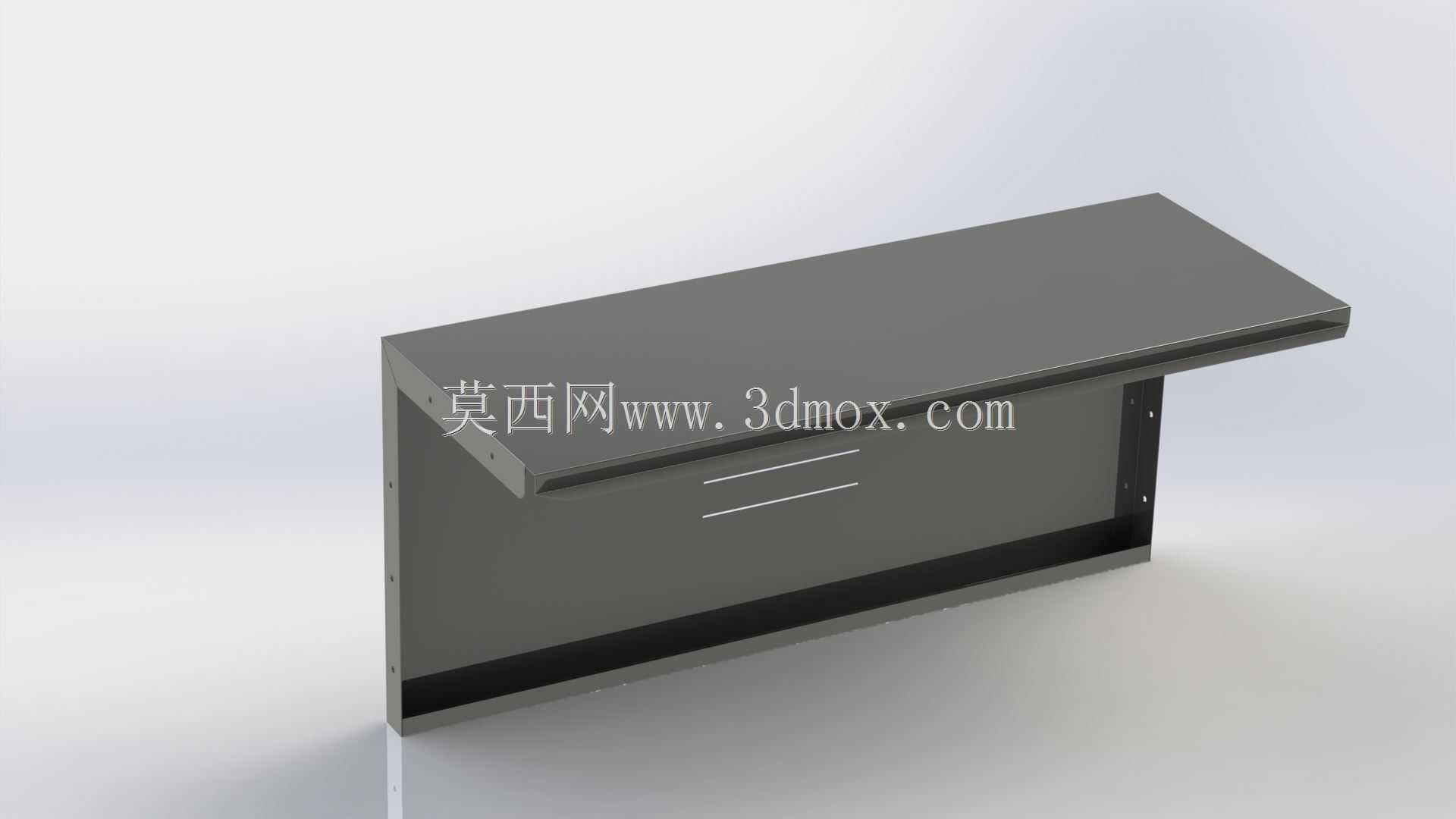

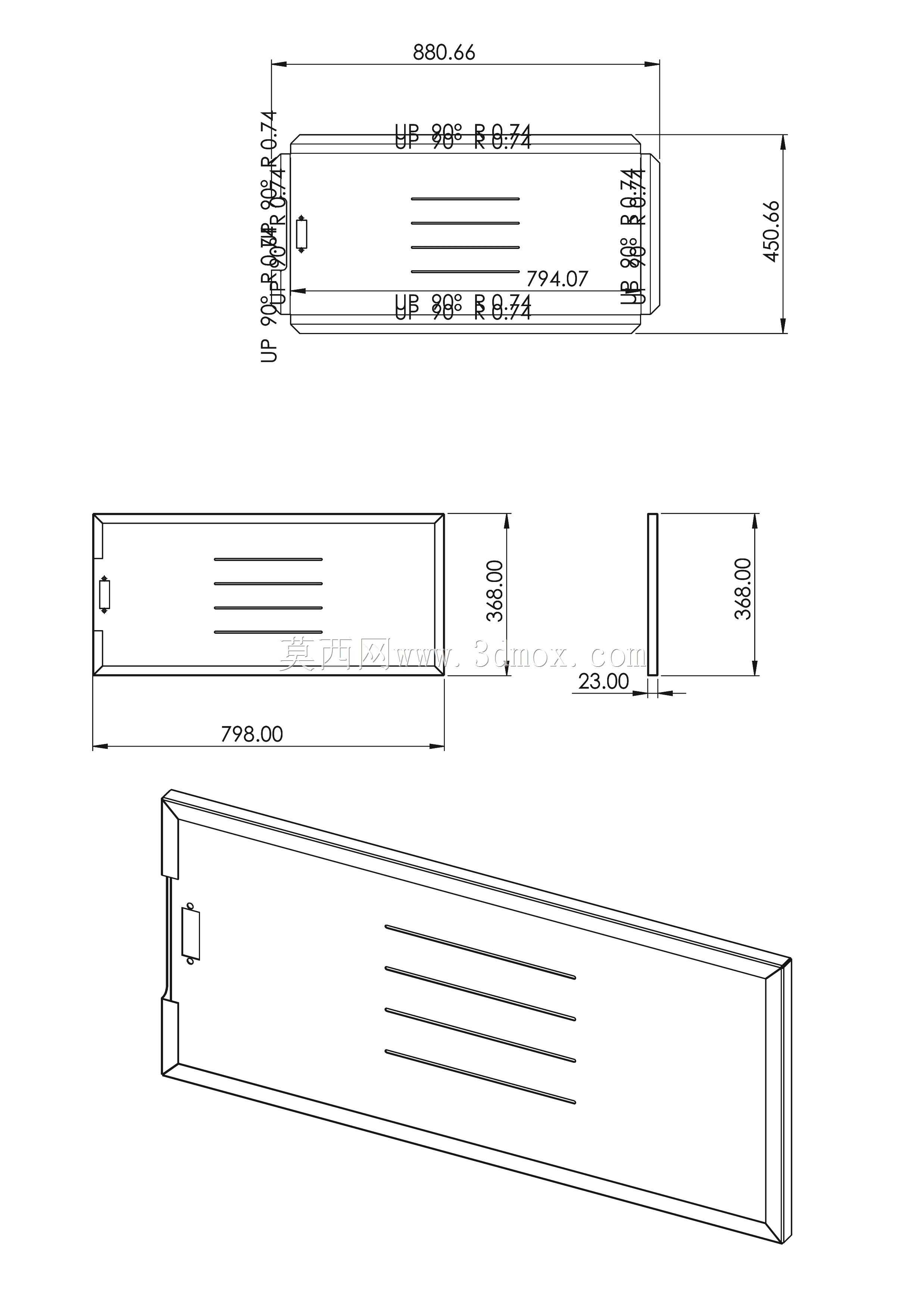

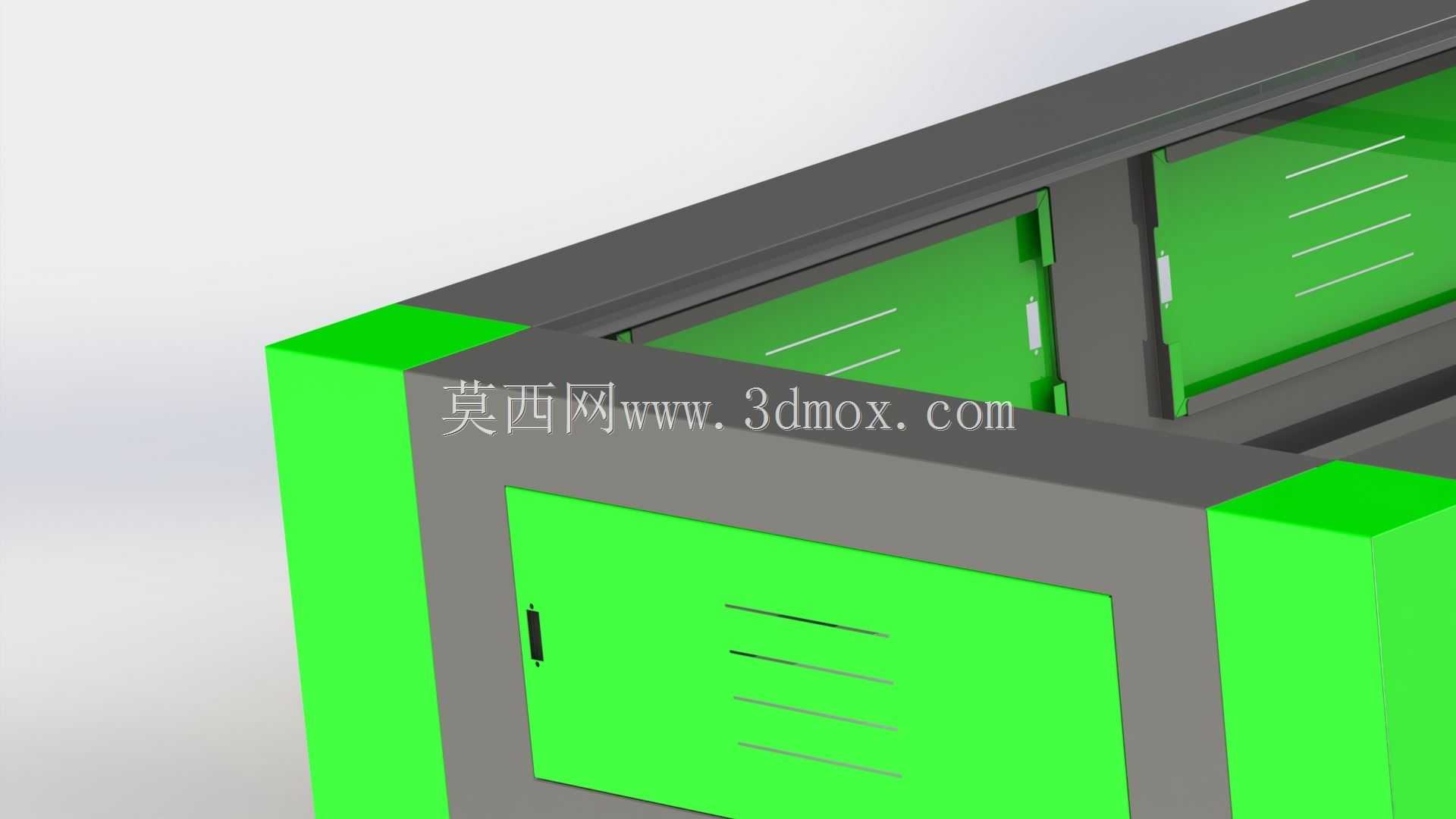

　　也能避免加工过程中工件移位时碰撞到罩体顶部。侧面的绿色面板为可拆卸式检修门，每扇门都预留了散热格栅槽，既可以保证设备内部激光发生器、控制板卡的散热通风需求，日常维护时无需完全拆解整个外罩，只需拆下对应位置的侧门即可完成光路校准、部件更换等操作。灰色部分为钣金折弯成型的主框架承力结构，板材厚度选用1.2mm冷轧钢板，折弯处做了圆角过渡处理，避免安装调试过程中划伤操作人员，框架拼接处采用隐藏式螺丝固定，外表面无突出的连接件，整体外观整洁规整。设计过程中充分考虑了日常操作的人机需求，罩体正面预留了足够的操作开口，方便操作人员上下料、调整工件位置，侧门的开合角度可达到120度，维护时不会遮挡内部操作空间，

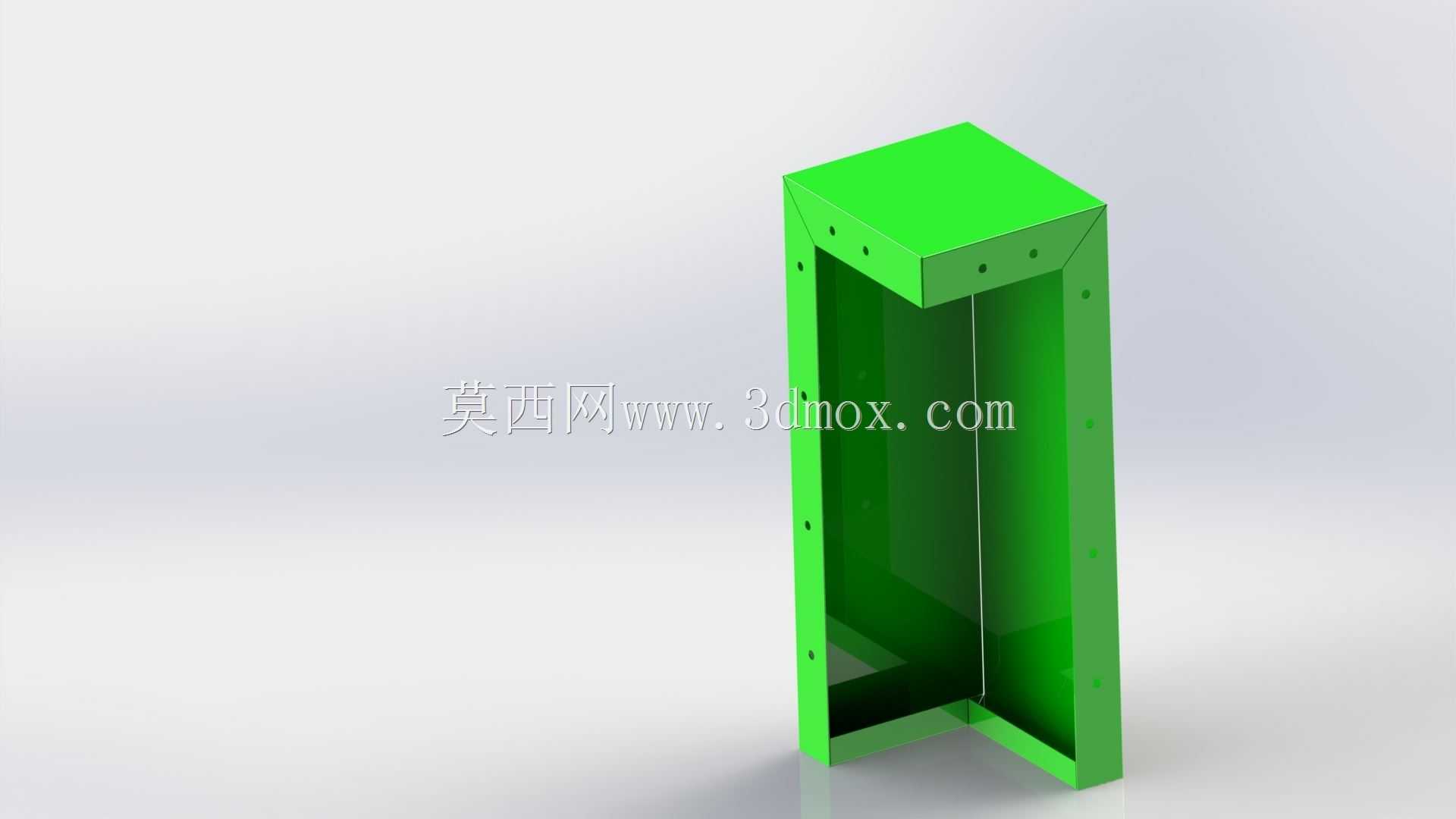

　　底部与机架接触的位置加装了橡胶减震垫，能够减少设备运行过程中产生的振动传递，降低整机运行的噪音。外罩的色彩分区也做了功能性考量，绿色区域对应设备内部的核心部件安装位置，灰色区域为框架支撑结构，日常巡检时可以快速通过色彩区分不同功能区域，提升设备维护的效率。
