滑动式T型套筒扳手手柄结构设计

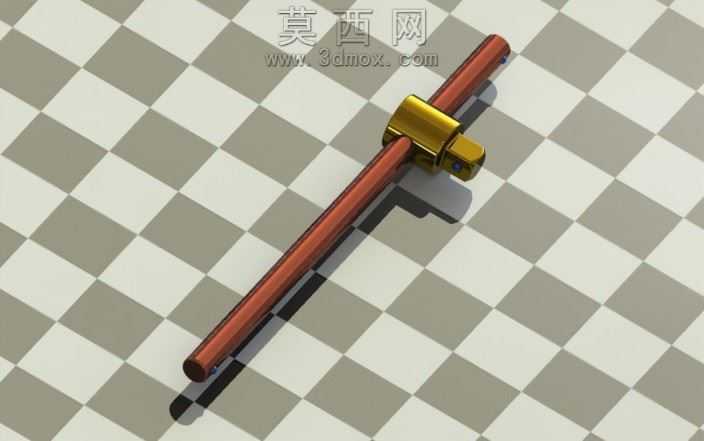

本作品为滑动式T型手柄的三维参数化建模成果，建模过程以SolidWorks为核心工具，采用自底向上的装配建模思路完成全结构搭建。首先对核心滑动座进行基体建模，通过拉伸凸台命令构建主体方块结构，在其中心位置绘制方形驱动孔草图，采用完全贯穿的拉伸切除命令生成与套筒接杆匹配的方驱安装位，孔位公差按照通用五金工具的行业配合标准设定，保证后续装配的同轴度与配合精度。滑动座两侧的通孔为滑杆安装位，建模时采用同轴心配合约束，保证滑杆可在孔内顺畅滑动无卡滞，同时在滑杆两端设计限位凸台结构，通过拉伸凸台生成小尺寸挡边，避免滑杆从滑动座中脱出，提升使用过程的结构可靠性。滑杆部分采用圆形截面棒材结构，建模时通过扫描命令生成等直径长杆，表面做抛光质感的外观处理，两端做圆角过渡避免锐边划伤使用者。整体装配完成后添加外观材质，主体金属部件采用镀铬不锈钢材质，调整材质的反射率、粗糙度参数，模拟真实五金工具的亮面金属质感，渲染阶段添加环境光与定向光源，突出金属表面的高光反射效果，还原实物的视觉表现。结构设计上充分考虑手动工具的使用受力特性，滑动座与滑杆的接触部位做加厚处理，避免大扭矩操作时出现结构变形，方驱部位做倒角过渡，减少应力集中风险，整体结构兼顾操作灵活性与结构强度，可作为手动套筒扳手的核心部件用于工具产品的开发验证，也可作为五金工具类的教学建模案例使用。
