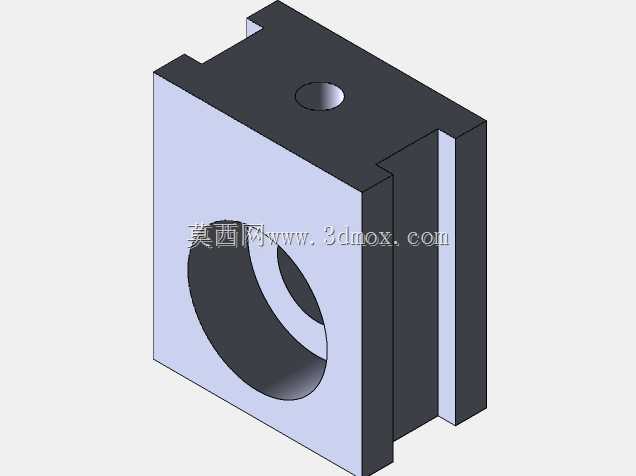

该零件整体呈近似方块状,主体由一个立方形基体构成,正面开有大直径横向通孔,顶面设有一个较小的竖向螺纹孔或定位孔,后侧带有两道平行凸缘与凹槽,形成类似导轨槽或卡接边界的结构。从结构功能看,大孔可用于穿装轴、杆、管路或传感器本体,小孔承担紧定、定位、注油或接线固定作用,后侧槽口则用于与型材、立板、滑轨或设备壁面进行嵌装定位。这类块状支撑件常见于自动化机架、检测工位、工装夹具、小型实验台架以及传感器安装组件中,尤其适合需要在有限空间内同时完成穿轴、锁紧和侧向限位的场合。实际选型时,应先确认正面大孔与被穿装件的配合关系:若用于旋转轴,需要考虑孔径公差、同轴度以及与衬套的配合;若仅作过孔,则可预留装配间隙。顶面小孔不宜直接承受大载荷,
更适合作为紧定螺钉孔,通过螺钉压紧内部杆件实现角度和位置固定。后侧凸缘的宽度、槽宽和槽深决定了安装边界,设计时必须核对配合板厚或导轨尺寸,避免出现装配后晃动、无法推入或锁紧后应力集中的问题。建模过程中,基体可先通过拉伸形成方块,再对后侧进行切除以生成平行槽;正面大孔采用同轴拉伸切除,顶面小孔按螺纹底孔或光孔处理。若后续需要加工,应在孔口增加适当倒角,既便于装配导入,也能减少锐边划伤。结构上没有复杂曲面,加工方式以铣削和钻孔为主,适合采用铝型材、碳钢或不锈钢制作;若用于检测设备,铝合金可减轻重量,若用于夹具承力部位,则钢材更能保证长期稳定性。该零件的价值不在外形复杂,而在把穿装、定位、锁紧和嵌接整合在一个紧凑块体内,减少额外支架数量,
使装配链路更短。布局时还要关注大孔中心到安装面的高度,它直接决定被支撑件的轴线高度;后侧槽的对称度会影响装入后是否偏斜,顶面小孔与大孔的相贯位置则关系到紧定螺钉能否可靠压在杆件表面。对于三维结构设计人员,这类模型可作为标准安装块的基础形态,通过改孔径、槽宽、高度和孔位,快速衍生出不同规格的支撑座、导向座和固定座。
