传感器用钣金折弯安装固定托架

　　该托架属于传感器配套的钣金承载固定件，整体采用薄金属板经折弯、冲孔、局部成型加工而成，主要用于工业检测工位中对接近开关、光电传感器或小型变送模块进行限位承托与安装定位。在自动化产线、设备机架、检测工装内部，这类托架需要把传感器稳定约束在指定检测高度，同时避让被测工件的运动路径，并为接线与拆装留出操作空间。

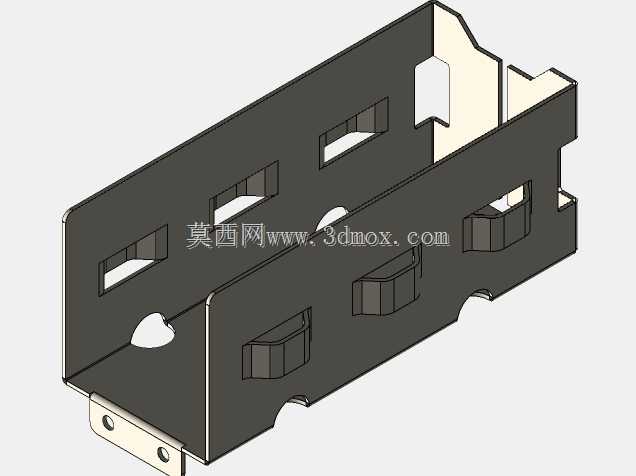

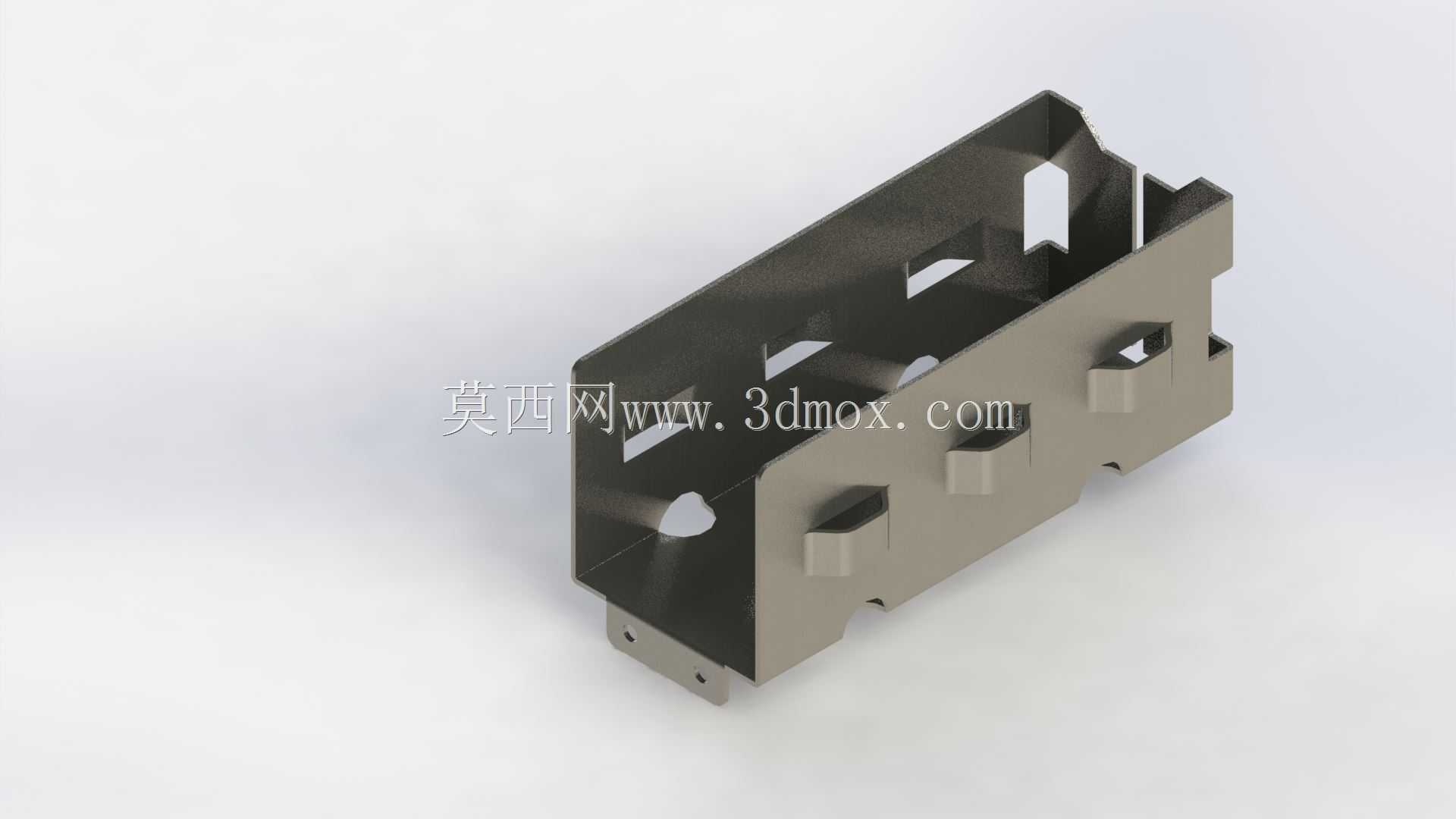

　　从结构上看，零件主体由底板、两侧立壁和端部挡边围合形成半开放容纳腔。底板承担主要承载功能，边缘设置的小凸耳与安装孔可直接固定在型材面、设备立板或工装板上；两侧立壁向上翻折后形成侧向限位，防止传感器在振动工况下发生横向窜动。立壁上开设的长槽与异形孔并非单纯减重：长槽可用于调整传感器前后位置，适配不同检测距离；异形孔则兼顾走线、卡扣避让以及观察内部装配状态的需要。端部的缺口与翻边能够在传感器推入时形成导向，同时避免锐边划伤线缆外皮。

　　设计思路上，该件优先遵循钣金工艺约束：所有折弯均预留统一内圆角，孔边到折弯线保持足够距离，以降低折弯时孔位拉裂风险；局部凸起采用一体冲压成型，代替额外焊接垫块，既提高定位面刚度，也减少后续装配工作量。侧壁上的卡口结构可与传感器外壳或附加压片配合，实现免工具快拆；底板下方的微小缺口则用于避让安装面的焊缝、螺钉头或定位凸台，保证托架贴合平整。

　　安装边界方面，需重点确认底板孔位间距、立壁内部净宽以及整体包络高度。选型时应核对传感器外形尺寸是否落入容纳腔范围，接线插头是否会与顶部或侧壁干涉；若安装面存在振动，可在底板与安装面之间增加减震垫，并通过凸耳孔进行螺钉锁紧。由于托架为薄壁钣金件，装配时不宜过度敲击侧壁，以免折弯角度回弹导致夹持间隙变化。三维建模时应准确表达折弯系数、冲孔方向和成型特征，以便后续展开下料与冲压工序直接参考。
