混凝土缸配套盖板与模块化防护扶手

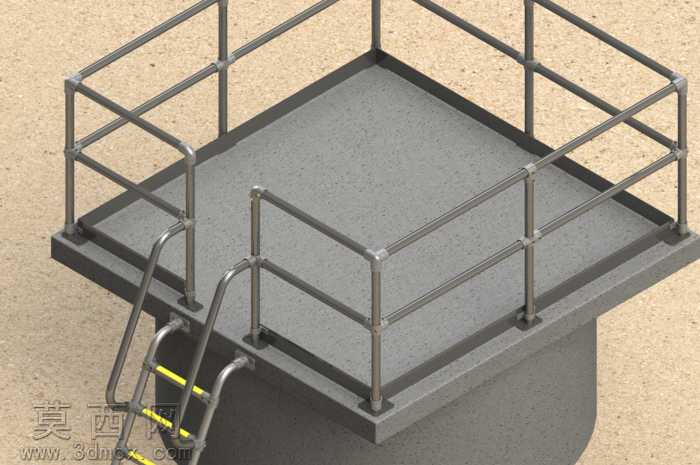

本作品采用三维参数化建模方式完成整体装配设计，首先针对混凝土缸主体的顶部开口结构，设计匹配的方形混凝土盖板，盖板边缘做加厚包边处理，预留与缸体顶部法兰对应的安装定位孔位，保证盖板安装后的密封性与承重能力，盖板表面做防滑纹理处理，模拟真实混凝土浇筑后的粗糙质感，材质参数调整为哑光灰色混凝土，添加细微的颗粒凹凸贴图还原水泥材质的真实肌理。其次设计模块化防护扶手系统，扶手采用标准圆管型材搭建，横竖管之间采用标准化的快装接头连接，所有接头零件做通用化参数设计，可根据不同尺寸的盖板平台灵活调整扶手的长宽尺寸，扶手高度符合工业安全防护标准，设置双层横向栏杆，避免人员意外跌落。配套设计的直爬梯与扶手侧边做一体化连接，爬梯踏步设置防滑警示条，材质采用亮面不锈钢金属，调整金属材质的反射粗糙度参数，模拟拉丝不锈钢的真实质感，爬梯与盖板平台的连接位置做加强筋结构设计，保证攀爬时的结构强度。整体装配过程中严格校验各零件的干涉情况，所有连接位置的公差配合经过反复调整，保证虚拟装配的合理性，渲染阶段采用室外自然光照明方案，添加柔和的环境阴影，搭配沙土地面背景，还原工业设施在户外场景的真实展示效果，模块化的扶手设计可适配不同规格的混凝土缸顶部平台，具备较强的通用性与复用性，整体结构兼顾安全防护性能与安装便捷性，可直接用于相关工业设施的方案展示与生产参考。
