商用Vac吸尘器动力刷头配件结构设计

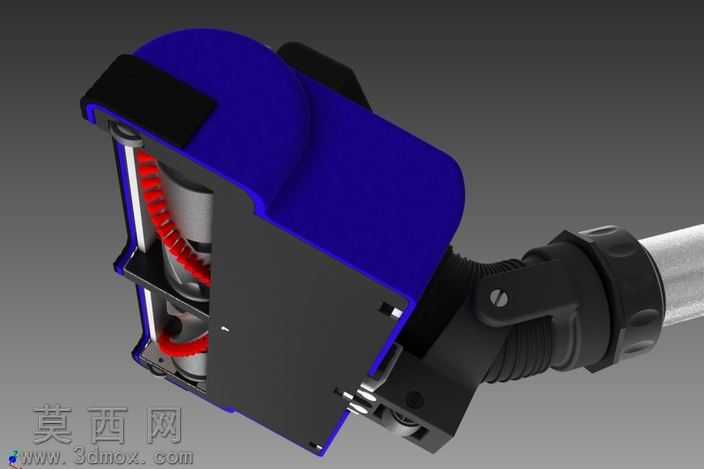

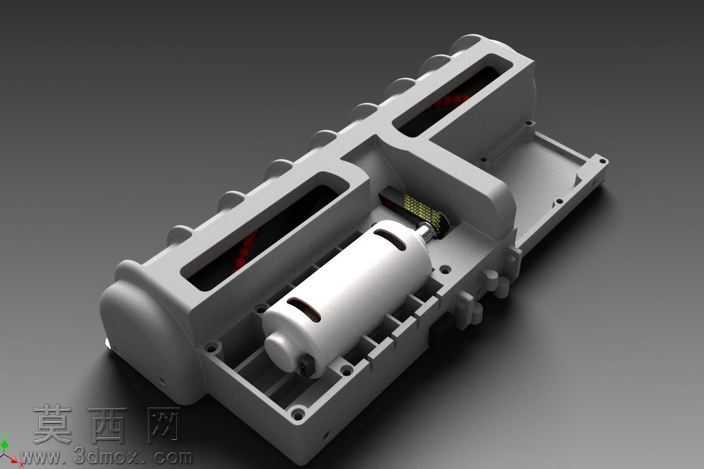

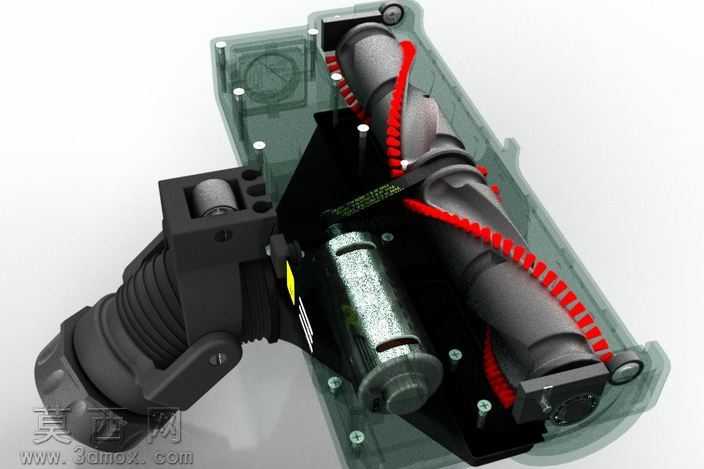

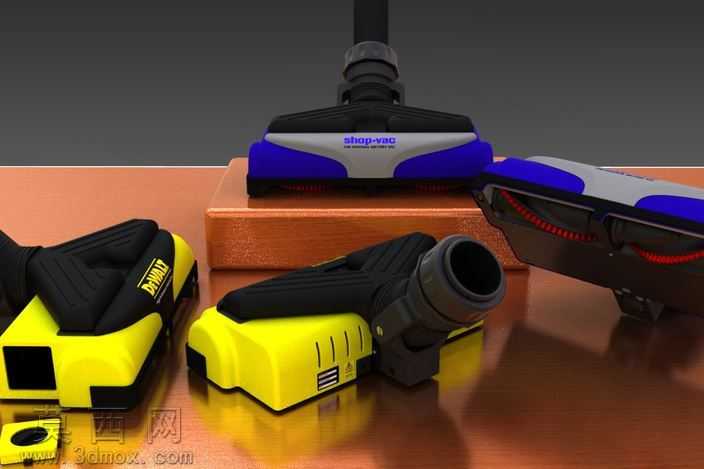

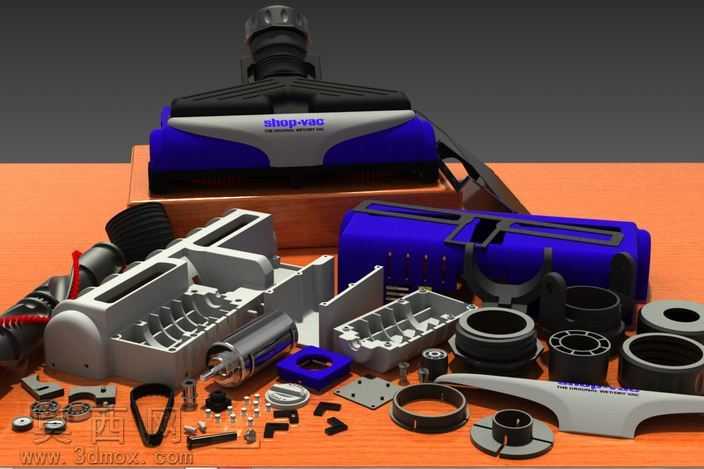

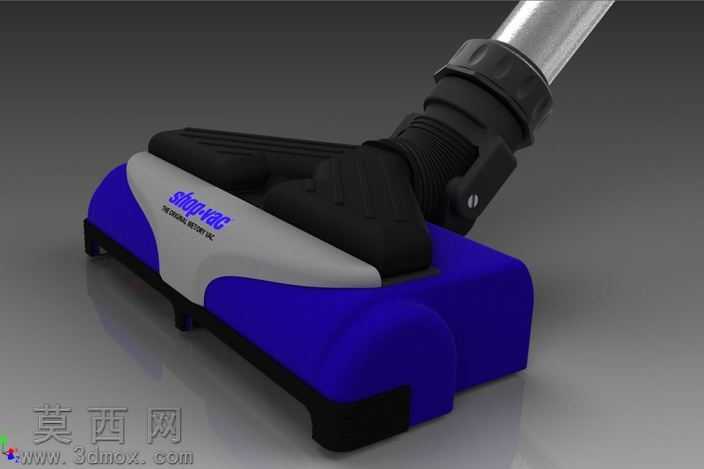

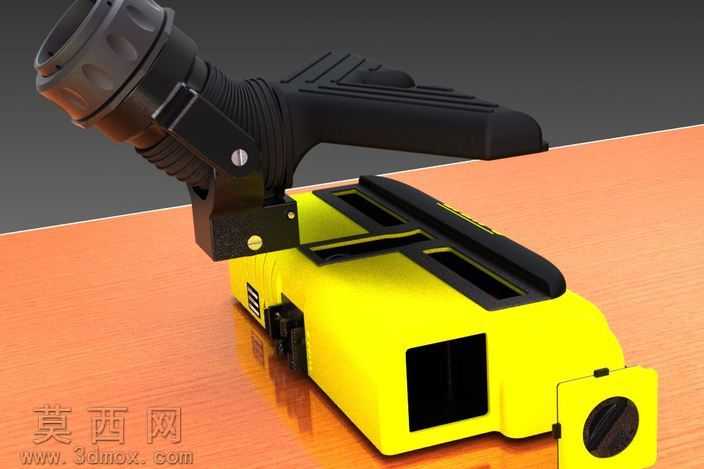

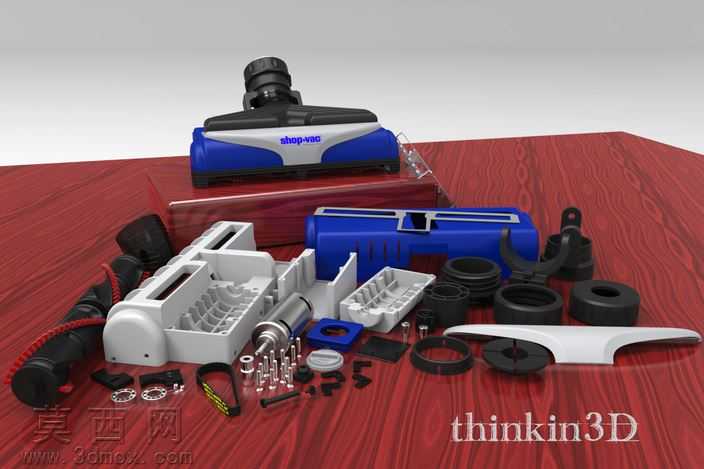

本作品为商用Vac吸尘器配套的动力刷头附件三维设计，整体建模过程围绕实际商用清洁场景的适配需求展开，首先完成了核心刷头主体的曲面建模，对刷头外壳的握持弧度、与吸尘器主机的连接卡扣结构进行了精准的参数化绘制，确保配件可适配2英寸及1.5英寸规格的中央真空吸尘系统，同时兼容门店常用的休假式吸尘器机型。建模阶段对所有拆解零件进行了独立结构绘制，涵盖白色塑料材质的内部风道壳体、蓝色工程塑料的外壳护罩、黑色橡胶材质的密封胶圈、金属材质的传动销轴与紧固螺丝、带红色缠绕线的动力传输组件，以及带鬃毛的清洁滚刷部件，每一个零件的装配公差都经过反复校验，保证各部件组装后无干涉、可顺畅实现动力传动与吸尘作业。渲染阶段采用红棕色木纹台面作为展示场景，分别呈现了组装完成的完整刷头成品，以及全部零件拆解后的爆炸展示效果，材质表现上区分了不同塑料件的哑光与亮面质感、橡胶件的磨砂弹性质感、金属件的金属光泽与螺纹细节，同时还原了鬃毛部件的纤维纹理质感，让整体展示效果清晰直观。设计思路上优先考虑商用场景的耐用性与易维护性，所有易损耗的密封件、滚刷部件都设计为快拆结构，无需额外工具即可完成更换，内部风道结构经过流线型优化，可减少风阻提升吸尘效率，刷头底部的鬃毛排布经过角度调整，可在贴合地面的同时避免刮伤硬质地板表面，兼顾清洁效果与使用场景的适配性。
