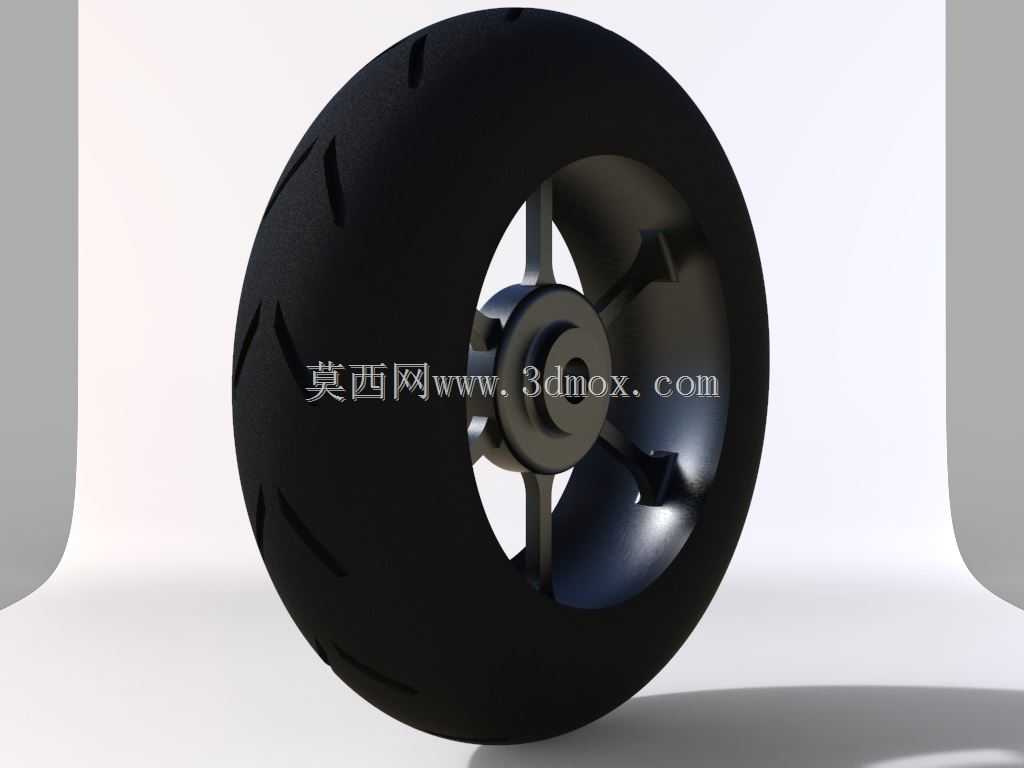

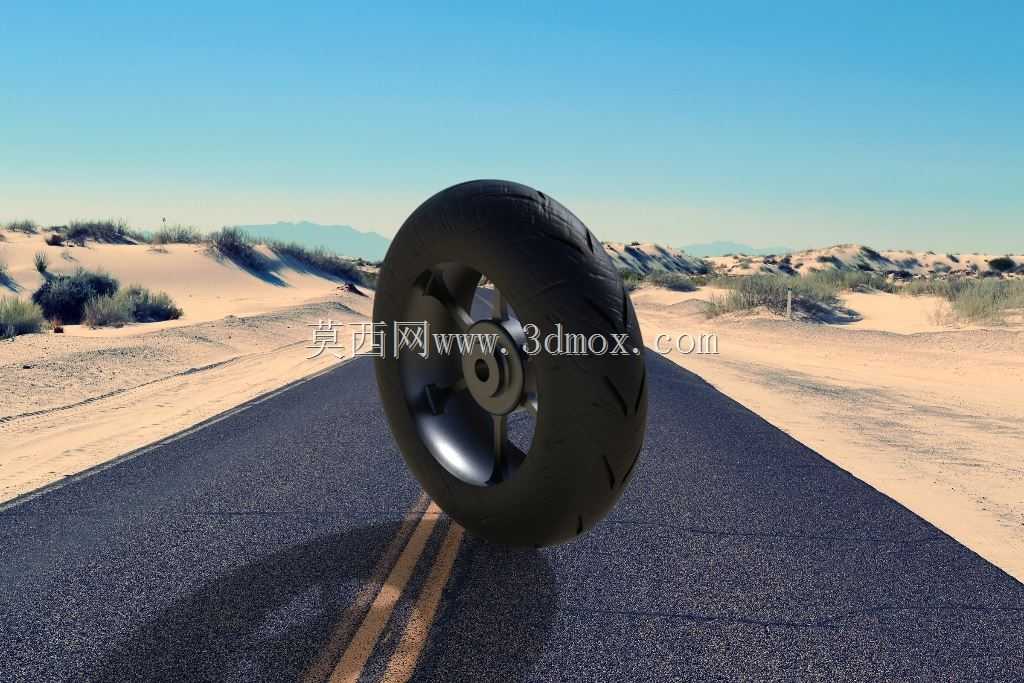

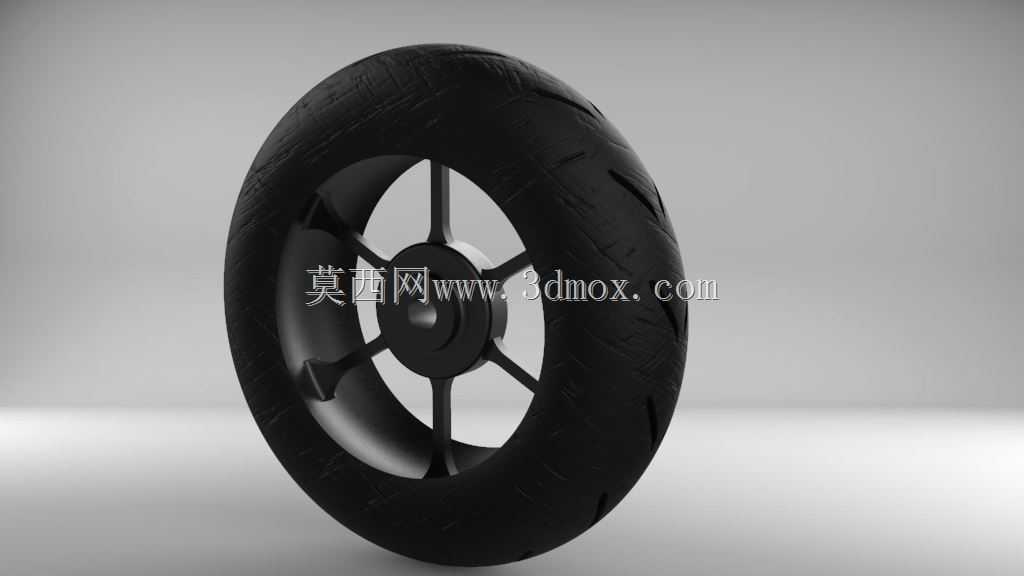

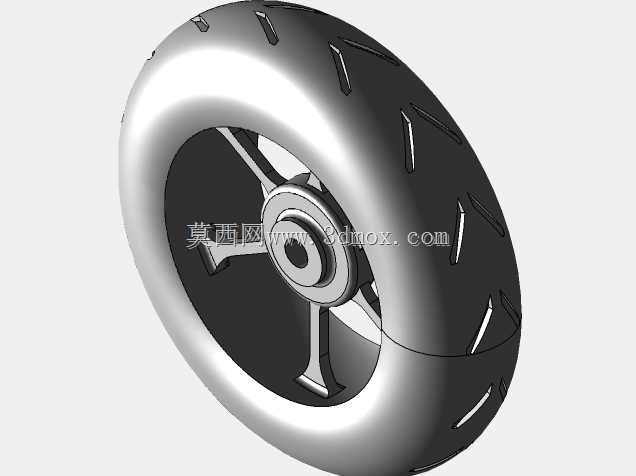

摩托车辐条式行走轮结构设计

　　该行走轮属于两轮机动车行走系统的核心承载部件，主要适配中小排量踏板或跨骑类摩托车的前轮装配场景，也可经过小幅尺寸调整后用于电动两轮车、小型场地代步车的行走端，承担整车垂直载荷传递、行驶转向导向、路面冲击缓冲以及制动力矩输出的作用。

　　从结构拆分来看，整套轮组分为外胎、轮辋、辐条支撑体、轮毂安装座四个核心部分。外胎采用常规公路胎的胎面轮廓，胎侧预留标准胎唇卡位结构，装配时可通过胎唇与轮辋边缘的卡槽实现压紧密封，适配有内胎或真空胎两种装配方案；胎面的弧形轮廓按照两轮车过弯侧倾需求设计，接地宽度随侧倾角度增大逐步延展，兼顾直线行驶的低滚阻与弯道内的接地面积。

　　轮辋部分采用整体式冲压或铸造成型思路，轮缘高度、胎圈座直径均遵循摩托车轮辋的通用装配边界，中部预留的辐条连接位均匀分布，五根径向辐条从中心轮毂向外延伸至轮辋内侧，辐条截面采用变厚度设计：靠近轮毂端厚度更大以传递制动、驱动带来的扭转力矩，靠近轮辋端逐步收窄，在保证整体径向支撑刚度的同时降低轮组转动惯量，提升车辆加速与转向的响应灵敏度。

　　中心轮毂座设置有同轴的轴承安装孔位，孔位内径、两端轴承位间距可匹配对应车型的前轮轴规格，轮毂端面预留制动盘安装螺孔分布圆，可直接适配对应尺寸的碟刹制动盘；轮毂与辐条衔接处做了大圆角过渡，避免应力集中导致的辐条根部断裂问题。

　　建模过程中优先保证各装配面的同轴度公差：轮辋中心轴线与轮毂轴承孔轴线的同轴度控制在合理范围，避免装配后出现轮组径向跳动；胎圈座的表面粗糙度、直径公差均按照轮胎装配要求设定，防止充气后出现滑胎、漏气问题。轮组的整体外直径、轮辋宽度、轮毂安装跨距均预留了与前减震、挡泥板、刹车卡钳的装配间隙，装车后不会出现运动干涉。

　　从实际使用场景出发，该轮组的结构设计兼顾了铺装路面行驶的刚性需求与日常维护的便捷性，辐条的镂空造型也可在行驶中引导气流穿过，辅助制动盘散热，降低长距离刹车后的热衰减幅度。
