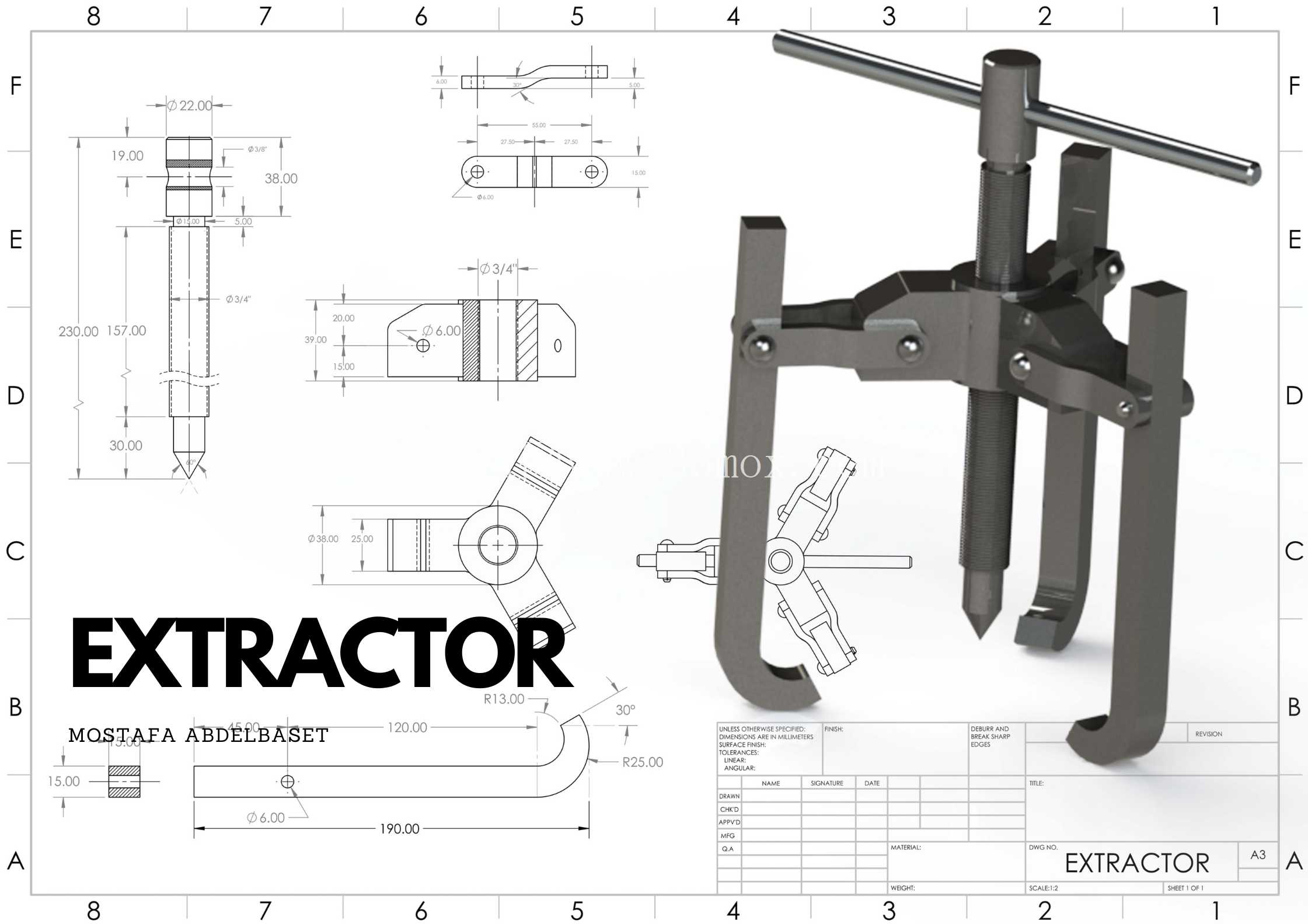

多工位螺栓盖体拆卸提取工装结构

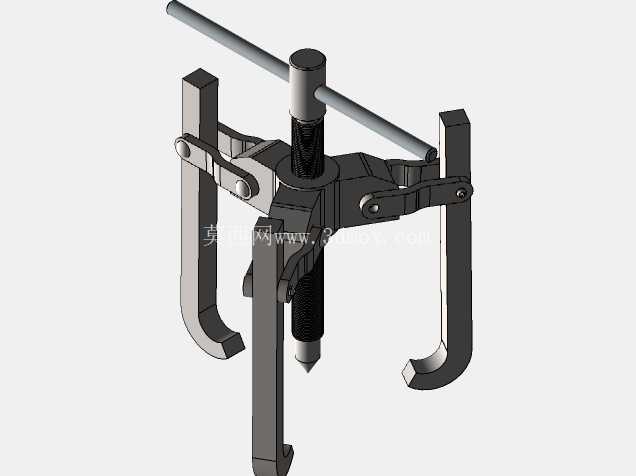

　　在设备运维、产线工装拆装、零部件拆解返修的现场场景里，这类多臂式提取结构的使用频率一直不低，很多一线装配和维修人员都遇到过嵌入式端盖、锈蚀螺栓难以徒手或者普通工具拆除的问题，尤其是在空间受限、周边有其他精密构件不能大力敲击的工况下，常规的撬棍、拉马要么容易滑脱损伤配合面，要么没有足够的受力支点，很容易在拆解过程中造成周边零件的二次损伤，增加后续返修的成本。这款提取结构在设计时就充分考虑了这类现场痛点，没有采用传统单臂拉马的偏心受力结构，而是用中心回转主体搭配三个均布的工作臂，三个臂可以根据待拆卸工件的实际尺寸调整张开角度，每个臂的端面都做了贴合式的卡位设计，对应不同直径的圆形端盖、不同规格的外六角螺栓头都能找到稳定的卡接位置，不会在施力过程中出现侧滑偏移。

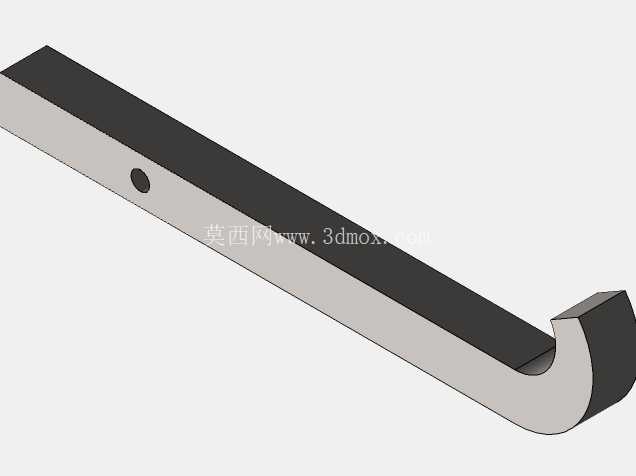

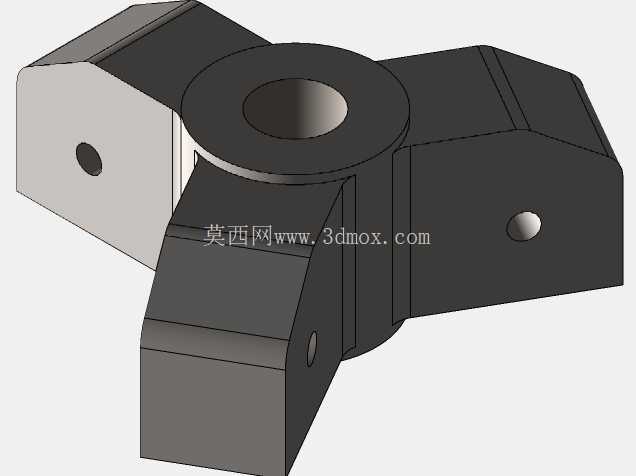

　　中心位置的通孔是整个结构的受力核心，实际使用时可以配套对应的顶杆或者丝杆，将中心孔对准待拆卸零件的中心轴线，三个工作臂的卡位端牢牢扣住待拆零件的受力边缘，通过旋转中心丝杆施加均匀的轴向拉力，整个受力过程完全沿零件装配的轴向传导，不会产生偏载力矩，也就避免了撬拆过程中别断螺栓、刮伤安装座孔的问题。从结构的安装边界来看，三个工作臂完全收拢时的外接圆直径可以适配小规格的螺栓头拆卸，完全张开时能够覆盖常规中小型设备的端盖尺寸，每个臂上预留的小孔是用来加装辅助固定销的，当遇到表面光滑、没有卡位台阶的零件时，可以在小孔内插入定位销，抵住零件的侧面或者预先钻好的定位孔，进一步提升卡接的可靠性。主体的连接部位做了加厚的圆角过渡，没有出现应力集中的直角结构，因为这类拆装工具在使用时往往会承受比较大的交变拉力，如果在转角位置做直角处理，反复受力后很容易出现裂纹甚至断裂，圆角过渡的设计可以把应力分散到更大的接触面上，提升整个结构的使用寿命。三个工作臂和中心主体的连接采用了间隙配合的铰接结构，臂体可以绕铰接点在一定角度范围内自由转动，不需要额外的锁紧机构就能依靠待拆零件的反作用力实现自锁紧，操作的时候只需要把三个臂卡到待拆零件的边缘，转动中心丝杆的时候臂体就会自动收紧，越拉卡得越紧，完全不需要额外的调整步骤，非常适合现场快速拆装的作业节奏。

　　和传统的两爪拉马相比，三臂均布的结构受力更加均匀，哪怕是遇到锈蚀比较严重、配合面过盈量稍大的零件，也不会因为单侧受力过大导致臂体变形或者零件歪斜卡滞。在实际的产线应用里，这类提取结构除了用来拆除设备上的密封端盖、锈蚀螺栓，还可以用来拔出小型的衬套、定位销，只要调整好臂体的卡接位置，控制好中心丝杆的进给速度，就能平稳地把过盈配合的零件从安装孔里拔出来，不会像敲击拆卸那样产生很大的冲击力，对周边的精密零部件非常友好。结构的外形没有多余的突出棱角，所有的边缘都做了倒角处理，在狭小的设备舱内操作时不会刮碰到周边的管线或者其他零件，整体的尺寸控制也比较紧凑，哪怕是在设备内部空间比较局促的位置，也能顺利放进去完成卡接操作。

　　每个臂体的卡位端面都做了防滑的粗糙处理，和零件接触的时候不会因为受力增大而出现打滑的情况，避免操作过程中工具滑脱伤人或者损伤零件表面。中心通孔的内径尺寸适配常规规格的丝杆，不需要定制特殊规格的配件，现场如果出现丝杆损坏的情况，直接用同规格的标准丝杆替换就能继续使用，维护成本非常低。从建模的细节来看，各个铰接位置的配合间隙都做了合理的预留，既不会因为间隙过大导致臂体晃动影响受力精度，也不会因为间隙过小出现转动卡滞的情况，哪怕是在车间有少量油污、粉尘的环境里使用，也不会轻易出现铰接点卡死的问题。整个结构没有复杂的异形曲面，所有的构件都是常规的机加工件，不需要特殊的加工工艺就能完成生产制造，不管是小批量定制还是批量加工都有比较好的工艺性，材料选用常规的中碳钢做调质处理就能满足使用的强度要求，不需要使用昂贵的合金材料，整体的制造成本可控，非常适合作为车间常备的拆装工装来配置。
