英制夹持扳手精密结构设计

项目分类:通用五金配件 发布时间:2022-03-16 ID:582272
  • 英制夹持扳手精密结构设计
  • 英制夹持扳手精密结构设计
  • 英制夹持扳手精密结构设计

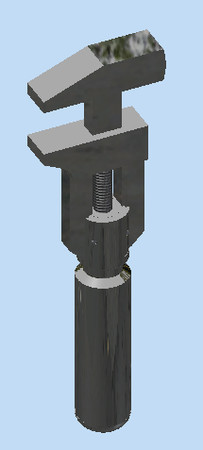

  这款英制夹持扳手的结构核心在于中部螺纹副与上下夹爪的协同动作,下半部分圆柱段可作为手持或与套筒连接的受力基础,中部螺杆将旋转运动转化为上夹爪的升降位移,从而在两片平行夹口之间形成稳定的夹紧力。从实际装配场景看,这类结构常见于实验室装夹、传感器固定、小型样件定位以及英制设备维护,尤其适合空间受限、需要对薄型工件或异形件进行侧向压紧的工位。夹爪采用上下叠置的平板形式,夹持面平整,接触面积较大,能够降低局部压痕风险;上夹爪与螺杆之间设置承压接触面,使拧紧力矩更顺畅地转化为轴向压力,避免夹爪在载荷下偏摆。下部圆柱基座提供了明确的安装边界,既可以直接握持施力,也能够配合台架、支座或延长杆使用,从而拓展作业范围。

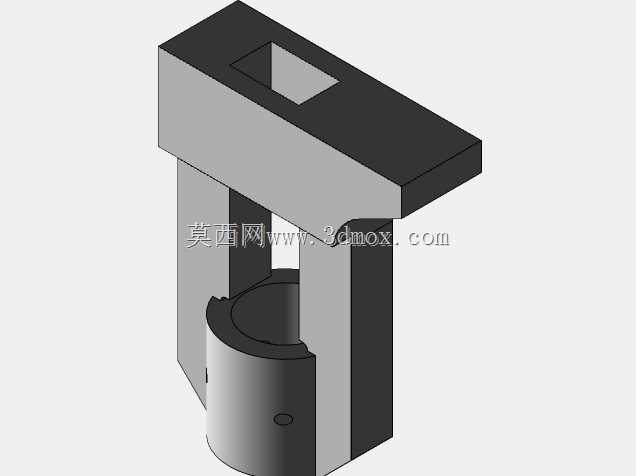

  建模时需要重点控制螺杆轴线与夹爪导向面的垂直度,若同轴度偏差过大,夹紧过程中会出现夹口歪斜、受力不均甚至螺纹卡滞。两片夹爪的开口行程决定了可容纳工件的最大厚度,设计中应根据目标紧固件规格和常见被夹件尺寸预留余量,同时限制最小闭合位置,防止螺杆超程脱出。夹爪边缘做平直处理,便于伸入狭窄缝隙;整体外形没有多余曲面,加工时可通过铣削、车削和攻丝完成,适合小批量工装制作。在受力传递路径上,扭矩从下部基座传入,经螺纹副放大后作用于上夹爪,再由上下夹持面共同承担工件反力,因此螺纹段的啮合长度、夹爪根部厚度以及基座直径都要匹配额定夹紧载荷。对于需要频繁开合的使用场景,可在螺纹配合处预留润滑空间,并保证导向部位无尖角毛刺,以减少磨损。该结构把扳手的拧紧功能与夹具的压紧功能结合在一起,既能够处理英制螺母、螺柱的锁紧,也能作为临时定位压具使用,在仪器装调、样件检测和轻型装配线上具有较强的适应性。
