三爪拉马轴承拆卸专用三腿夹具

　　这款三腿夹具是机械维修场景中常用的手动拆卸工具，也就是一线维修人员常说的三爪拉马，主要用于过盈配合装配件的无损拆卸作业，在设备维保、产线抢修、零部件拆解环节应用十分广泛。日常作业中，遇到轴承、皮带轮、齿轮、联轴器这类与轴类零件过盈装配的部件，无法通过敲击完成拆卸时，就可以依靠这类夹具完成平稳施力，避免蛮力敲击造成轴件弯曲、配合面崩裂、轴承保持架变形等不可逆损伤。

　　从结构设计来看，这款夹具采用三爪均布的布局形式，相比两爪拉马，三个卡爪可以沿中心主轴呈120度均匀分布，受力时能够形成稳定的三角支撑，卡爪勾住待拆工件的端面后，中心顶杆对准轴端中心孔，旋转顶部的T型手柄即可驱动顶杆轴向进给，逐步将待拆工件从轴上平稳顶出，不会出现单侧受力偏载导致的工件卡滞、卡爪滑脱问题。卡爪与主体横梁采用铰接式连接，可以根据待拆工件的外径尺寸调整开合角度，适配不同直径的拆卸对象，横梁上的长槽结构允许卡爪沿径向调整位置，覆盖一定范围内的工件尺寸，无需频繁更换不同规格的拉马。

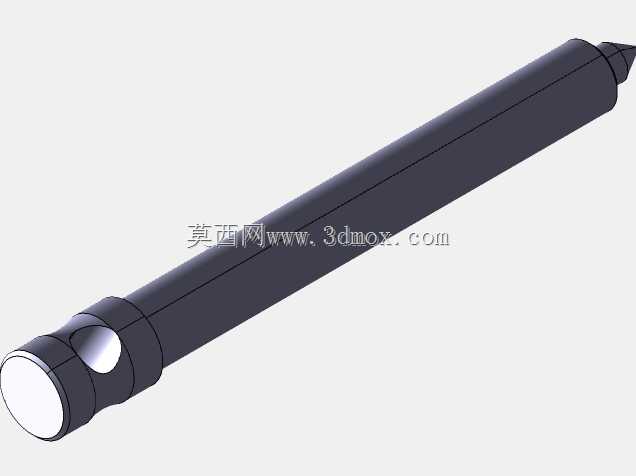

　　设计过程中，顶杆采用了端部带定位尖头的结构，作业时尖头可以卡入轴端的中心定位孔，保证施力方向与轴的轴线完全重合，避免顶偏造成轴端损伤或者工件歪斜。顶部的T型操作杆长度经过力学核算，手动旋转时可以通过杠杆放大人手的输入扭矩，在顶杆端部产生足够大的轴向顶出力，无需额外加接延长杆即可应对常规过盈量的装配拆卸需求。卡爪的勾头部分做了加厚处理，勾持端面与爪身垂直，能够牢牢贴合待拆工件的背面，受力时不会出现滑脱、崩飞的安全隐患。

　　从安装边界来看，这款夹具的卡爪最大开合直径覆盖常规中小型设备的轴承、皮带轮拆卸需求，顶杆的有效行程满足常见轴类配合段的拆卸长度要求，整体结构紧凑，不需要太大的操作空间，即使在设备内部狭窄的安装位置，也可以顺利放置并完成作业。主体受力部件采用高强度结构设计，能够承受拆卸过程中的大拉力负载，长期使用不会出现横梁变形、卡爪断裂、顶杆弯曲等失效问题。作业时只需要先调整三个卡爪的位置，勾住待拆工件的后侧端面，将顶杆尖头对准轴端中心，匀速旋转手柄即可完成拆卸，整个过程施力平稳可控，能够最大程度保护待拆零件和配套轴件不受损伤，降低维修过程中的零部件报废率，是机修工位、设备维保班组必不可少的手动工装工具。
