屋顶式轴流通风机结构设计方案

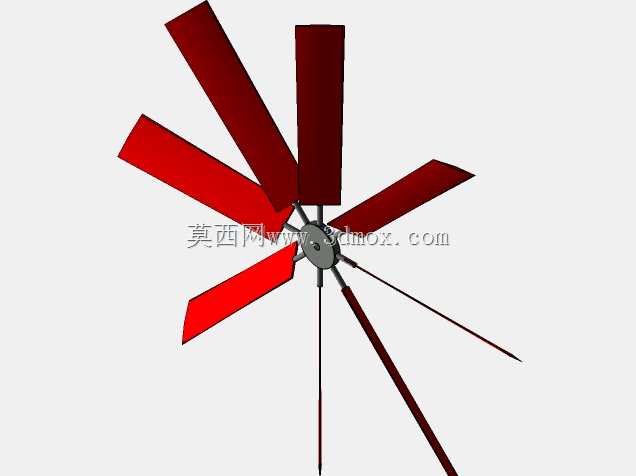

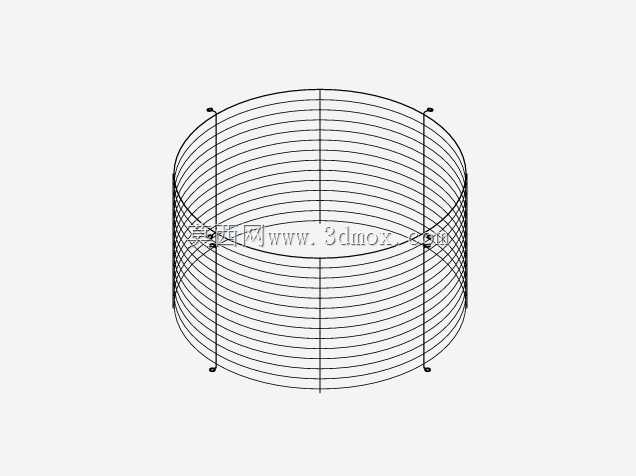

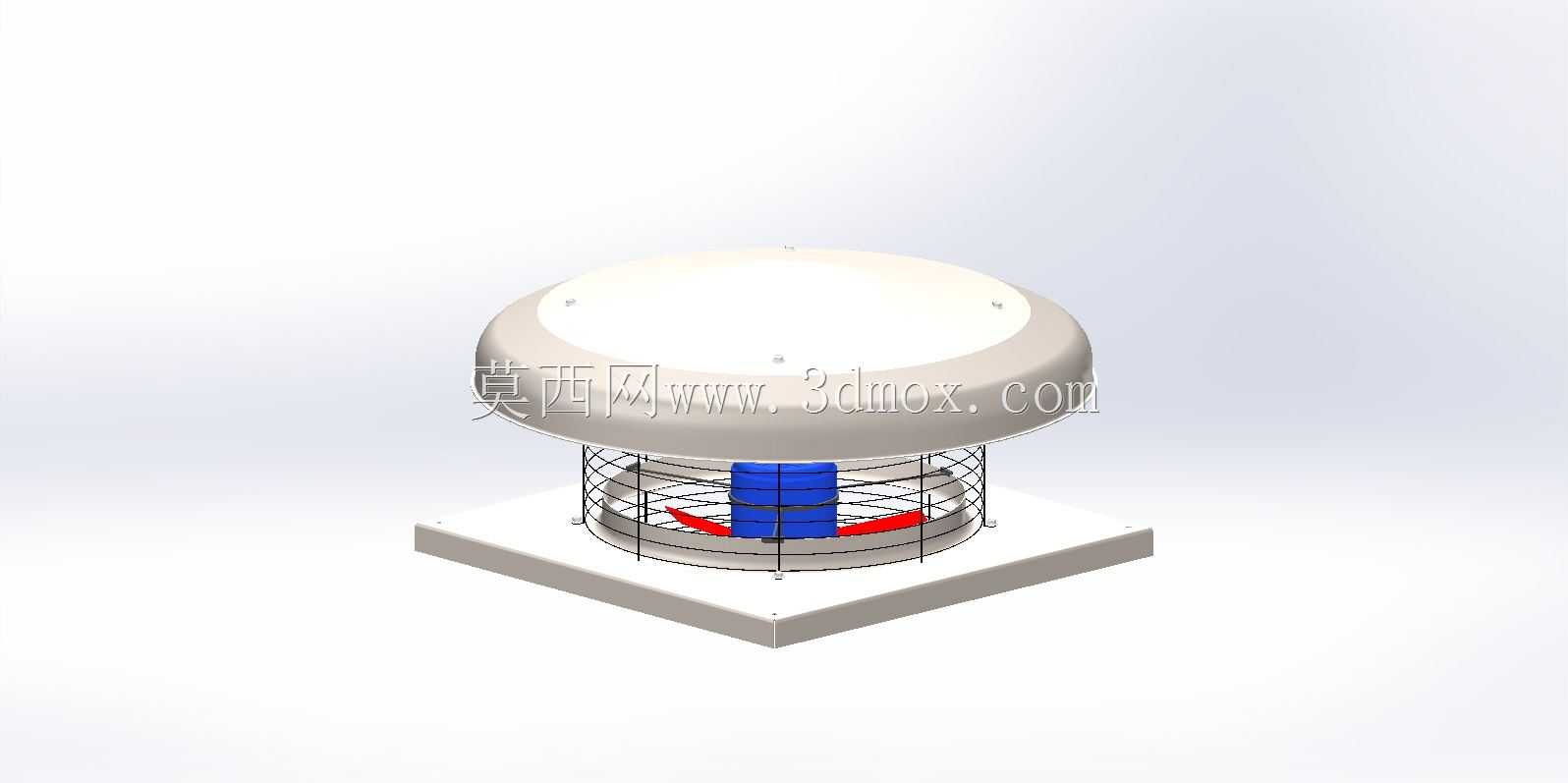

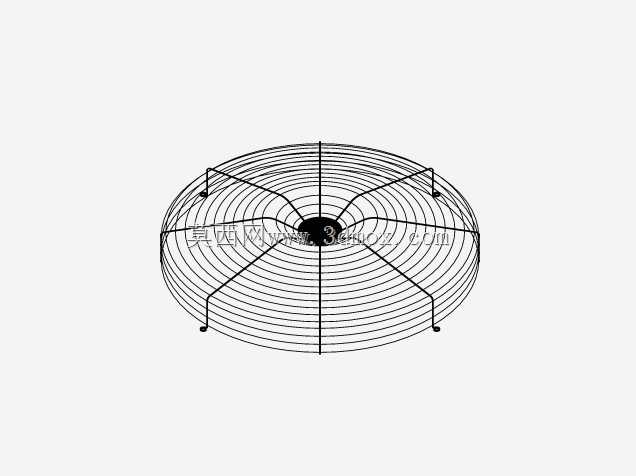

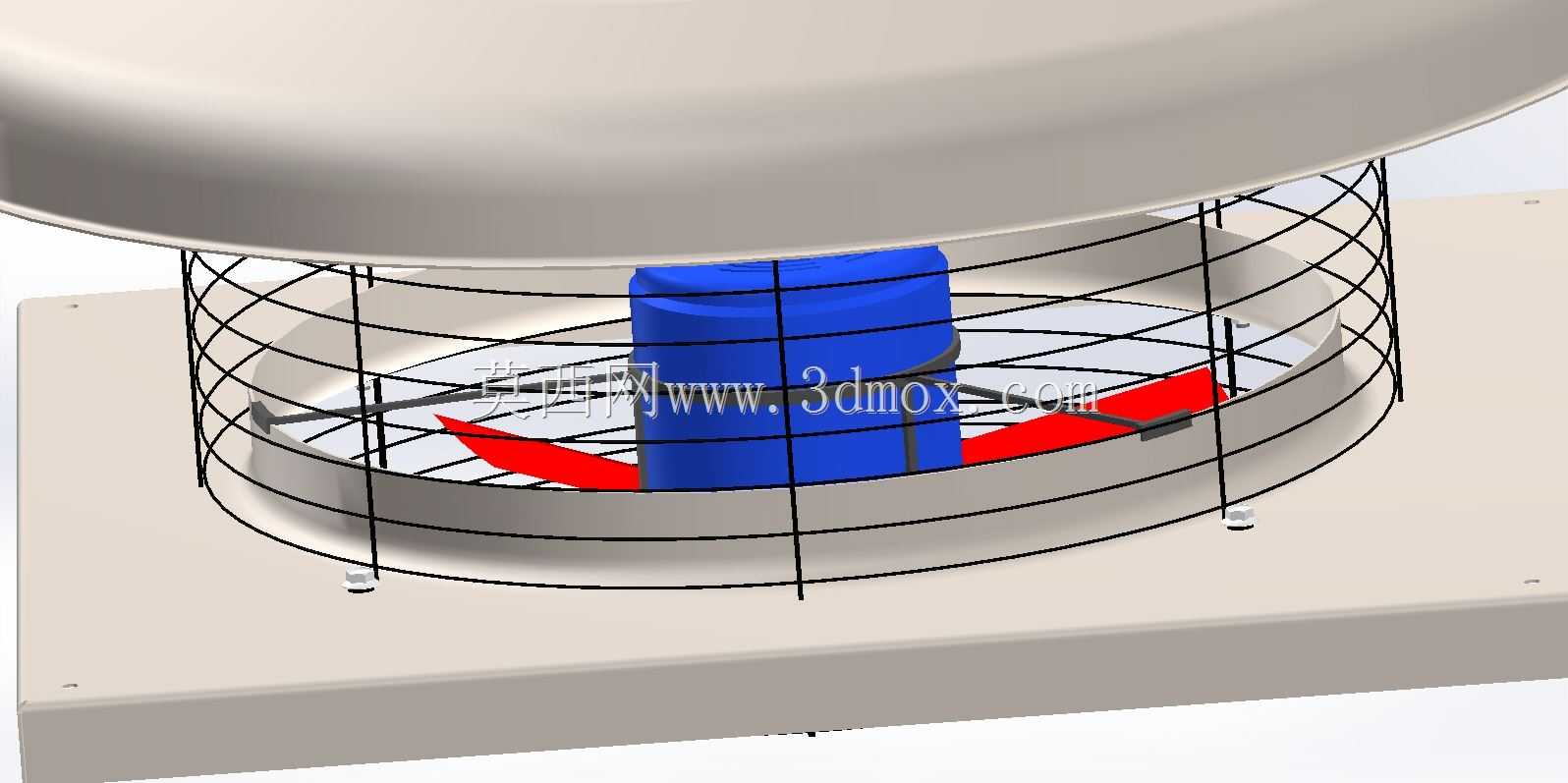

　　这款屋顶安装的轴流通风设备，主要适配工业厂房、大型仓储场馆、商用建筑顶层的排风换气场景，可直接安装在建筑屋面预留的通风口位置，无需额外搭建复杂的通风管道支架，能快速排出室内聚集的热空气、生产过程中产生的浑浊废气，维持室内空气流通效率，降低室内闷热感与废气浓度。从结构设计来看，设备采用方形安装底座作为承载基础，底座预留标准安装孔位，可直接与屋面预埋的安装基座通过螺栓紧固，安装时需做好底座与屋面接缝处的防水处理，避免雨水渗漏进入室内。底座上方设置金属防护护网，护网采用密筋焊接结构，既可以避免外部杂物、飞鸟被吸入风机内部造成叶轮卡滞，也能防止运维人员检修时意外接触运转部件，满足设备安全防护要求。风机核心的叶轮组件采用轴流直驱结构，

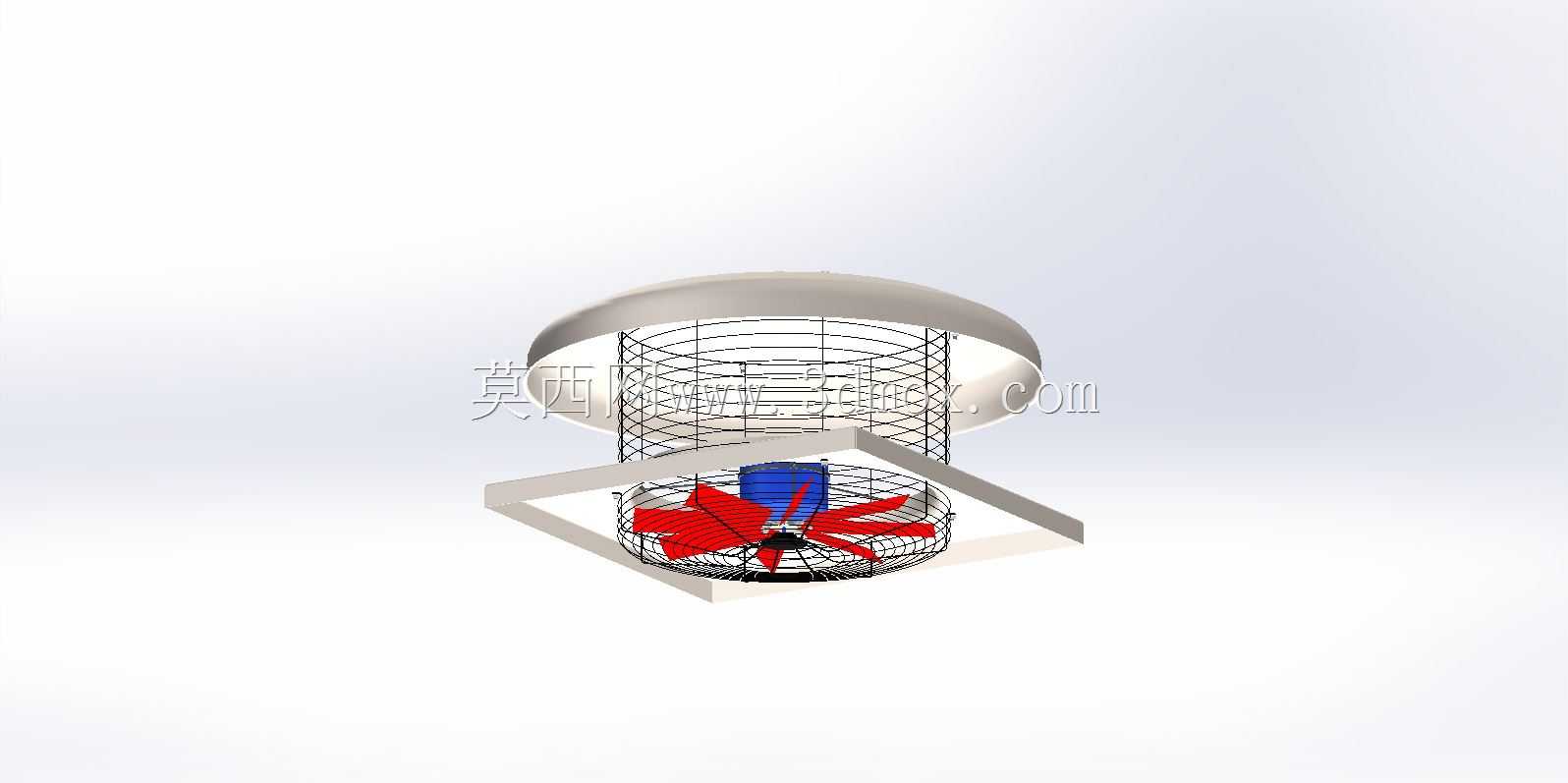

　　气流沿风机轴向垂直流通，相比离心式通风设备风阻更小、通风流量更大，适配大空间连续排风的工况需求。顶部的防雨风帽采用圆弧流线型设计，可在排风过程中引导气流向四周均匀扩散，降低排风阻力，同时能有效阻挡雨水、积雪顺着风机腔体落入室内，风帽与护网之间预留足够的进风间隙，保证气流流通顺畅。在安装边界设计上，方形底座的尺寸适配常规工业建筑屋面预留洞口规格，设备整体高度经过优化，不会超出屋面常规附属设施的高度限制，降低风阻对设备安装稳定性的影响，安装时需保证底座水平度偏差控制在合理范围内，避免长期运转产生额外振动噪音。设备的结构拆分逻辑清晰，底座、防护网、叶轮组件、顶部风帽均可独立拆分，方便后期运维过程中对叶轮、电机等核心部件进行检修更换，

　　无需整体拆卸设备基座，降低后期维护成本。在实际选型应用中，这类轴流风机可根据建筑空间容积、每小时所需换气次数匹配对应风量的型号，安装位置需避开屋面迎风面的强风区域，减少外部强风对风机排风效率的干扰，同时设备的金属结构件均做了防腐防锈处理，可适应屋面露天日晒雨淋的长期使用环境，延长设备整体使用寿命。
