波纹板安装式屋面排气轴流风机结构

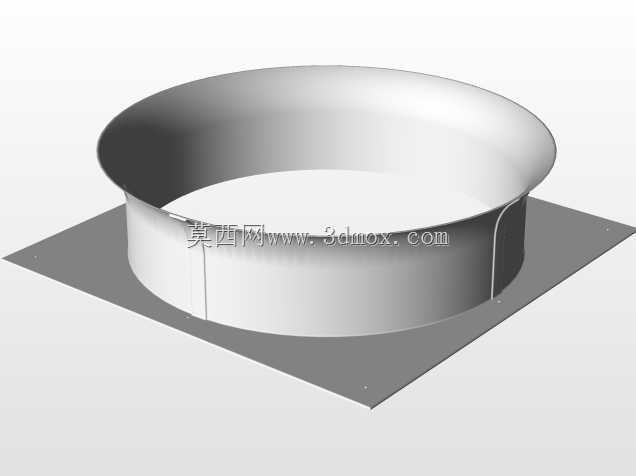

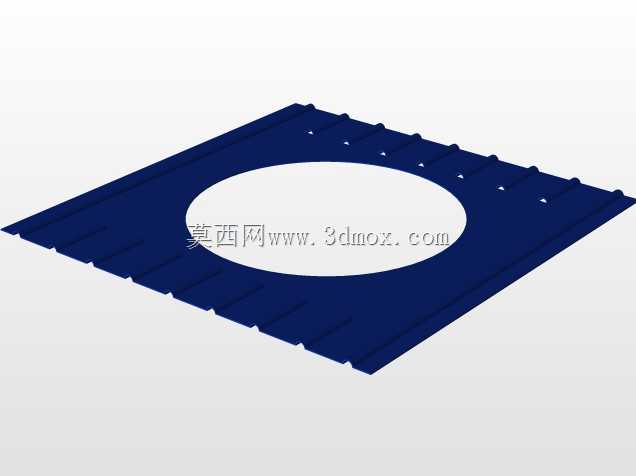

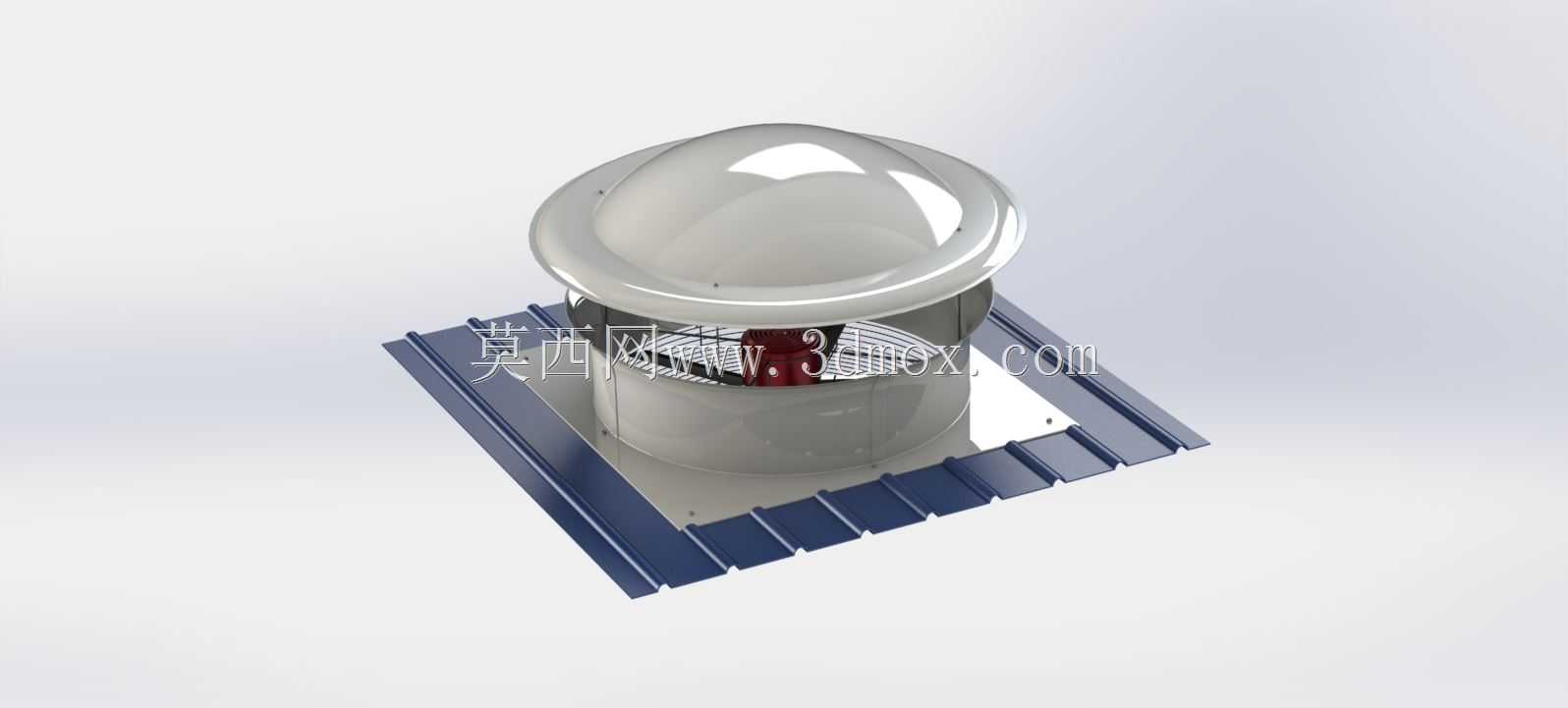

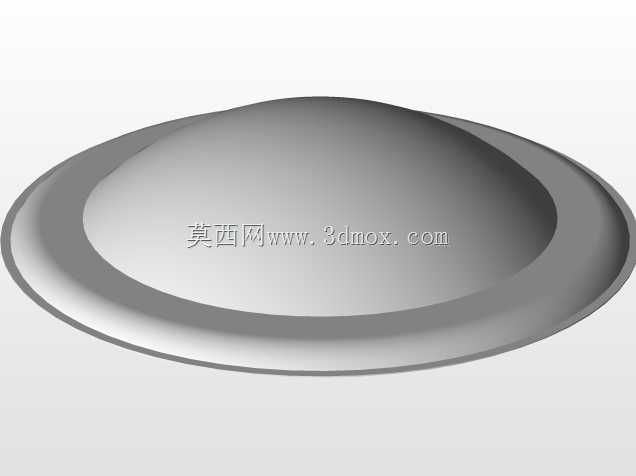

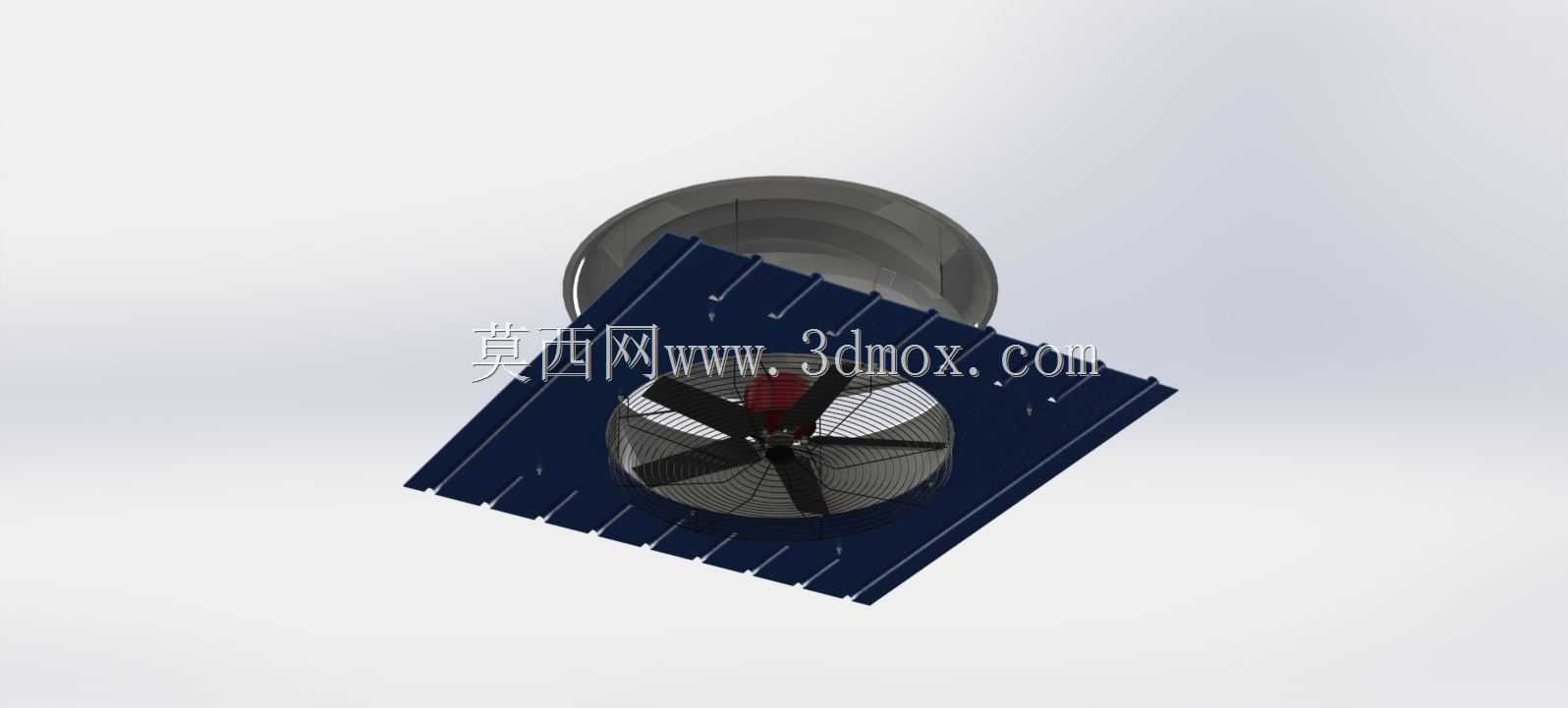

　　这款轴流风机主要适配工业厂房屋面、仓储建筑波纹彩钢瓦屋面的排气场景，日常运行中可快速排出车间内部积聚的焊接烟尘、生产余热、潮湿浊气，也可用于大型公共场馆屋面的常态化通风换气，避免室内空气滞闷引发的设备受潮、作业环境舒适度下降等问题。从结构设计来看，设备整体采用矮式立式布局，顶部设置半球形流线型风帽，既可以在排风过程中引导出风气流向四周均匀扩散，降低排风阻力，也能在雨雪天气有效阻挡雨水、落叶等杂物直接落入风机腔体，避免内部叶轮、传动部件被异物卡滞或被雨水锈蚀。风机下部的安装底座完全匹配波纹板的波峰波谷起伏形态，安装时无需额外对屋面波纹板做大面积裁切找平，仅需对应安装点位做固定孔位加工，配合防水密封胶条、配套紧固件即可完成固定，

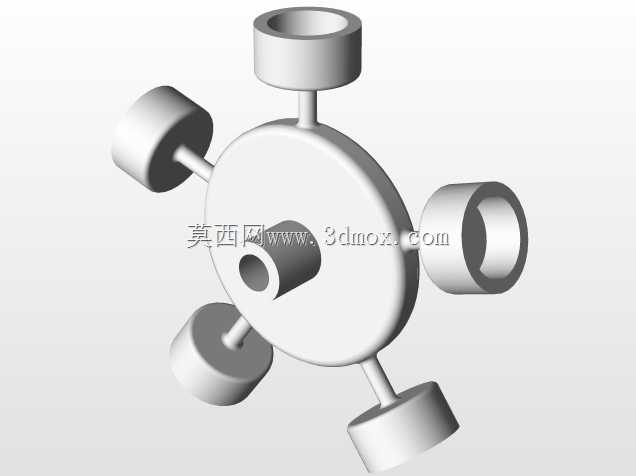

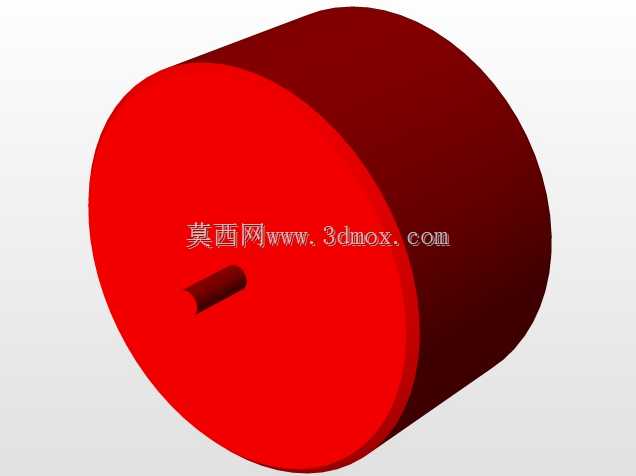

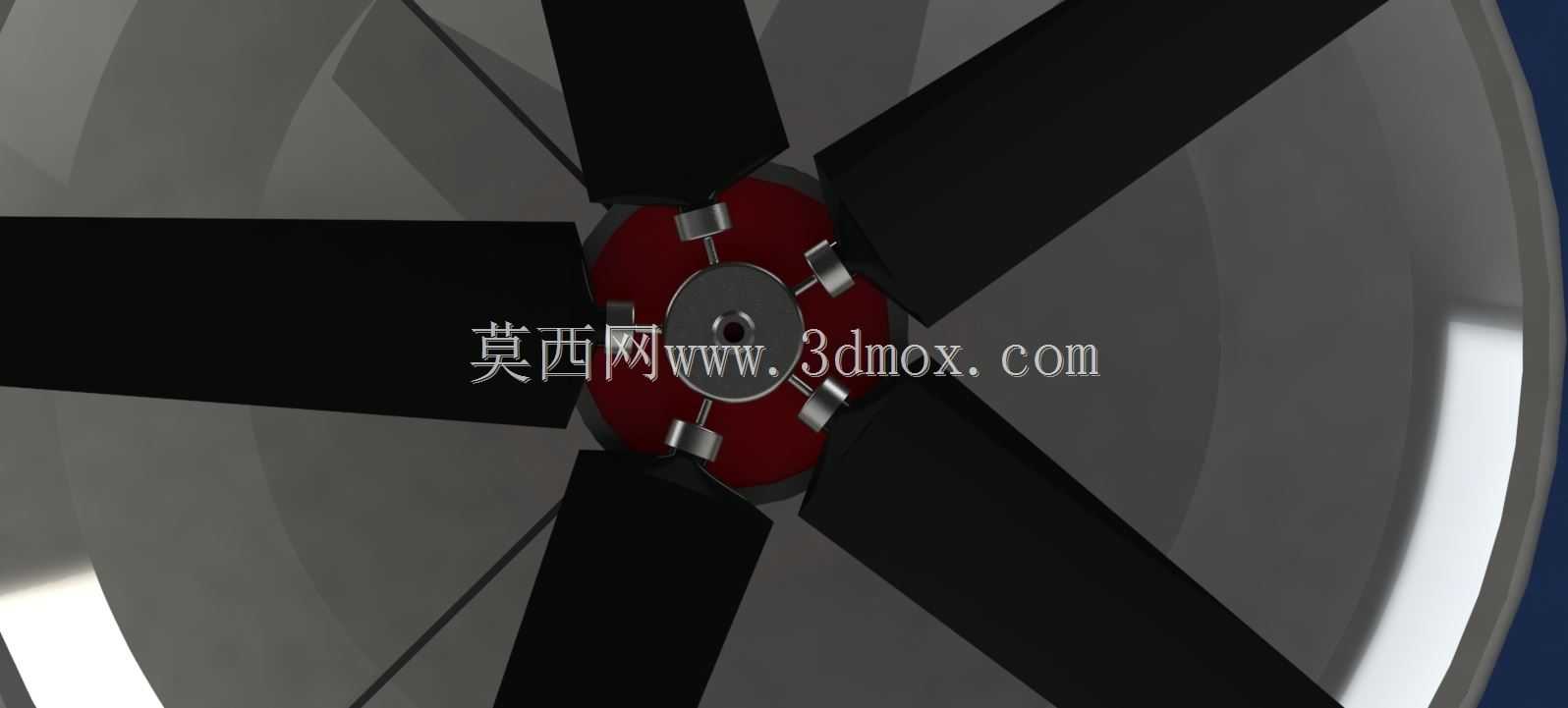

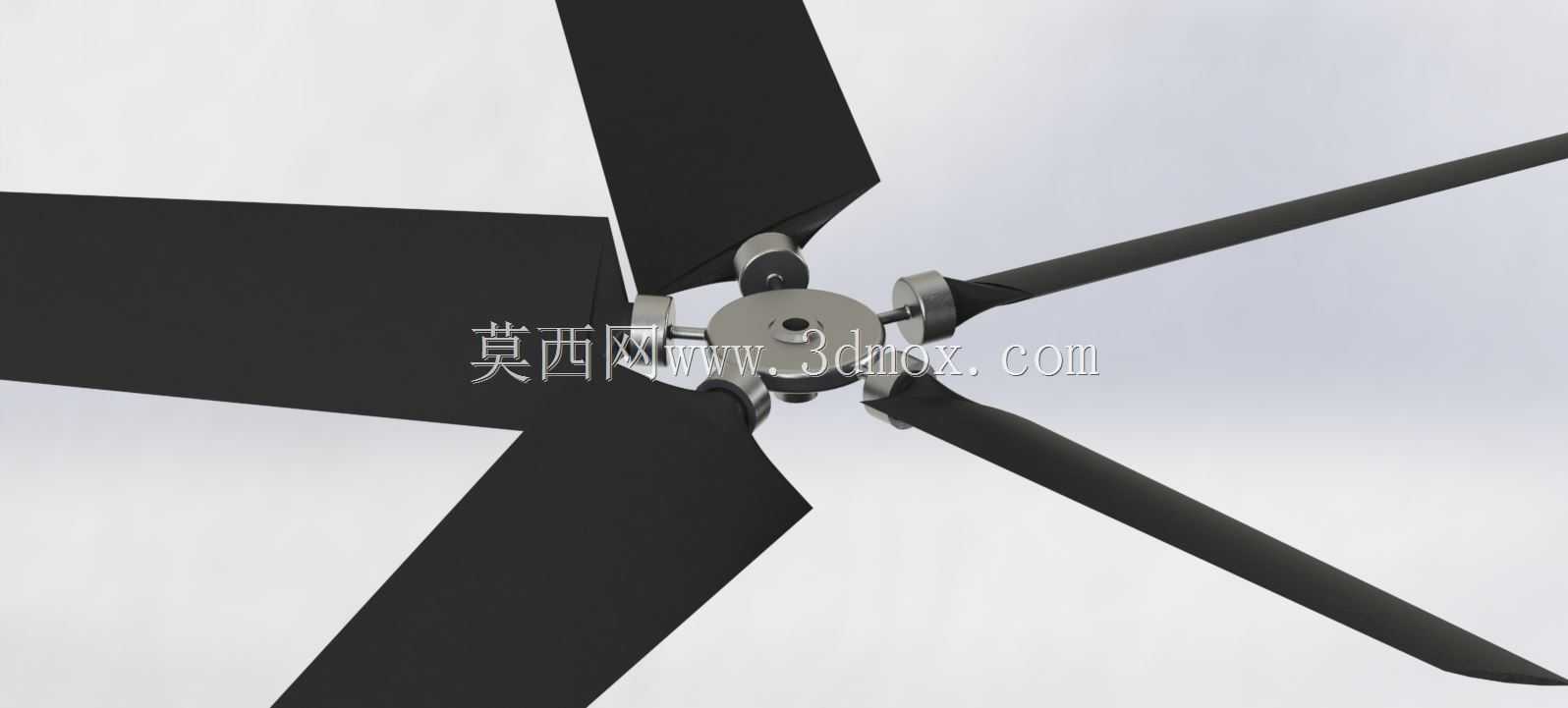

　　能最大程度降低屋面安装后的漏水隐患，适配市面上常见规格的工业用压型彩钢波纹板。设备的核心排风段采用直筒式风道设计，内部叶轮采用轴流结构，气流沿风机轴向直进直出，风路转折少，运行过程中风阻更低，同等功率下排风效率更高，可根据屋面预留洞口尺寸调整适配的安装边框尺寸，安装边界需预留出紧固件操作空间与后期维护的检修空间，避免与屋面周边的避雷带、检修步道、其他屋面设备产生安装干涉。设计过程中充分考虑屋面户外使用的耐候需求，外露结构件均做了防锈防腐处理，风帽表面做光滑圆弧过渡，减少屋面强风环境下的风阻载荷，降低极端大风天气下设备被风掀动的风险。底座与波纹板接触的位置设置柔性密封垫层，既可以补偿波纹板的安装公差，也能缓冲风机运行时产生的微幅振动，避免长期振动导致固定件松动、密封层开裂。日常运维时仅需拆开风帽与筒体的连接紧固件，即可直接接触到内部叶轮与电机部件，无需整体拆卸风机底座，大幅降低屋面高空作业的维护难度与作业风险。
