可倾斜调节高度带脚轮绘图作业桌结构设计

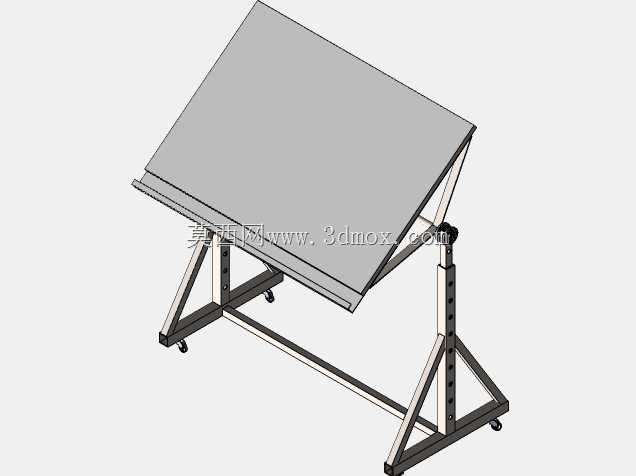

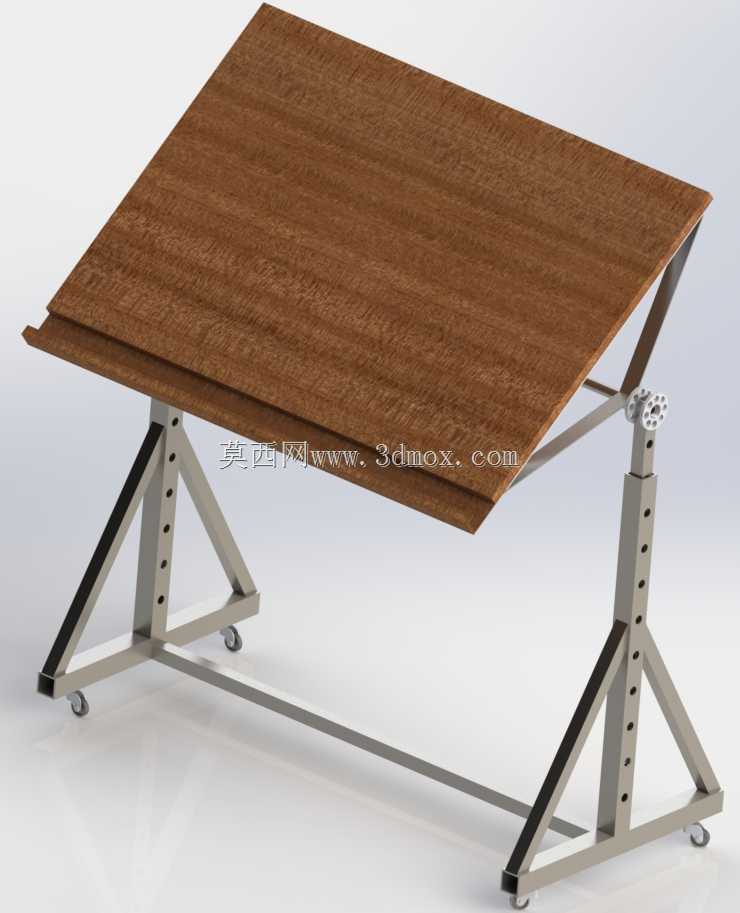

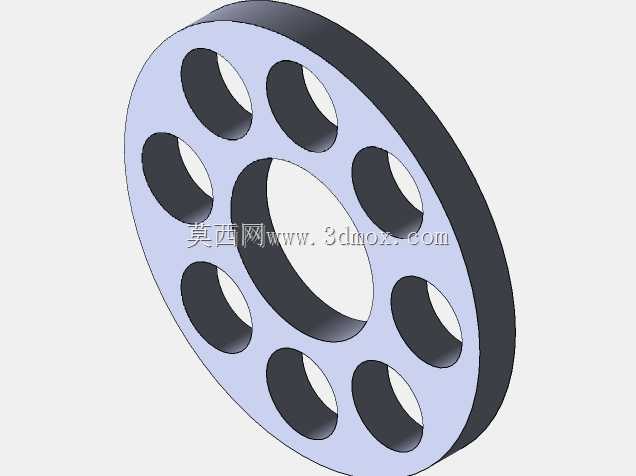

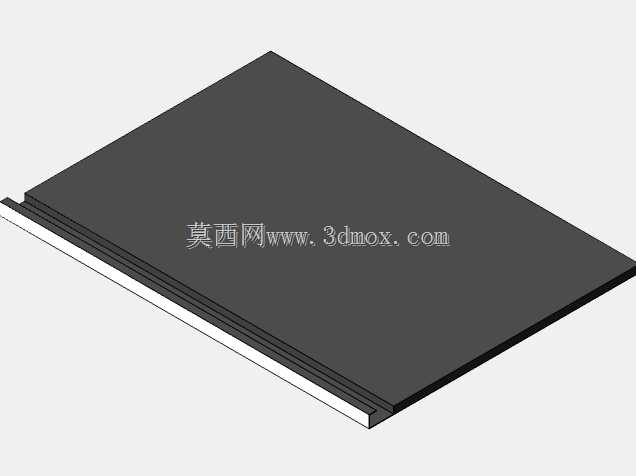

　　这款可调式绘图作业桌的结构设计，核心围绕手工绘图、方案研讨、轻型装配作业等多场景的使用需求展开，区别于固定高度的常规工作台，其双立柱带孔位调节的支撑结构，可根据使用者身高、作业姿态的差异，在合理区间内调整台面整体高度，适配站姿、坐姿两种作业状态，避免长期固定姿态带来的作业疲劳。台面采用可倾斜铰接结构，配合侧边的锁紧调节旋钮，可在0到70度区间内调整台面倾斜角度，进行大幅面图纸绘制、样板比对时，将台面调整至合适倾斜角度，能让作业者视线与台面保持更舒适的夹角，减少低头伏案带来的颈椎负荷，台面前端设置的挡条结构，可在台面倾斜状态下阻挡图纸、绘图工具、工件滑落，避免作业过程中物品掉落影响操作效率。支撑框架采用三角加强结构设计，

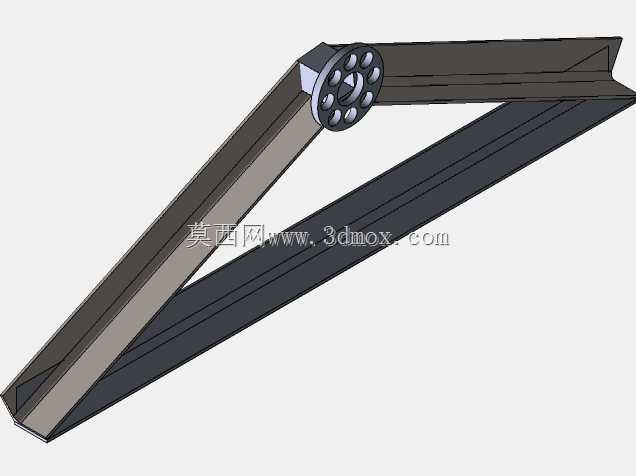

　　在立柱与底部横撑之间加装斜向支撑肋，抵消台面承重带来的侧向弯矩，即使台面处于最大倾斜角度、放置重物时，整体框架也不会出现晃动摇摆的问题，保障作业过程的稳定性。底部四个支脚均配置万向脚轮，单个脚轮带锁止结构，需要移动工位时可直接推动桌体转移，无需多人抬运，适配设计工作室、实训教室、生产车间内灵活调整工位布局的需求，锁止脚轮后即可将桌体固定在指定位置，不会在作业过程中出现滑移。台面采用高密度耐磨板材，表面做防滑耐磨处理，日常使用中可抵御绘图工具刮擦、少量溶剂泼溅，延长台面使用寿命，金属支撑部件表面做喷塑防锈处理，在常规车间、工作室环境下长期使用也不会出现锈蚀掉漆的问题。从安装边界来看，桌体平放状态下的整体占地尺寸适配常规工位空间，

　　不需要额外预留过多安装间隙，最小通过宽度可满足常规室内门的通行要求，转移工位时无需拆解结构，整体移动即可完成位置调整。在实际使用场景中，这款作业桌既可以作为设计人员的手工绘图工作台，放置绘图板、丁字尺、绘图仪器完成工程图纸绘制，也可调整至水平状态作为轻型装配工作台，完成小型零部件的组装、检测作业，还可在方案研讨时作为展示台，倾斜放置图纸、样板供团队成员观摩讨论，一台即可覆盖多种作业需求，减少不同功能工位的重复配置。
