方管焊接承重支撑钢架结构设计

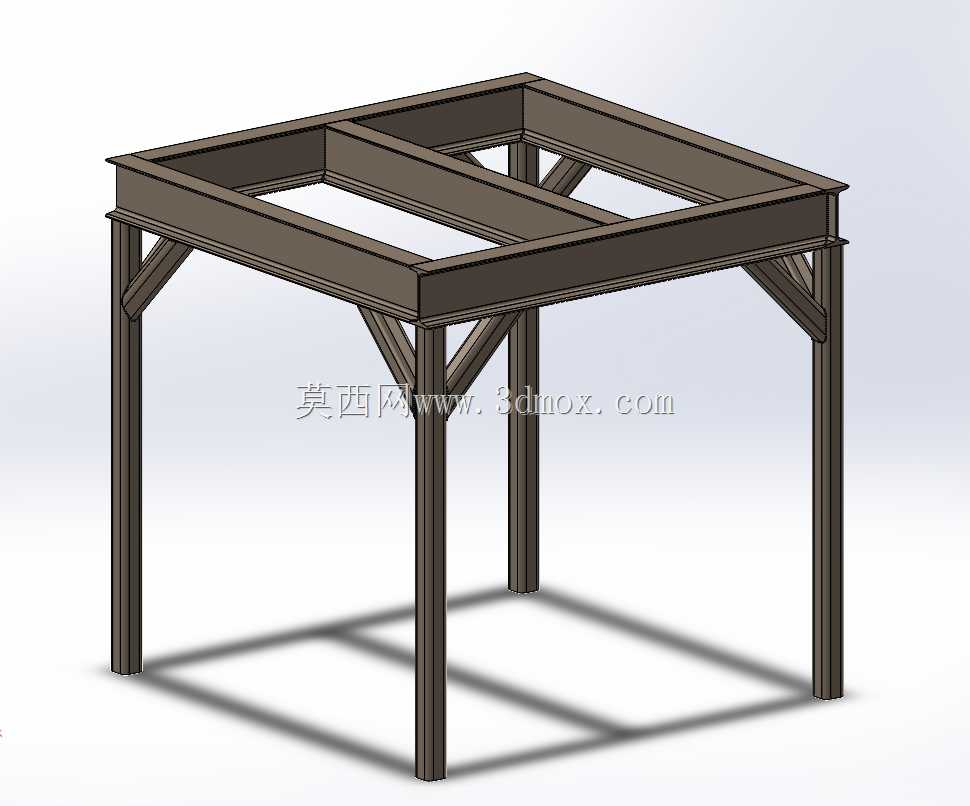

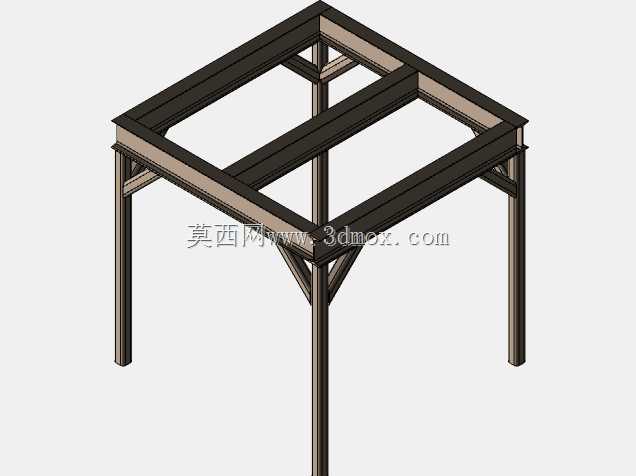

　　该支撑钢架采用矩形方管作为主体承载构件，整体呈四柱方形框架布局，适用于中小型设备上部承载、平台架空支撑或工装工位基座等场景。在实际产线布局中，这类结构常被用于检测设备、物料暂存平台或轻型操作工位的下部支撑，能够在有限占地范围内提供稳定的上部安装平面，同时为下方留出操作、走线或设备放置空间。框架顶部由纵横两根主梁与外围边框组成闭合矩形承载面，梁与柱交接处增设三角形斜撑，通过焊接节点将竖向荷载向四根立柱分散传递，可有效降低悬臂弯矩对节点的影响。立柱垂直落地，柱脚预留与地面或地脚板连接的安装边界，便于后期通过膨胀螺栓或焊接垫板进行固定，防止设备运行过程中产生侧移。设计思路上优先考虑受力路径简洁：上部荷载先经顶框梁分配，

　　再通过梁柱节点传至立柱，最终由柱脚导入地面；斜撑的布置强化了节点区域的抗扭与抗剪能力，使框架在承受偏载或水平扰动时仍能保持整体几何稳定。构件截面选型兼顾刚性与自重控制，方管截面具有较好的双向抗弯性能，适合这种两个方向均可能受力的空间框架。外形尺寸方面，整体占地接近正方形，高度大于顶部边框宽度，形成高架支撑形态；顶部边框围成中空区域，既可以减轻结构自重，也方便上部设备的管线向下穿行。安装时需关注柱脚底面的平面度，若地面存在高差，应通过垫板调平后再紧固，避免立柱产生附加装配应力。节点焊接区域需保证焊脚尺寸连续，尤其是斜撑与主梁、立柱交接的隐蔽位置，这些部位在承受冲击载荷时容易出现应力集中。该结构不依赖复杂钣金折弯或铸件，

　　全部由标准型材切割后组焊而成，制造门槛低，后期也可根据现场需要在顶框梁上追加安装孔或连接板，适配不同设备的固定需求。对于需要在上方放置传感器、控制箱或轻型执行机构的工位而言，这种开放式钢架既提供了可靠支撑，又不会完全封闭下部空间，方便维护人员接近设备底部进行接线、检修和清洁。
