多仓式连续定量料斗给料设备结构

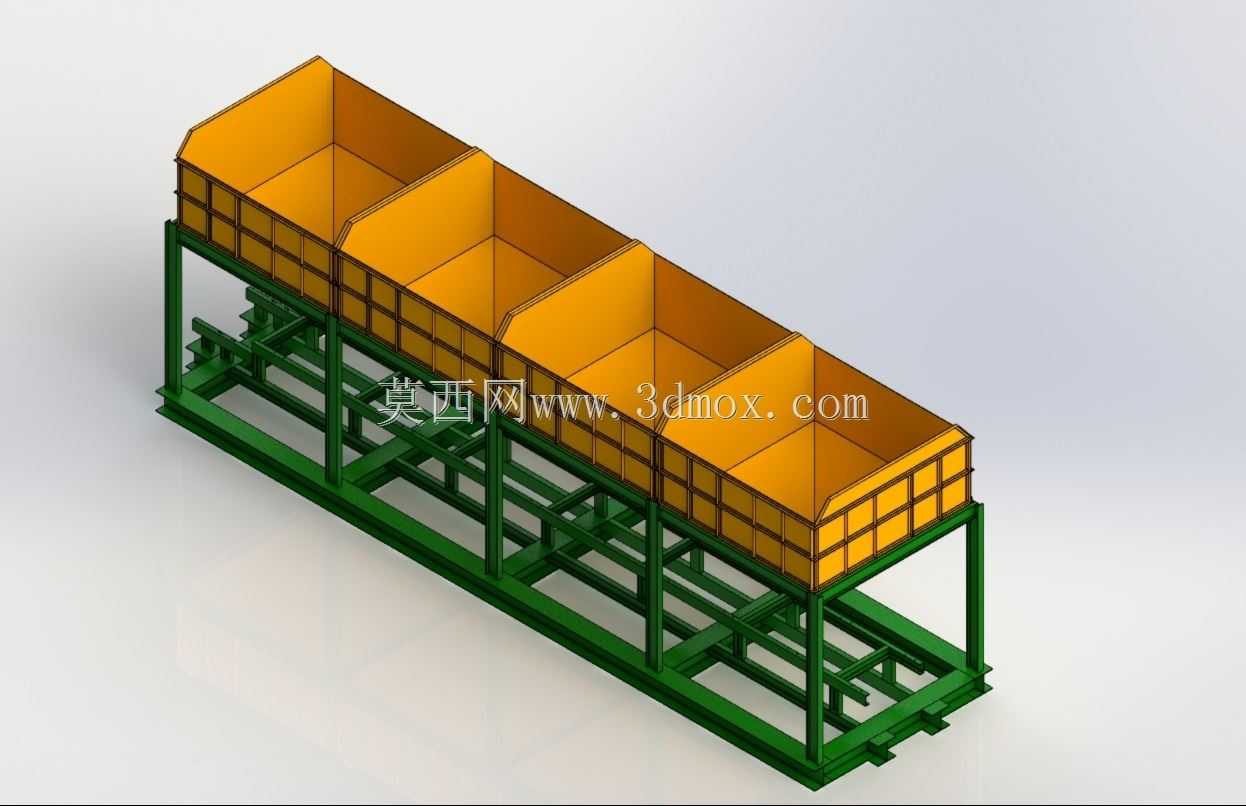

　　这款多仓式料斗给料结构，主要面向散状颗粒、粉状物料的连续定量供给场景，常见于建材配料、粮食加工、冶金混料、化工原料配比等生产线的前端供料环节，承担将储料仓内的物料按照设定流量稳定输送至下游工序的作用，可避免物料结拱、下料不均导致的后续配比失准问题。从结构设计来看，整体采用分体式多仓并列布局，四个独立料仓沿机架长度方向依次排布，每个料仓可单独承接不同品类物料，也可连通实现大储量单种物料供给，料仓侧壁采用加强筋拼接结构，既降低整体自重，又能承受散料堆积带来的侧压力，料仓内壁做倾斜溜角设计，角度大于对应物料的自然安息角，保证物料依靠自重顺利下滑至出料端，无需额外增设破拱装置即可应对流动性较好的散料。底部机架采用型钢焊接框架结构，

　　主承重梁选用矩形管焊接成型，横向与纵向支撑做等距排布，既保证整体结构的刚性，避免满载运行时出现机架形变影响给料精度，又预留了底部出料机构、输送组件的安装空间，机架底部设置安装地脚板，可通过膨胀螺栓与车间混凝土地面固定，安装时需保证机架整体水平度偏差不超过千分之一，防止物料偏载导致料仓受力不均。设计过程中优先考虑了设备的安装边界，整体宽度适配常规车间输送线的预留通道尺寸，长度可根据实际产能需求调整仓体数量，料仓顶部预留进料接口，可对接上游皮带输送机、斗式提升机的出料端，底部出料口可匹配螺旋给料、皮带给料等不同形式的给料组件，实现不同流量范围的给料调节。每个料仓的容积经过测算，可满足常规生产线1-2小时的连续供料需求，

　　减少上游补料的频次，同时料仓之间设置隔断板，避免不同物料混仓，适配多物料配比的生产需求。机架侧面预留了检修通道空间，方便运维人员定期检查出料口堵塞情况、紧固连接螺栓，整体结构无复杂异形构件，加工时可采用常规的板材切割、型钢焊接工艺完成，制造成本可控，后期维护更换易损件也较为便捷。在实际工况应用中，该结构可搭配称重模块实现定量给料，也可通过调节底部给料机构的运行速度调整给料量，适配不同产能的生产线需求，相比单仓给料设备，多仓布局可减少设备占地面积，在有限的车间空间内实现更大的储料能力与多物料供给能力，同时整体重心偏低，运行时稳定性更好，不会因物料偏载出现晃动问题。
