倾斜式皮带输送设备三维结构设计

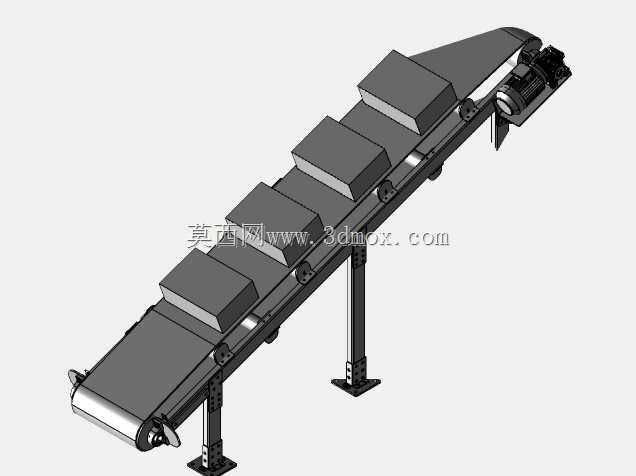

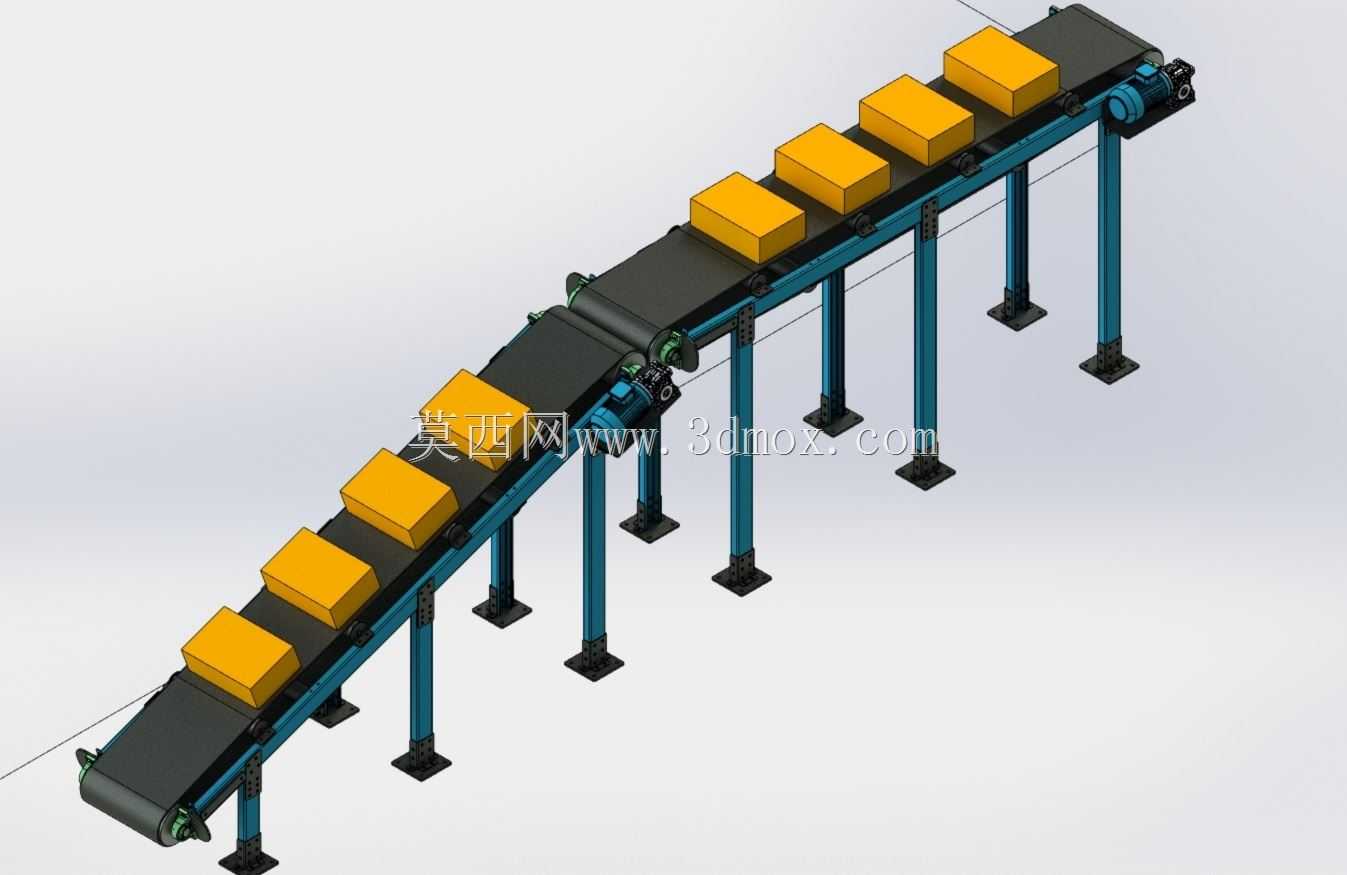

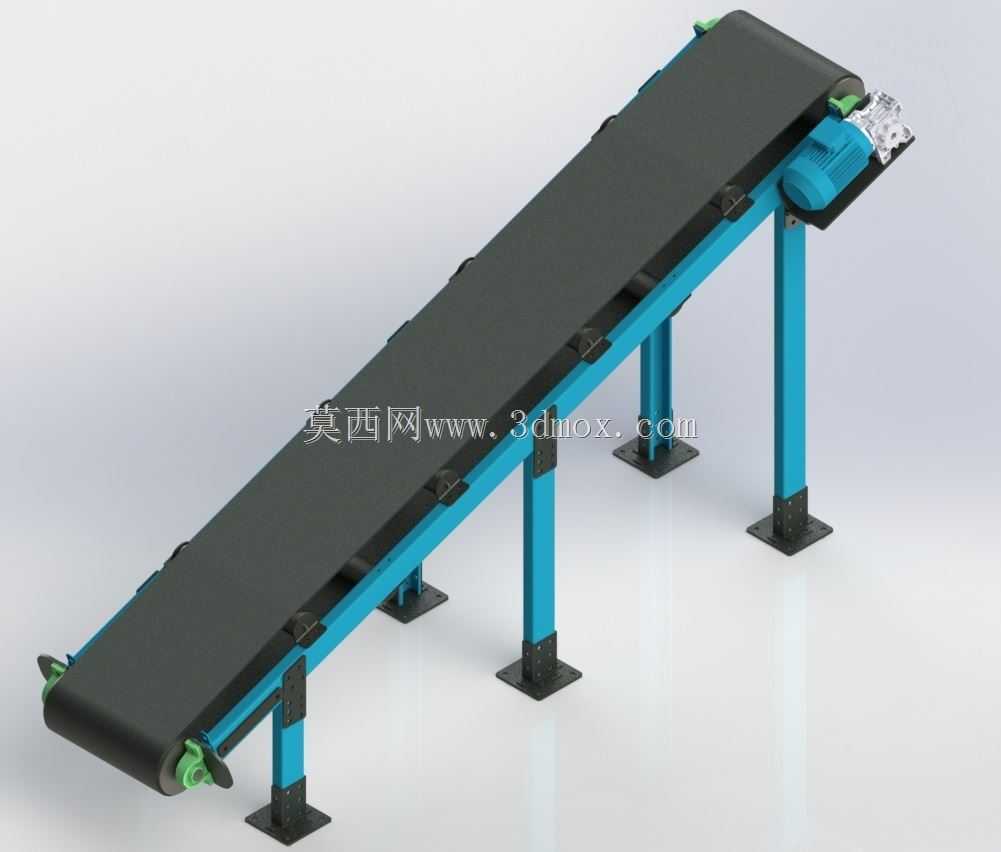

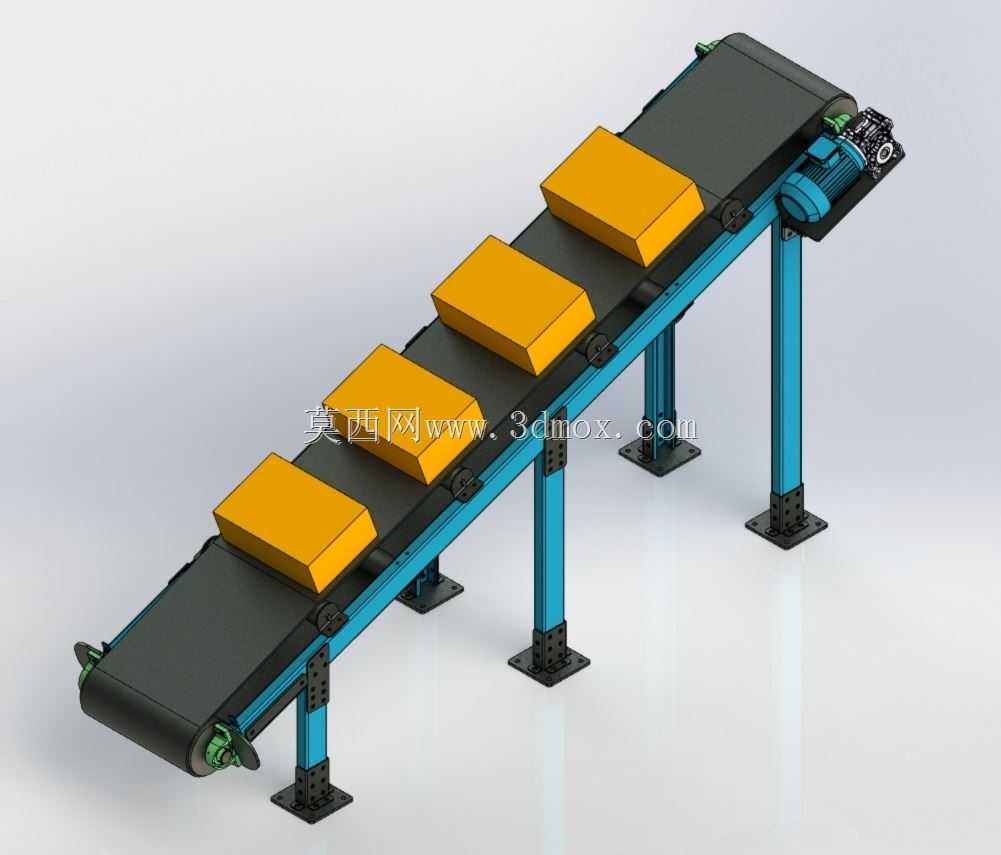

　　这款倾斜布置的皮带输送结构，主要适配生产车间内存在高度差的物料转运场景，常见于零散工件、包装件、颗粒类物料在不同工位、不同楼层作业面之间的连续输送，可衔接上下料工位、加工设备、分拣区域，替代人工搬运实现物料的连续流转，减少作业过程中的物料磕碰与人力损耗。设备整体采用倾斜布置的结构形式，机架主体采用型材焊接拼接而成，四组支腿底部配置方形安装底板，可通过膨胀螺栓与地面基础固定，安装时可根据现场实际输送高度差调整支腿的固定位置，适配不同的倾角需求，支腿与主架体之间采用螺栓连接，方便现场拆装调整。输送面采用黑色防滑皮带，避免倾斜输送过程中物料出现下滑移位，皮带两侧的架体上均匀布置有皮带压条，可限制皮带运行过程中的横向跑偏，

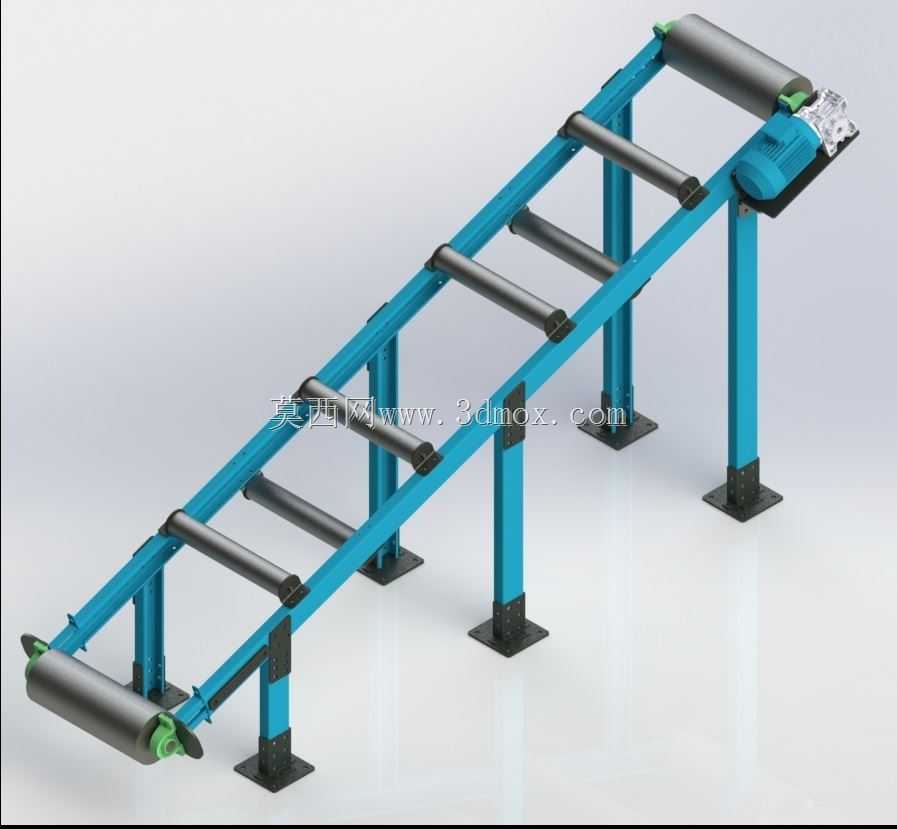

　　降低皮带磨损与运行故障概率。设备驱动端布置在高位侧，采用减速电机直接驱动传动滚筒的结构，传动紧凑传动效率高，低位侧配置改向滚筒与张紧调节结构，可通过调整螺栓改变改向滚筒的位置，实现皮带张紧度的调节，补偿皮带长期运行产生的蠕变伸长，保障皮带运行的张紧力稳定。两端滚筒位置都配置有防护端盖，避免运行过程中杂物卷入滚筒与皮带的间隙，也能防止作业人员误触转动部件。设计过程中优先考虑了设备的安装适配性，整体宽度控制在常规输送线适配尺寸范围内，可直接对接同宽度的水平输送设备，支腿的间距经过受力校核，在满载输送工况下不会出现架体变形，皮带的运行速度可通过配套驱动的参数调整适配不同的物料输送节拍，既可以用于轻型工件的组装线流转，也可用于小型包装件的仓储分拣输送。设备的所有连接位置都采用标准紧固件，后期维护时可快速更换易损的皮带与滚筒部件，不需要对整体架体进行拆解，降低运维的工作量。
