多层单元式民用住宅建筑结构三维设计

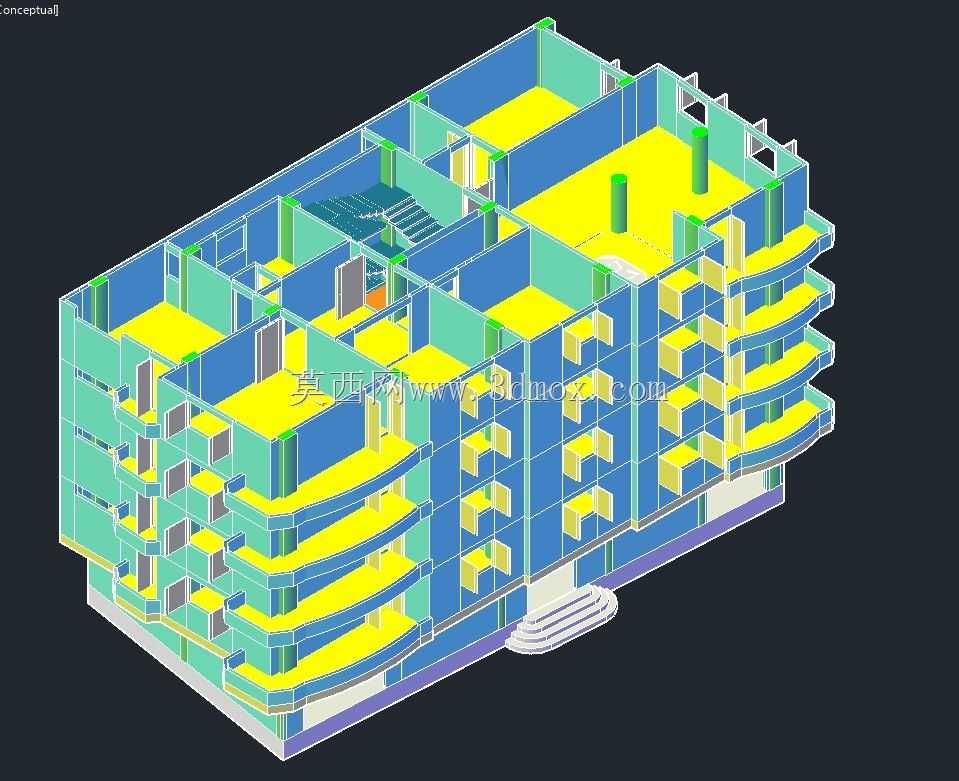

　　该三维模型呈现的是一栋五层单元式民用住宅的完整结构剖切展示，在建筑方案论证、结构碰撞校验、施工技术交底等场景中，可作为直观的可视化载体，帮助结构设计师、施工人员、业主方快速理解建筑内部的空间排布与构件衔接逻辑。从实际使用维度看，该住宅每层设置两户对称布局的居住单元，每户均配置独立的南向弧形阳台，阳台悬挑边界与主体结构的梁体衔接处做了加厚处理，可满足日常晾晒、休闲的荷载要求，避免悬挑构件长期使用出现形变。建筑中部设置贯通全楼的双跑楼梯间，楼梯踏步的高度与宽度按照民用建筑通行的常规尺寸设置，休息平台的预留宽度可满足两人侧身通行与大件家具临时周转的需求，楼梯间旁预留了管道井位置，可整合给排水、强弱电、暖通管线的竖向排布，

　　减少管线对户内空间的占用。设计过程中，先确定整体建筑的占地轮廓，结合南北朝向的采光要求调整每户的开窗位置，外窗均设置在户内主要功能区的外墙面上，保证客厅、卧室的自然采光时长符合居住需求；内部墙体区分承重墙与轻质隔墙，承重墙沿建筑竖向连续布置，保证整体结构的抗侧力性能，轻质隔墙可根据后期装修需求做局部调整，给住户预留一定的空间改造自由度。从安装边界来看，建筑底部设置了入户台阶，台阶与室外地坪的高差符合常规民用建筑的防潮要求，建筑外墙的外轮廓尺寸规整，可适配多数城镇住宅小区的楼栋间距规划要求，屋顶层预留了通风管道与屋面检修口的位置，可满足后期屋面防水施工、设备安装的操作空间。模型采用剖切视角展示，将一侧的外墙与楼板做了透明化处理，

　　可清晰看到每层的房间分隔、墙体走向、梁柱节点位置，在进行BIM建模校验时，可直接基于该模型核对管线穿梁、墙体预留洞的位置是否合理，减少后期施工阶段的拆改问题；户内的功能分区明确，动静区域分隔清晰，公共活动区靠近入户门位置，休息区布置在户型内侧，可减少户内通行对休息空间的干扰，每层的公共走廊宽度满足消防疏散的基本要求，结合楼梯间的设置可满足紧急情况下的人员疏散需求。
