UPN120槽钢焊接框架式支撑基座结构

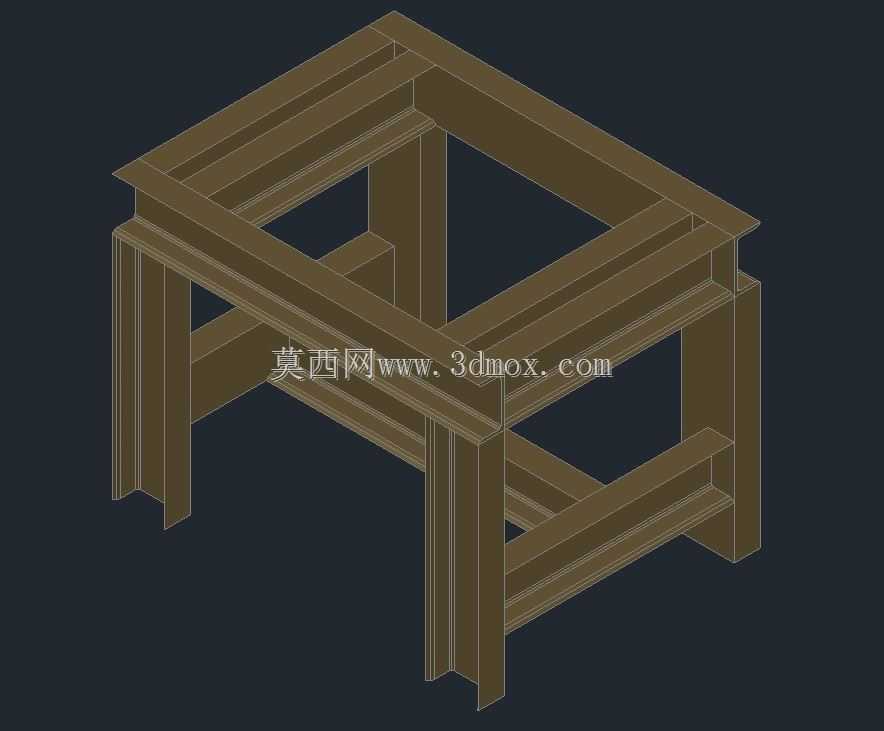

　　该支撑基座采用UPN120槽钢作为核心受力构件，整体为双层矩形框架焊接结构，在工业现场多作为中小型设备的底部承载机架使用，常见于生产线旁的检测工位、轻型加工单元的设备底座，也可作为工装夹具的安装承载平台，适配需要稳定刚性支撑的各类工业作业场景。从结构设计逻辑来看，上下两层平行的矩形外框通过四根竖向槽钢立柱连接，中层增设横向与纵向的槽钢拉结筋，有效分散竖向载荷带来的框架形变，避免长期承重后出现框架对角扭曲的问题，所有构件连接位置均采用满焊工艺处理，焊后无需额外打磨装饰，优先保障连接位置的抗剪与抗扭性能，适配车间内常规的动静态载荷工况。在安装边界设计上，框架顶部的平面预留了通用的安装孔位拓展空间，可根据上方搭载设备的固定孔距现场配钻，

　　底部四根立柱的下端面保持共面，可直接通过膨胀螺栓与车间混凝土地面固定，也可加装调平地脚应对地面不平整的安装场景，整体框架的外形尺寸适配常规中小型设备的安装需求，外伸的边框结构可作为临时的工具放置台使用，无需额外增设附属置物结构。从受力特性来看，UPN120槽钢的截面特性决定了该框架在竖向承重方向具备足够的抗弯模量，中层的拉结结构将整体框架的受力跨度拆分，避免单根槽钢跨度过大导致的中部下挠，实际使用中可承受数百公斤的均布载荷，完全满足轻型加工设备、检测仪器、工装夹具的承载需求。设计过程中优先采用标准型钢构件，无需额外定制异形型材，所有下料尺寸均为常规切割工艺可实现的直段构件，降低加工制作的成本与周期，

　　焊接完成后仅需对焊渣进行简单清理即可做防锈涂装，适配车间快速搭建作业工位的需求。框架的中空结构既减轻了整体自重，也为设备底部的管线排布、气动管路走线预留了充足空间，避免管线外露造成的现场安全隐患，同时中空结构不会积存车间内的切削液、灰尘等杂物，日常维护清理十分便捷。
