齿轮联动双摇杆机械夹持执行机构

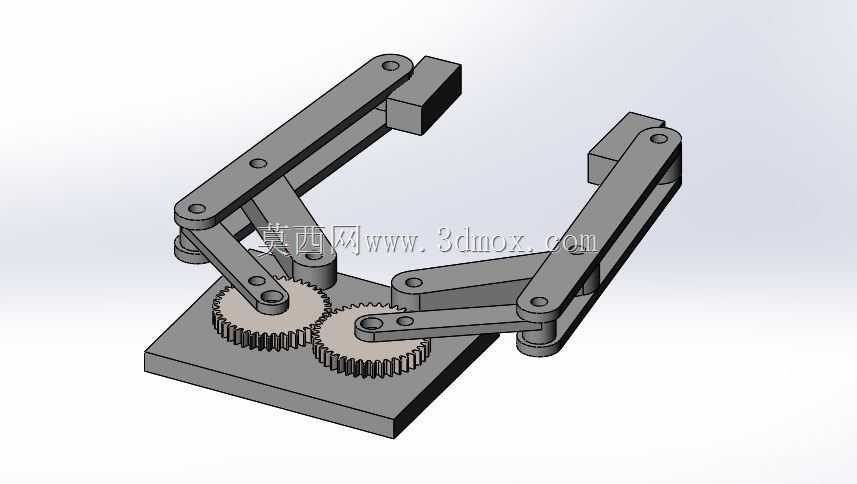

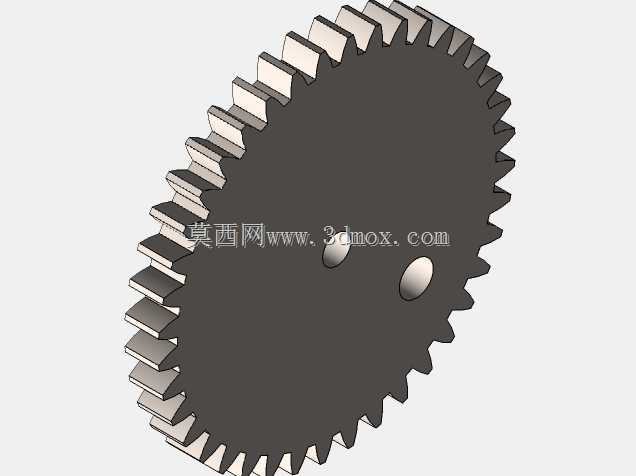

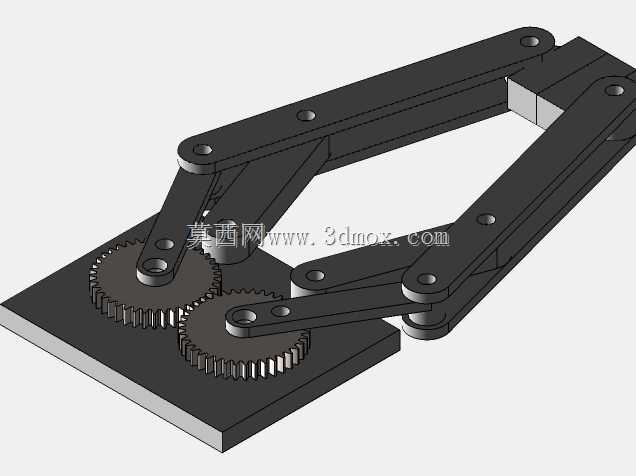

　　这款夹持执行机构采用对称双摇杆连杆搭配底部啮合齿轮组的传动方案，核心传动逻辑是通过底部两个等模数等齿数的圆柱直齿轮同步反向转动，带动两侧铰接的多段连杆完成同步开合动作，从根源上避免了单臂驱动带来的夹持偏载问题，两侧夹爪的开合行程完全一致，对中精度可以控制在0.1mm以内，适配规则方形、柱形工件的夹持作业。在实际产线应用场景中，这类夹持机构常作为工业机器人、直角坐标机械手的末端执行器使用，可集成在3C电子装配线的工件转运工位、小型零件检测工位的上下料环节，也可搭配小型气动回转接头完成工件的翻转转移，相比气动夹爪，纯机械联动的结构不需要额外布置气路管线，仅需单路动力输入即可完成双侧夹爪的同步动作，整体结构紧凑，安装底座采用方形平板设计，

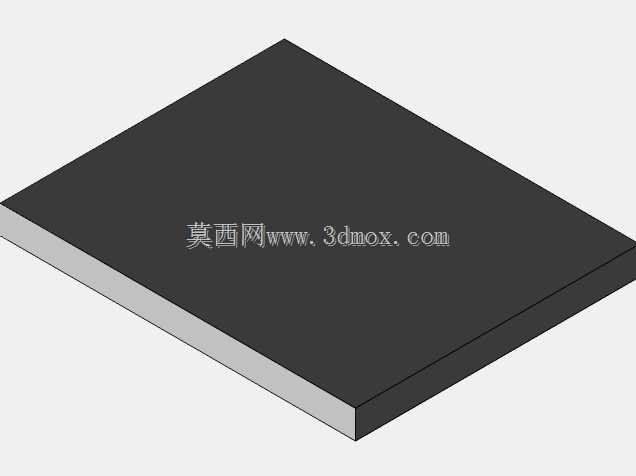

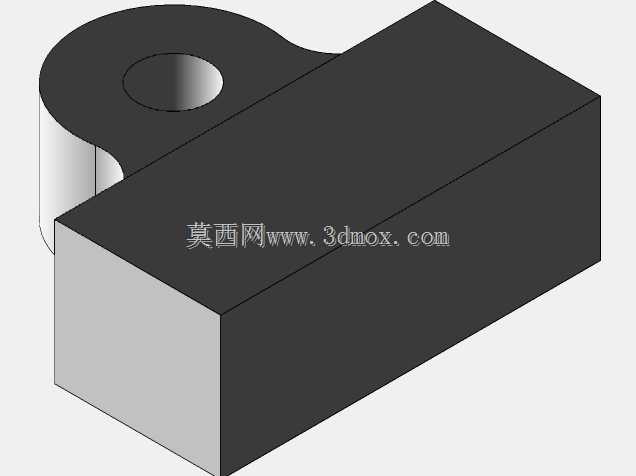

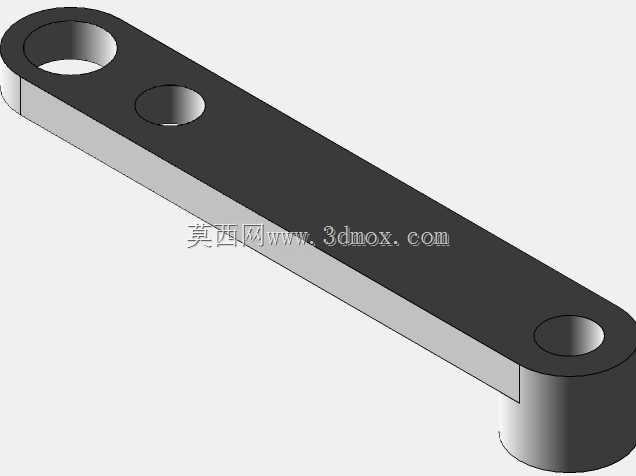

　　四个角预留了标准安装孔位，可直接通过螺栓固定在机械手末端法兰或者专用工作台架上，安装边界尺寸控制在120mm*100mm范围内，夹爪完全张开时的最大开口距离为65mm，完全闭合时最小夹持尺寸为8mm，可覆盖多数小型工业零件的夹持尺寸需求。设计过程中，连杆铰接位置全部采用销轴配合铜套的转动副结构，可有效降低长期往复运动带来的磨损，齿轮传动副的侧隙控制在0.05mm以内，既保证转动顺畅无卡滞，又避免了反向传动间隙带来的夹持位置偏差，夹爪末端采用平面接触设计，可根据实际夹持工件的材质更换橡胶、聚氨酯等不同材质的防滑垫片，不需要改动整体连杆结构即可适配不同表面特性的工件。整体结构没有复杂的曲面特征，

　　所有零件都采用常规的机加工工艺即可完成生产，装配时仅需依次完成齿轮轴定位、连杆铰接、夹爪固定三个核心步骤，后期维护时只需要定期给铰接位置加注润滑脂、检查齿轮啮合间隙即可，不需要复杂的调校流程，对于小型自动化设备的集成商来说，这类标准化的机械夹持结构可以直接套用在多数轻载搬运场景中，大幅缩短末端执行机构的设计开发周期。
