起重作业用直柄单钩结构设计

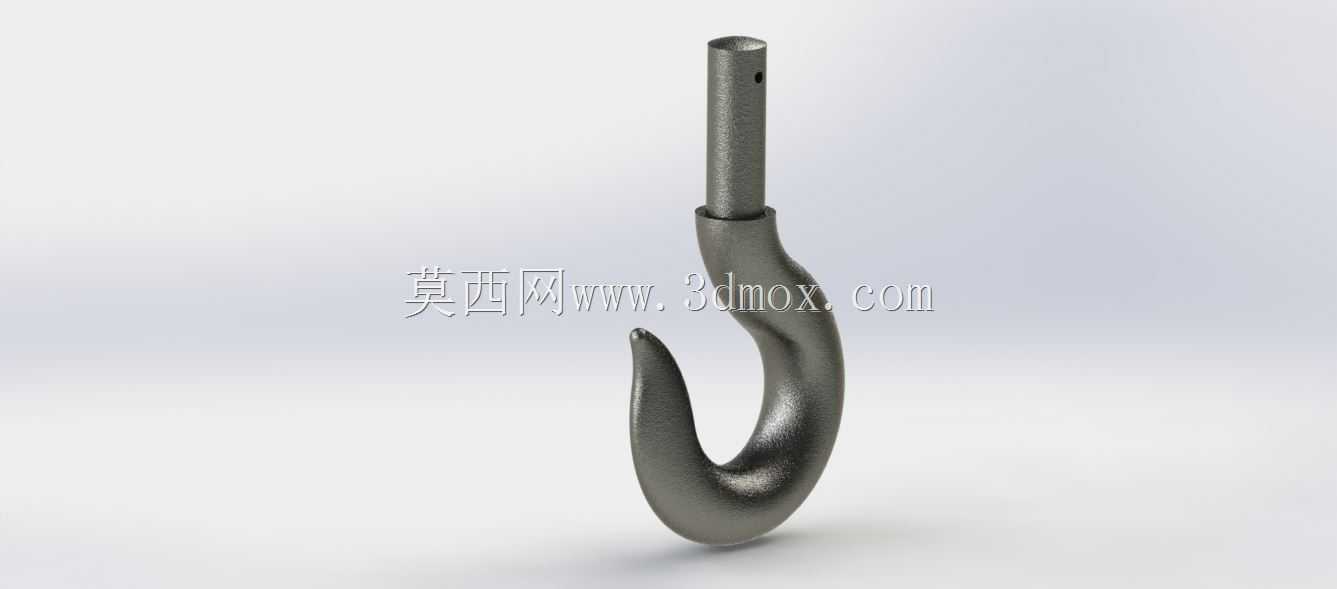

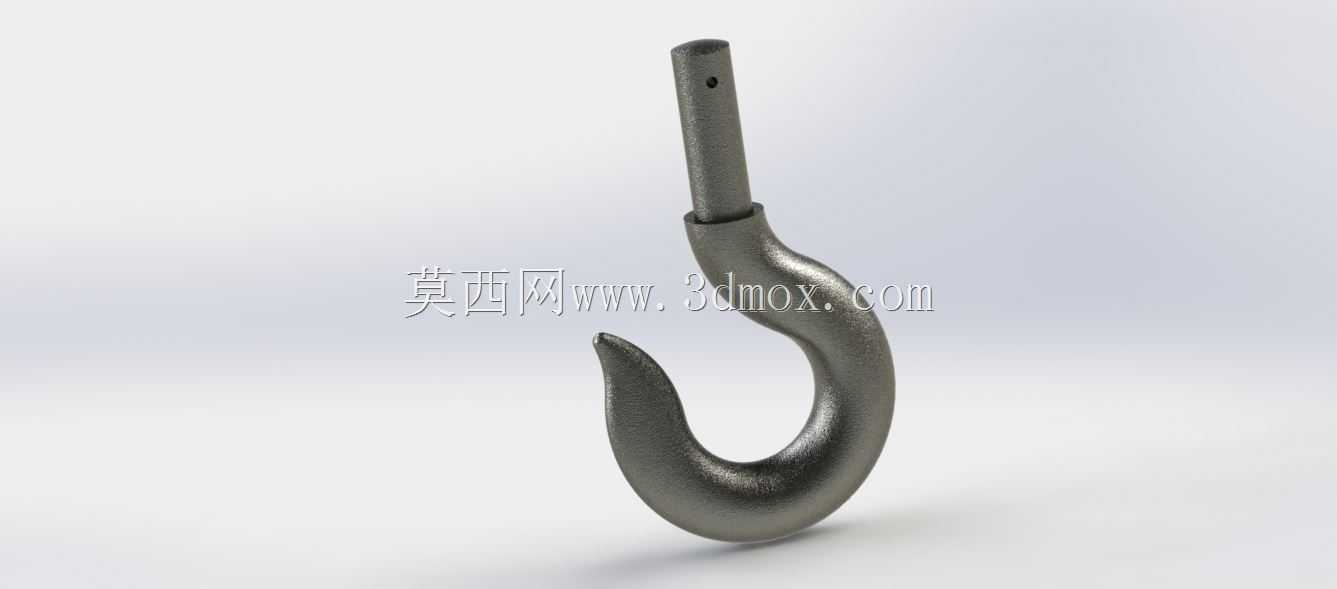

　　直柄单钩是起重吊装作业中应用最广泛的取物承载构件，常见于桥门式起重机、电动葫芦、手动葫芦、起重滑车以及各类临时吊装作业场景中，承担着连接起升机构钢丝绳/链条与被吊重物的核心传力作用，其结构可靠性直接决定吊装作业的安全冗余。从结构设计逻辑来看，该吊钩采用整体锻造式直柄结构，上端直柄段为安装配合段，设计有横向销孔，用于穿装圆柱销完成与吊钩横梁、推力轴承组件的装配连接，直柄段的外径尺寸与吊钩横梁的安装内孔采用间隙配合，保证吊钩可在横梁内自由转动，适配起吊过程中重物的姿态调整需求，避免起升钢丝绳出现扭转打结的问题。钩身部分采用大曲率圆弧过渡的C形钩腔设计，钩尖处做了向内收的防脱弧度，可降低吊索具从钩腔意外滑脱的风险，

　　钩身的截面从直柄与钩身衔接处向钩尖方向逐步平滑过渡，截面形状采用近似椭圆的受力优化截面，在保证足够抗弯、抗拉截面模量的同时，减少不必要的材料冗余，降低吊钩整体自重。设计过程中需要重点校核钩身危险截面的拉应力、弯曲应力组合载荷，直柄段的剪切应力，以及销孔位置的挤压应力，所有应力取值都需要符合起重吊具的安全系数要求，同时钩身的开口尺寸需要适配常用吊装带、钢丝绳索具、卸扣的连接尺寸，保证常规索具可顺利放入钩腔，不会出现卡滞或者配合间隙过大导致的索具受力偏移问题。安装边界方面，直柄段的长度需要匹配吊钩横梁、推力轴承、吊钩螺母的装配尺寸，预留足够的螺纹旋合长度（若为螺纹连接式直柄）或者销孔装配位置，保证吊钩装配后不会出现轴向窜动，

　　同时转动灵活无卡滞。实际使用中，该类吊钩需要配合防脱棘爪使用，进一步封闭钩腔开口，避免作业过程中吊索具脱出，钩身表面不允许存在裂纹、折叠、过烧等锻造缺陷，所有过渡位置都做圆弧打磨处理，避免应力集中导致的疲劳断裂问题。
