实验室力学试样制备用热螺旋压力装置

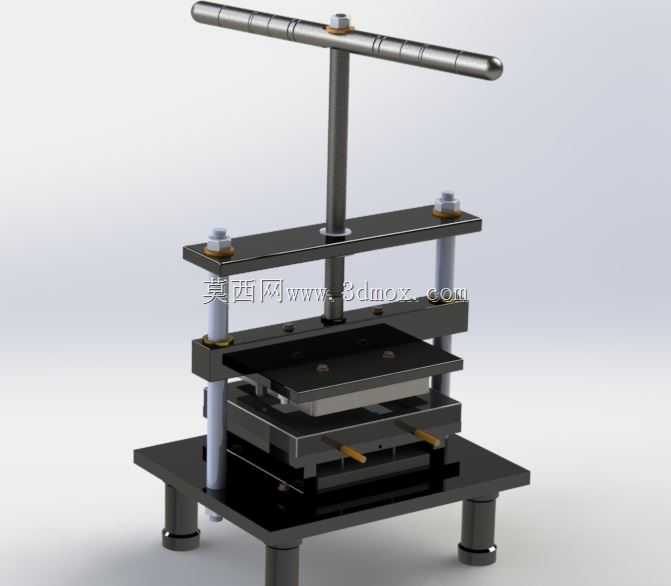

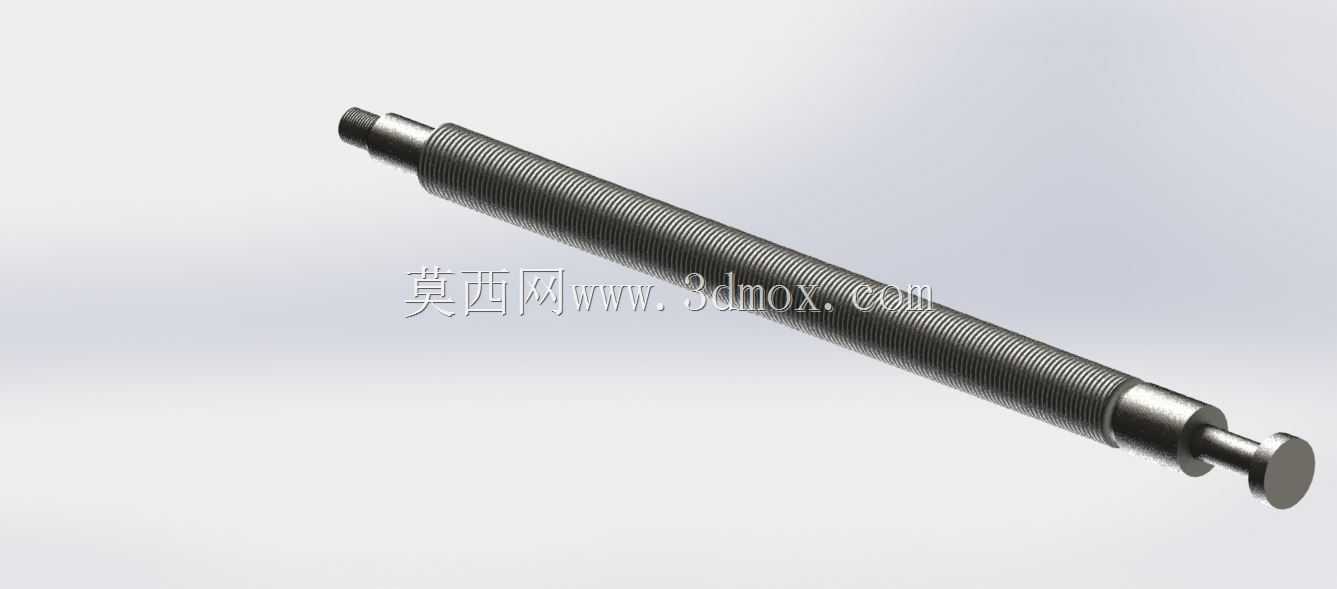

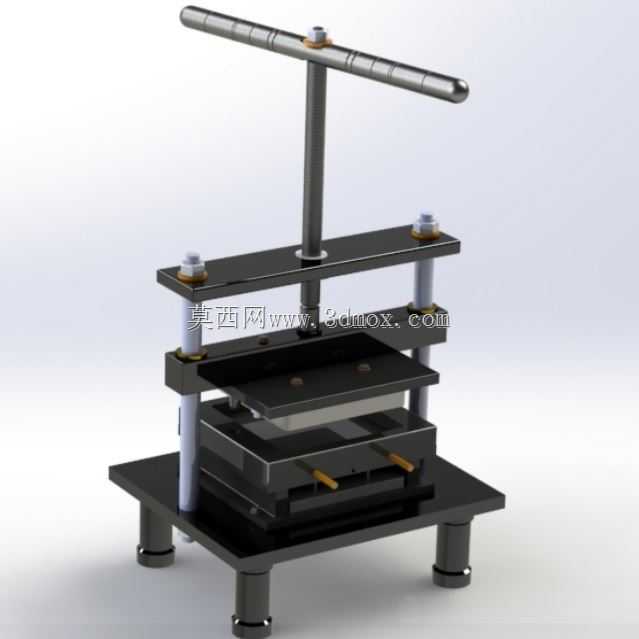

　　在材料力学性能检测的前置试样制备环节，热螺旋压力机是小批量样件热压成型的核心适配设备，主要面向金属、复合材料、高分子板材的标准样坯压制工序，解决实验室场景下小尺寸试样无法适配大型工业热压机的痛点。整套设备采用立式层叠框架结构，底部为方形安装底座，四角设置可调支撑脚，可直接固定在标准实验工作台面上，安装时仅需预留操作侧300mm的手柄转动空间，整体占地尺寸适配常规实验室台面布局，无需额外做地基预埋处理。施压核心采用梯形螺纹传动副，顶部横向操作手柄做滚花防滑处理，通过螺旋副的机械自锁特性实现保压功能，无需额外配置液压锁或气动锁紧元件，手动操作即可实现0-5kN区间的连续压力输出，施压过程的行程可通过顶部螺母的旋转圈数做粗略标定，

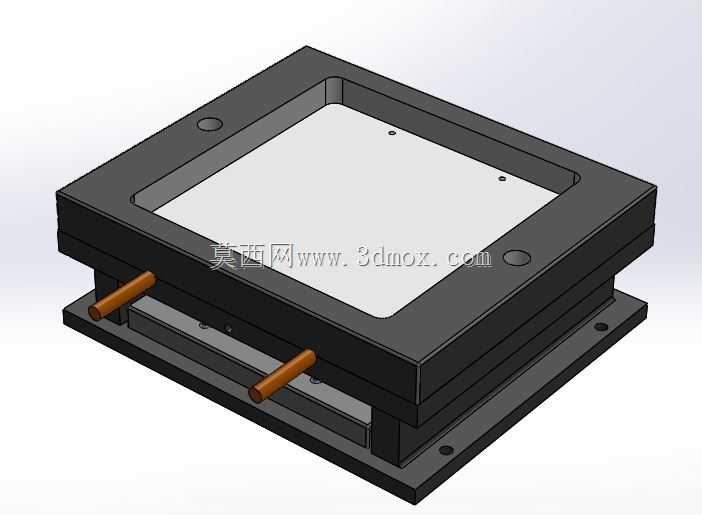

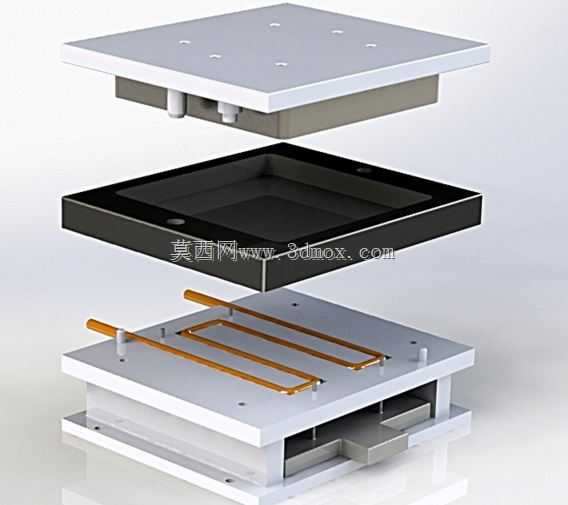

　　配合上下压板的平行度校准结构，可保证压制过程中样坯受力均匀，避免出现偏压导致的样件厚度差超标问题。设备的热压功能集成在中间层的加热模组上，上下热压板内置加热元件，可实现室温到200℃区间的温度调控，满足多数热固性复合材料、高分子板材的热压成型温度要求，热压板与支撑立柱之间设置隔热衬套，避免热量传导至螺纹传动副造成润滑脂失效，延长传动部件的维护周期。导向结构采用四根光轴立柱做垂直导向，上下活动板与立柱之间配置无油衬套，滑动过程无卡顿，可保证上下压板的平行度长期维持在0.05mm以内，压制不同厚度的样坯时无需反复调整压板平行度。整套设备的结构设计完全围绕小批量试样制备的需求做优化，没有冗余的功能模块，所有易损件均采用标准件配置，

　　后期维护时可直接采购通用五金配件替换，无需定制特殊加工件。在实际使用场景中，该设备可配合标准试样模具，直接压制出符合拉伸、弯曲、冲击试验要求的标准样坯，压制后的样坯仅需做简单的飞边处理即可进入后续检测工序，相比采用大型工业压力机做小试样压制，能耗降低80%以上，操作灵活性大幅提升，适合高校材料实验室、企业质检部门的小批量试样制备需求。建模过程中对螺旋传动副的配合间隙、导向立柱的同轴度、热压板的平面度都做了装配级的参数还原，所有配合面的公差设定都符合实际加工装配要求，可直接用于设备的结构改进、非标定制的参考设计，也可作为机械原理课程中螺旋传动、压力设备结构的教学演示模型。
