三爪轴承拆卸拉马结构设计

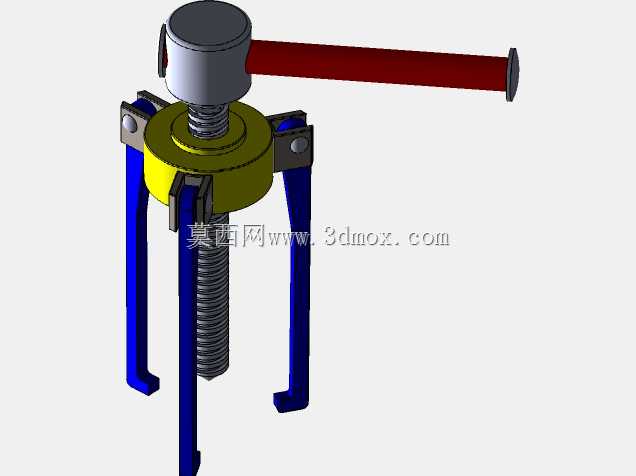

　　这款三爪拉拔工具的核心应用场景覆盖机修车间、设备维保班组、汽车维修工位等涉及过盈配合传动件拆卸的作业场景，日常作业中主要用于从旋转轴、轴承盲孔内取出轴承、皮带轮、齿轮等过盈装配的传动零件，最常见的工况是从变速器输入输出轴上拆卸带保持架的滚珠轴承或锥形滚子轴承，也可适配小型联轴器、同步轮的拆卸作业。从结构设计逻辑来看，三个拉爪采用均布铰接设计，可根据待拆卸零件的外径调整张开角度，适配一定尺寸范围内的圆形零件拆卸需求，拉爪的勾头做了加厚处理，作业时勾住待拆零件的下端面，避免拉拔过程中滑脱；中心的施压螺杆采用梯形螺纹设计，相比普通三角螺纹具备更高的承载能力，旋转时的轴向进给更平稳，不会出现卡滞或滑牙问题，螺杆顶端的横向手柄采用长力臂设计，

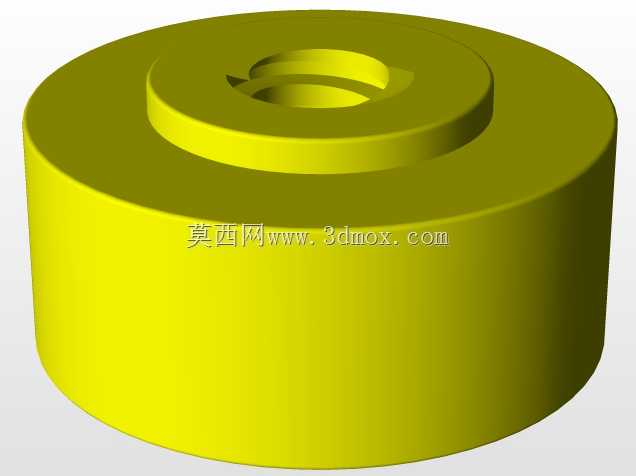

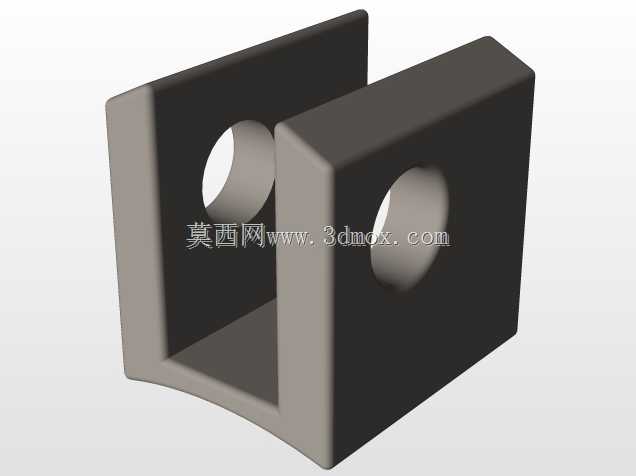

　　手动旋转时可借助杠杆原理放大输入扭矩，无需额外加接套管即可输出足够的轴向顶推力，部分工况下也可将手柄替换为外六角接头，配合套筒扳手或电动工具驱动，提升拆卸效率。设计过程中充分考虑了作业边界，拉爪的最大张开行程覆盖常规小型到中型轴承的外径范围，中心螺杆的有效行程满足常规轴承从轴端脱出的位移需求，整体结构的受力路径经过优化，顶推轴端的力通过中心螺杆传递到顶部横梁，再均匀分散到三个拉爪上，避免单侧受力导致零件变形或拉爪断裂；拉爪与横梁的铰接轴采用过盈配合压装，铰接间隙控制在极小范围内，避免拉拔过程中出现晃动偏移。作业时将中心螺杆的顶端对准待拆轴的轴心端面，调整三个拉爪的位置使其均匀勾住待拆零件的下端面，保持整体与轴的同轴度后旋转手柄，

　　中心螺杆逐步顶推轴端，反向带动拉爪将待拆零件从轴上平稳拉出，相比两爪拉马，三爪结构的受力更均匀，不会出现偏载导致的零件卡滞、轴面刮伤问题，对于薄壁类轴承的拆卸也能避免外圈受力不均断裂的情况。工具整体采用工具级合金钢材质制作，关键受力部位做了热处理强化，硬度高于待拆卸的常规传动零件，避免长期使用后出现拉爪变形、螺纹磨损的问题，整体结构紧凑，无需额外辅助动力源，手动即可完成作业，适合现场无液压动力的维保场景使用，相比液压式拉拔器，手动三爪结构的维护成本更低，不存在液压油泄漏、密封件老化的问题，适配各类复杂的现场作业环境。
