铝型材长钢管在线缠绕包装设备结构

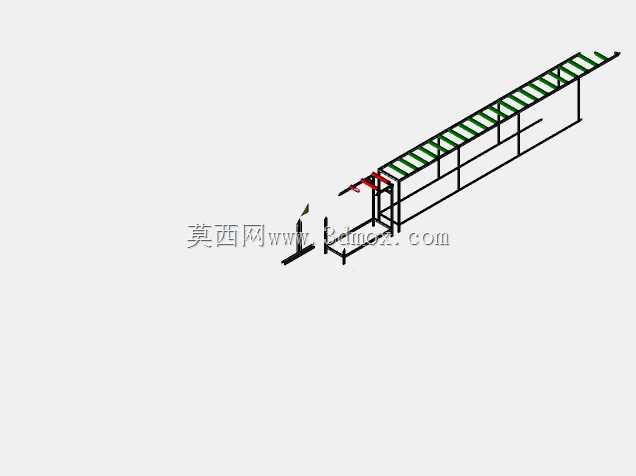

　　该设备针对6米定尺长条形物料的外包装缠绕作业设计，主要适配建筑铝型材、无缝钢管、长条型材等轴向尺寸较长、径向截面规整的工件外包装工序，常见于铝型材深加工车间、钢材流通仓储、建材成品出库段的包装工位，替代传统人工缠绕包装的作业模式，解决长尺寸物料周转时外包装易松散、防护层包裹不均的问题。设备整体采用贯通式布局，进料端与出料端均配置无动力辊道输送段，辊道采用分段式绿色防滑辊面设计，单段辊道的支撑腿采用方管焊接框架结构，可根据现场车间的物料输送高度调整支腿调节脚的安装高度，适配上下游输送线的对接高度差，安装时需预留进料端至少1米、出料端至少7米的物料通行空间，设备主体框架的安装地面需做硬化处理，避免长期运行出现框架沉降偏移。

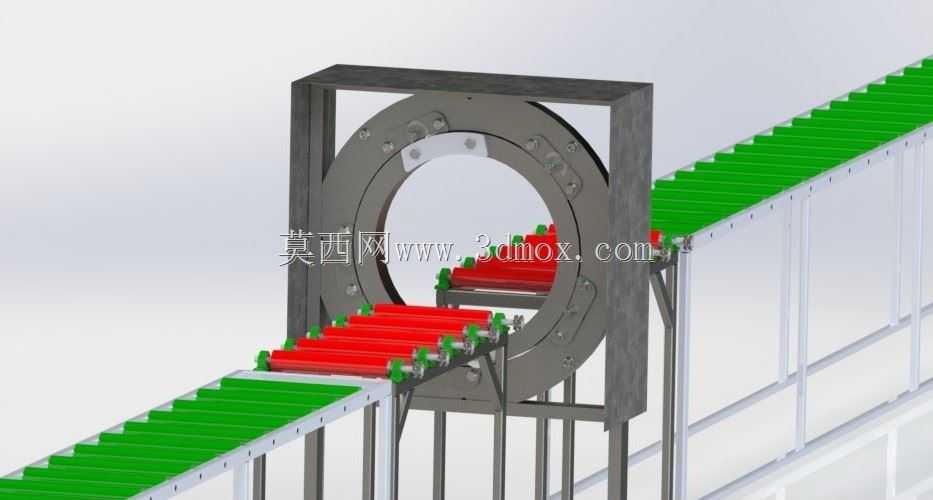

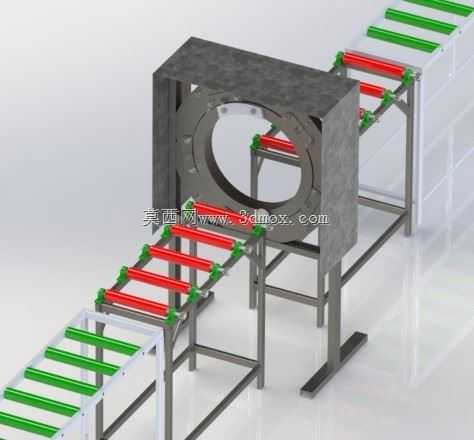

　　核心缠绕机构采用立式环形回转框架设计，回转支撑采用大直径回转轴承承载，环形架上预留缠绕膜安装座与张紧调节结构，运行时环形架绕穿过中心通孔的物料做周向回转，缠绕膜随回转动作逐层包裹在物料外表面，进料侧的红色夹持输送段采用同步带驱动的压辊结构，可根据物料的截面高度调整压辊的下压间隙，保证物料输送过程中不出现轴向偏移，避免缠绕过程中出现包装膜褶皱、搭接宽度不均的问题。设计阶段针对长物料易弯曲下垂的问题，将环形架的中心通孔高度与辊道输送面的高度差控制在合理范围，同时在环形架的进出料侧各设置一组导向托辊，对进入缠绕工位的物料做径向支撑，避免长物料端部下垂刮蹭环形架内壁。设备的驱动部分采用减速电机搭配链传动结构，

　　分别驱动环形回转架与输送辊道的运行，可根据物料的包装密度要求调整回转转速与输送速度的匹配参数，实现不同搭接率的缠绕包装效果，框架外侧设置全封闭防护钣金，避免回转运行时缠绕膜甩出或人员误触运动部件，整体结构的模块化设计可拆分运输，现场安装时仅需对接输送段与主体框架的连接螺栓，无需复杂的现场焊接作业，适配多数中小型加工车间的设备进场安装条件。
