颗粒粉料自动灌装充填工位结构

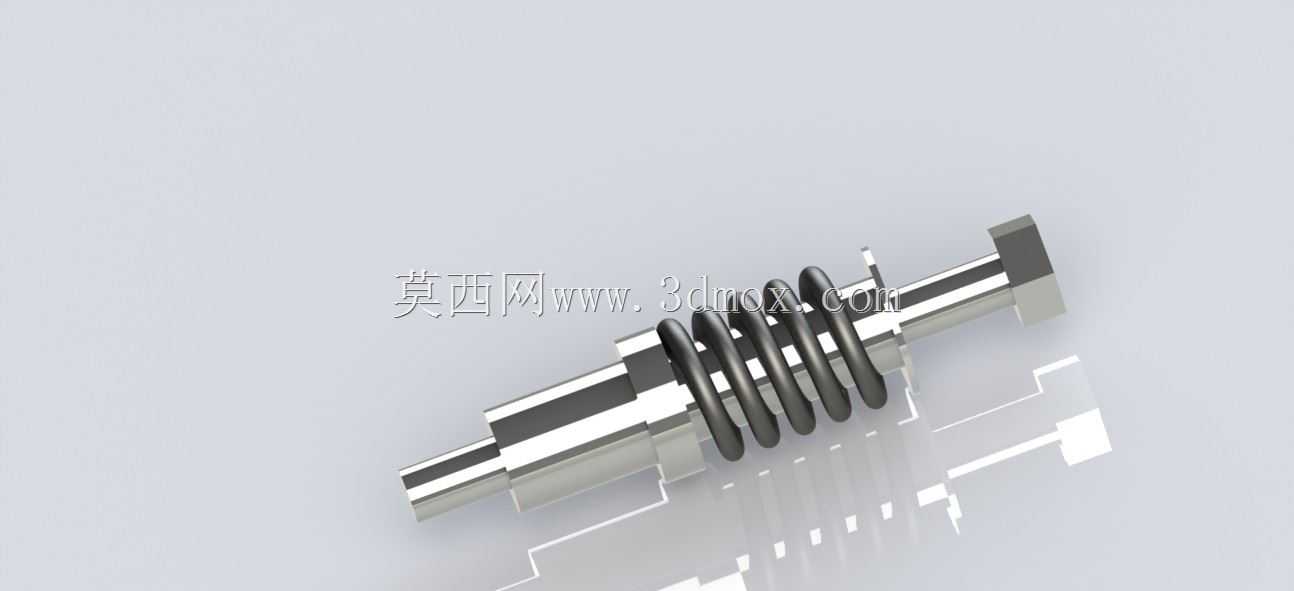

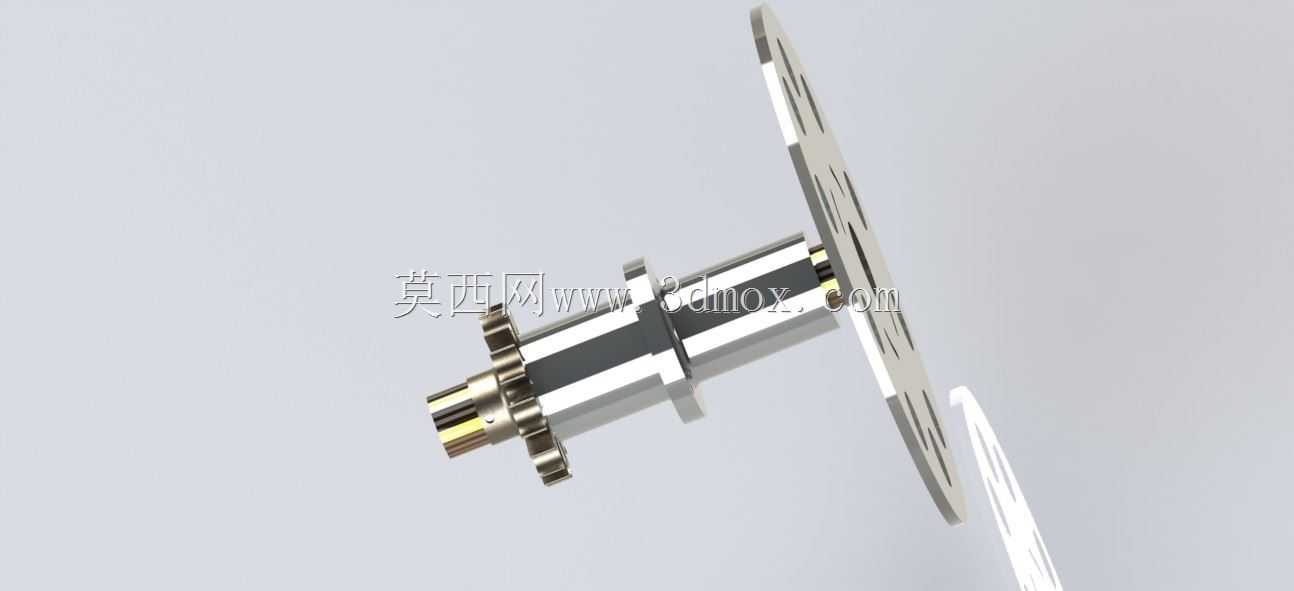

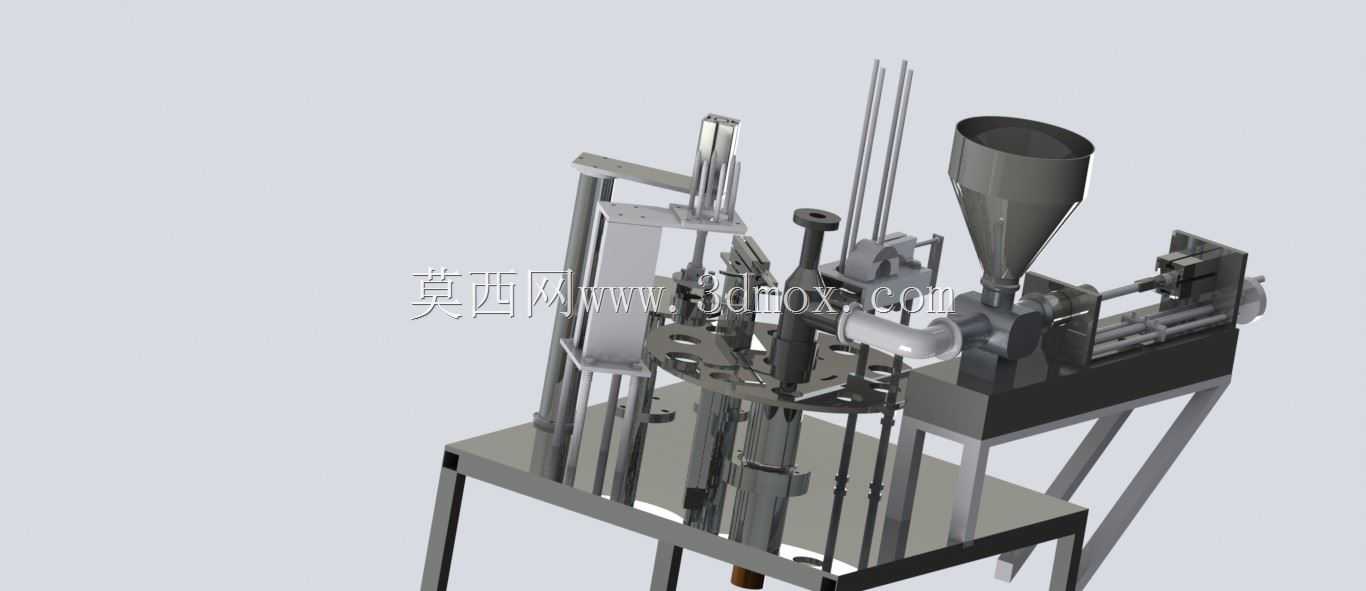

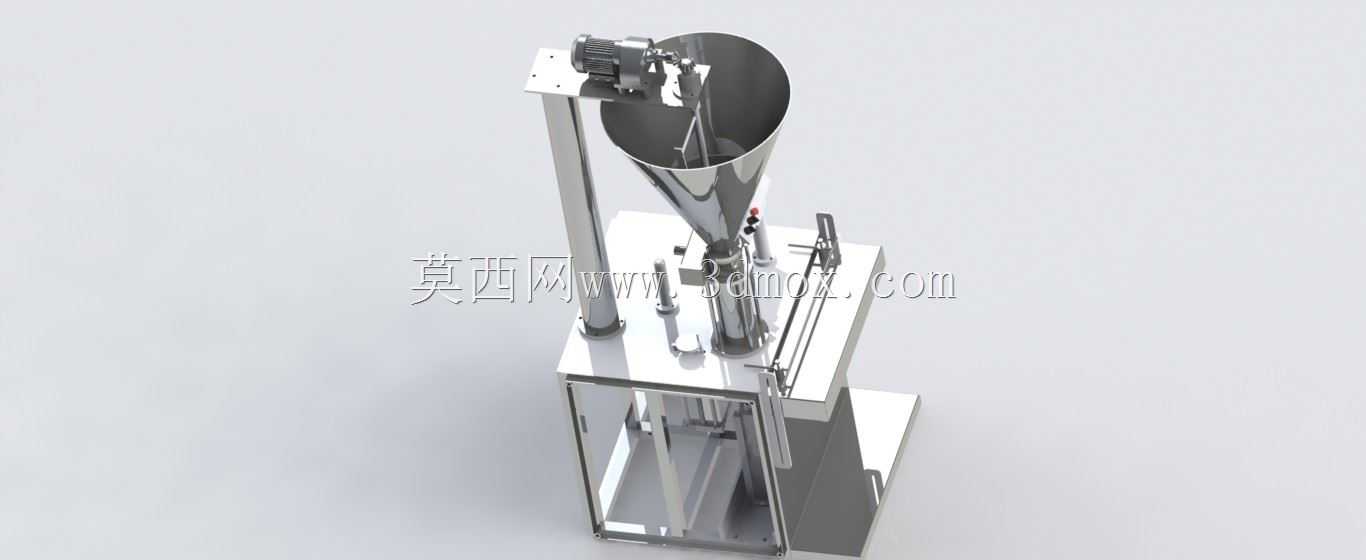

　　这套结构面向小剂量颗粒、粉料或混合物料的定量充填工序，常见于食品、医药、日化及小五金配件包装线。整机以转盘式多工位布局为核心，料仓内物料经锥形料斗集中进入水平输送段，再由螺杆或推杆式计量机构完成定容给料，下方容器随间歇分度盘转至充填位置后接料，随后转入后续检测、压盖、封口或下料工位。转盘上的定位孔用于承托容器并限制径向窜动，立柱、导向轴和支架共同保证执行件在高频启停下的重复定位精度。设计时需要先明确物料特性：流动性好的颗粒可采用较短料道与较大出口，避免架桥；细粉则要考虑排气、防扬尘和螺杆填充稳定性，必要时在接口处增加密封或吸尘空间。料斗锥角、出口直径、输送螺杆导程与行程直接决定每圈或每次推送的容积范围，

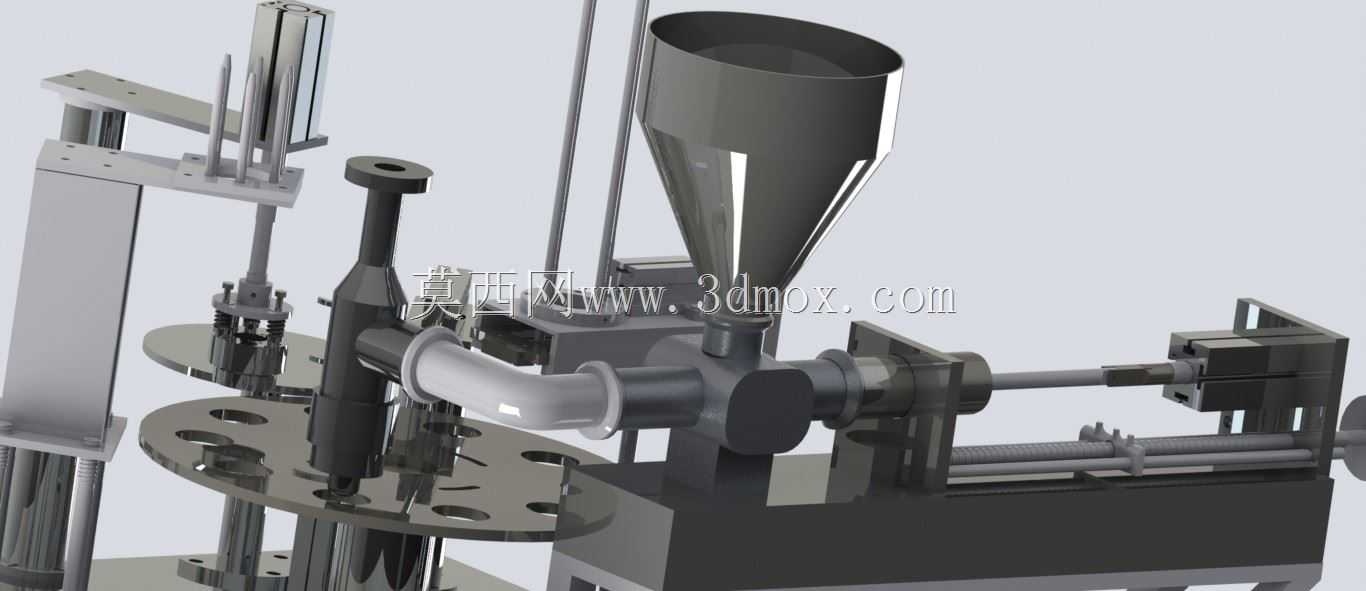

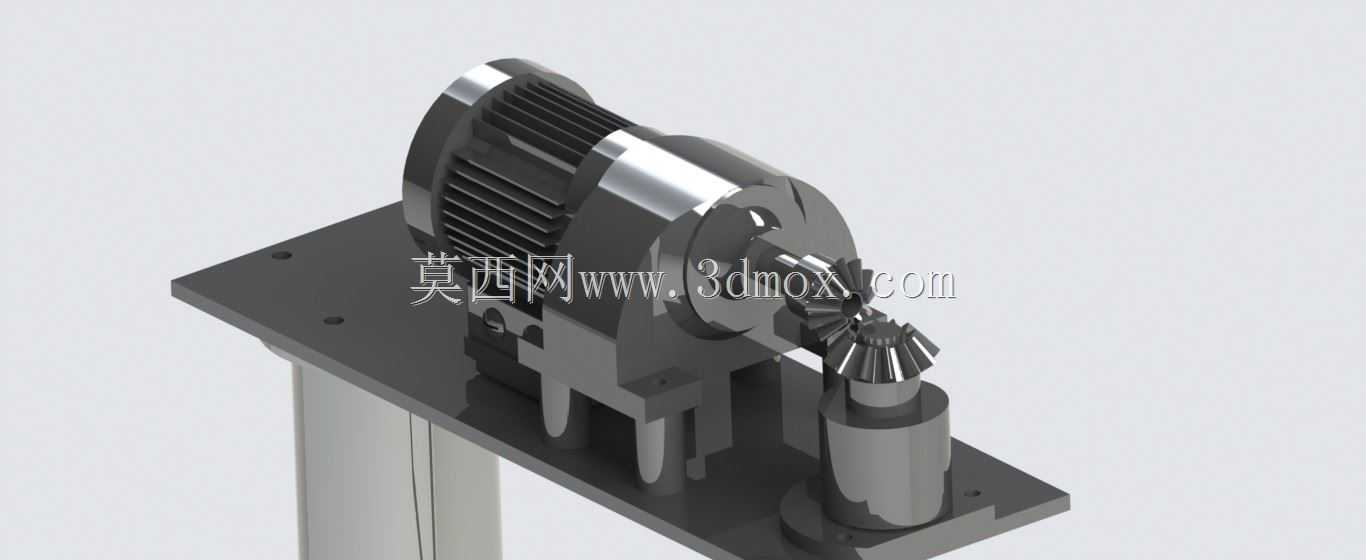

　　水平输送段与垂直落料口之间采用弯管过渡，可降低物料冲击并使填充更连续。机架部分以底板作为安装基准，各立板、轴承座、导向杆和驱动单元围绕分度中心布置，既缩短传动链，也便于维护时拆解单组模块。执行端的升降导向结构用于适配不同高度容器，充填嘴可在接近瓶口或杯口时下行，减少飞溅与粉尘外溢。从安装边界看，模型需预留驱动电机、联轴器、传感器及管线的空间，转盘直径与工位数决定整机占地长度，料斗高度影响上料方式和上方净空，底部支撑面应保证水平并留出检修通道。结构建模时重点处理同轴度、行程干涉、螺钉可调位置以及易磨损件的更换路径，使设备在连续生产中兼顾计量稳定性、换型便捷性与现场清洁要求。
