钣金折弯U型限位安装固定支架结构

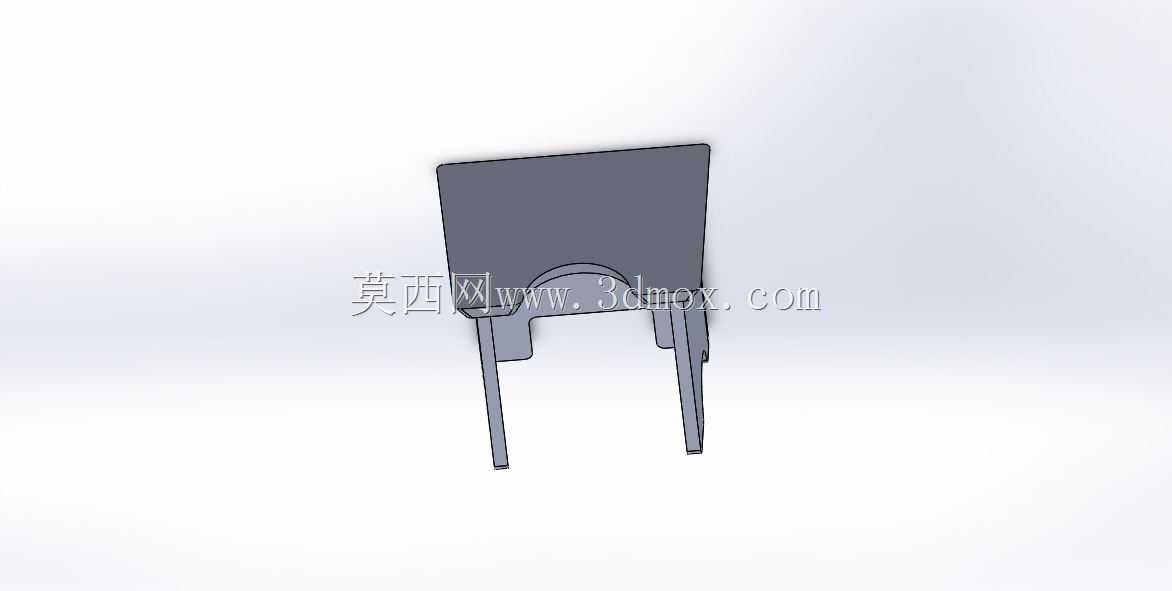

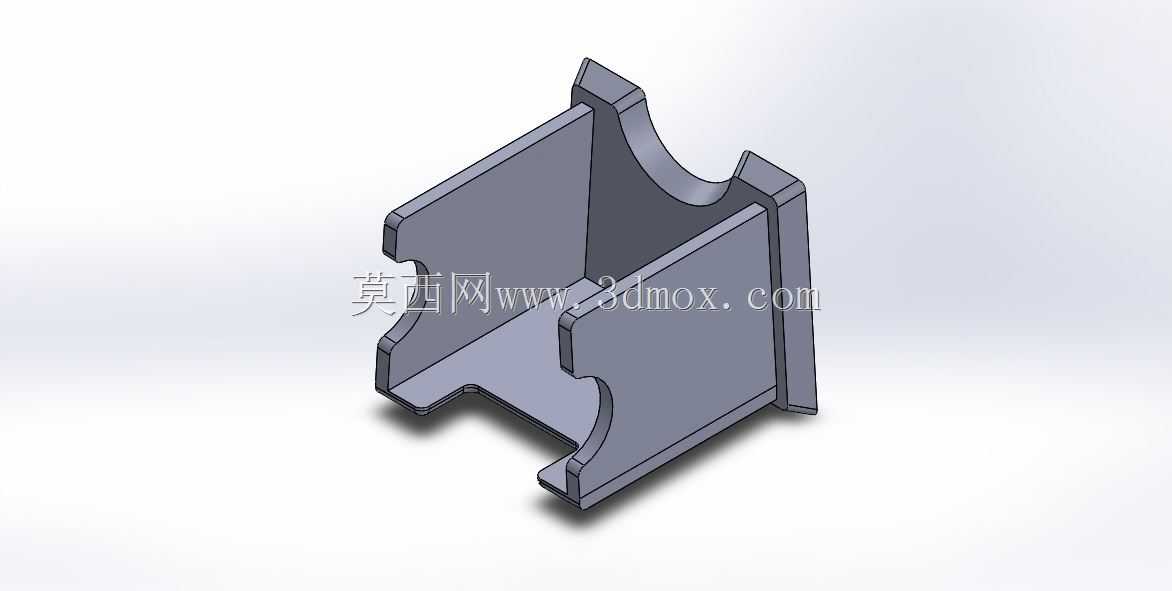

　　日常做设备结构配套设计时，这类钣金折弯成型的固定支架，多应用在小型传感元件、管线模块的安装限位场景里，比如教学实验台的走线侧装、小型检测工位的元件托装、轻型工装台的侧边卡位固定都能用到，不需要额外做复杂的焊接拼接，单靠钣金折弯工艺就能完成主体成型，加工成本低，批量生产的一致性也容易控制。从结构设计逻辑来看，主体采用U型槽式的折弯构型，两侧立边做了等高度的向上延伸，其中一侧立边顶部开出圆弧缺口，刚好适配圆柱类构件的卡入限位，底部承托边的两端也开出对称的半圆卡槽，既可以避让安装面的凸起螺柱，也能作为管线穿过的让位口，避免装配时出现干涉。两侧立边的外侧做了外翻的窄边折弯，相当于给薄壁钣金增加了加强筋结构，

　　不需要额外焊接加强筋就能提升立边的抗形变能力，当支架承受侧向的卡装力时，外翻边能分散应力集中点，避免薄壁钣金出现弯折变形。设计时的安装边界需要重点把控，主体槽内的净宽度要匹配被固定构件的外形宽度，预留0.2到0.5mm的装配间隙，既方便构件顺利卡入，也不会出现过大的旷量；立边的高度要覆盖被固定构件1/3以上的接触高度，保证卡装后的稳定性，避免构件受外力后从槽内脱出。底部承托面的平面度需要在折弯工序后做校平处理，保证和安装基面贴合时没有翘曲，固定孔位如果后续需要追加，可在底部平面的空余位置加工，不会破坏两侧的折弯受力结构。这类支架的材料多选1.2到2mm厚度的冷轧钢板，表面做喷塑或者镀锌处理，适配室内常规工况的防锈需求，

　　如果应用在有腐蚀的环境，也可以更换为同厚度的304不锈钢板材，折弯参数对应调整即可。实际装配时，既可以通过底部的安装孔用螺丝锁固在安装基面上，也可以利用两侧的卡槽做卡扣式快装，针对需要频繁拆装更换元件的工位，快装结构能大幅提升维护效率，不需要反复拧动固定螺丝。做三维建模时，要提前预留折弯工艺的R角余量，避免展开下料后出现尺寸偏差，折弯处的内R角一般取板材厚度的0.5到1倍，防止折弯处出现开裂或者应力集中的问题，外翻边的折弯角度要严格控制在90度，保证和安装基面的平行度，避免装配后出现歪斜。
