传感器配套定位固定折弯支架结构

　　在工业传感检测工位的布局中，这类折弯型定位固定件是保障检测精度的基础结构件，常见于自动化产线的工件到位检测、位置校验、尺寸分选等场景，直接决定传感器的安装稳定性与检测位姿一致性。从实际使用场景来看，这类零件多搭配漫反射式、对射式光电传感器或是小型电感式接近开关使用，安装在输送线侧边、工装夹具定位端、机械手末端执行器旁，既要为传感器提供刚性支撑，避免设备运行振动导致检测位偏移，也要通过自身的结构折弯避让周边的运动部件，防止产线运行过程中发生结构干涉。

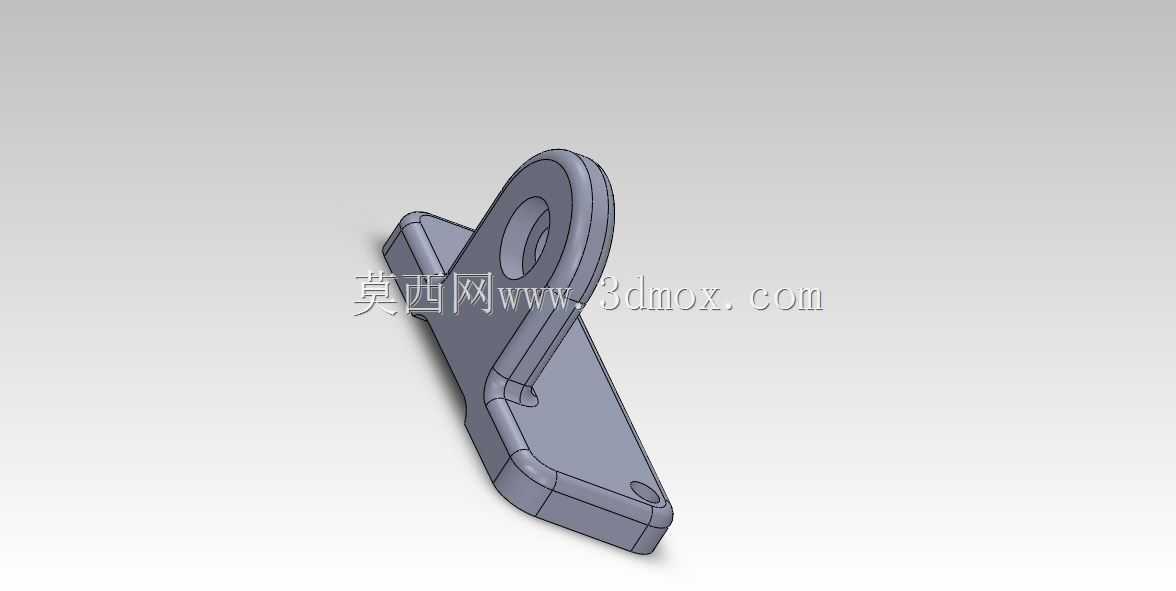

　　设计这类零件时，首先要匹配传感器的安装孔位标准，上端带孔的弯折耳位是传感器的固定安装面，孔位公差控制在H7级别，保证传感器安装后不会出现径向窜动，耳位的折弯角度经过反复校核，刚好让传感器的检测端面正对待检测工件的触发位置，不需要额外增加角度调节垫片就能满足检测角度要求。下部的平直段是零件自身的安装基面，上面预留的沉头孔用来将整个支架锁紧在设备机架或是工装基板上，基面的平面度控制在0.05mm以内，避免锁紧后支架出现翘曲，连带传感器检测角度出现偏差。

　　零件整体采用折弯一体成型结构，没有多余的拼接焊缝，整体刚性更好，长期受设备振动影响也不会出现连接松动的问题。所有棱边都做了R1.5的圆角倒钝处理，既避免安装调试过程中划伤操作人员，也不会在拆装传感器时刮伤传感器的外壳线缆。从安装边界来看，零件整体厚度控制在3mm，安装后突出安装基面的高度不超过45mm，横向占用空间不到30mm，在紧凑的工装布局中也能灵活布置，不会和周边的气缸、导轨、输送辊道等部件产生空间冲突。折弯处的过渡圆弧做了加强处理，即使传感器安装时受到额外的侧向力，折弯位置也不会出现形变断裂，能够长期保持安装位的精度稳定，减少日常运维中反复校准传感器位置的工作量。
