3寸管接式偏心夹头金属接头设计

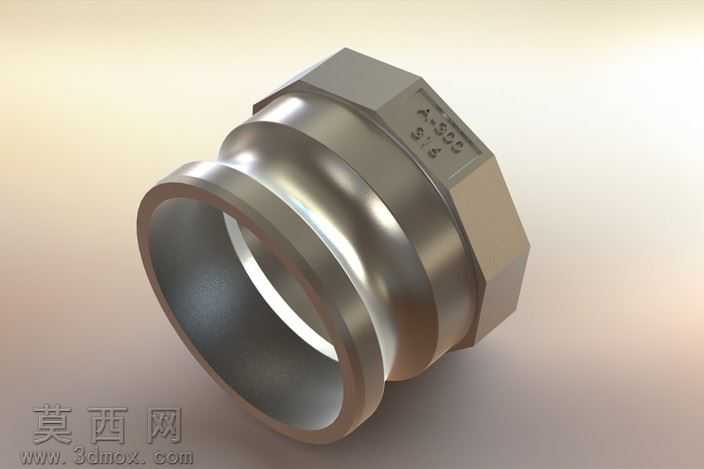

本作品为3寸规格管接式偏心夹型金属接头的三维设计成果，建模阶段以实际管路快接配件的功能需求为核心出发点，先通过测绘同类型成熟产品的核心尺寸，确定接头的整体比例与各段结构参数：一端为外六角结构，用于安装时配合扳手施加拧紧力矩，六角的对边尺寸、倒角角度均严格参照五金管件的通用安装标准设计，保证与常规拆装工具的适配性；另一端为阶梯式插接结构，多层环形凸台的尺寸公差经过反复校核，可与对应规格的阴端接头实现紧密卡合，满足管路连接的密封与抗拉脱需求。建模过程中采用参数化设计思路，将接头的公称通径、六角厚度、插接段长度、凸台间距等核心尺寸设置为可调整参数，方便后续衍生不同规格的同系列接头产品，大幅提升同类型零件的设计效率。材质与渲染环节，针对接头实际采用的不锈钢材质进行参数调试，还原金属表面的亚光金属质感，对接头表面的锻造纹理、棱角处的高光反射、内孔的粗糙加工质感都做了分层材质设置，渲染时采用柔和的侧方主光源搭配环境补光，清晰呈现接头的结构轮廓与金属材质特性，同时在六角端面上还原了规格标识的刻印细节，让模型的真实感进一步提升。结构设计上，重点优化了偏心夹结构的卡合角度，通过模拟接头插接时的受力路径，调整卡合面的倾斜角度，既保证安装时可顺畅推入对接，又能在管路带压状态下实现自锁防脱，接头内部的通径做了平滑过渡处理，减少流体输送时的阻力损失，各段连接处的圆角、倒角均做了工艺性处理，避免加工时出现应力集中的问题，同时适配金属锻造、数控车削的常规加工工艺，保证设计成果可直接落地生产。
