PG11规格PVC电缆防水接头

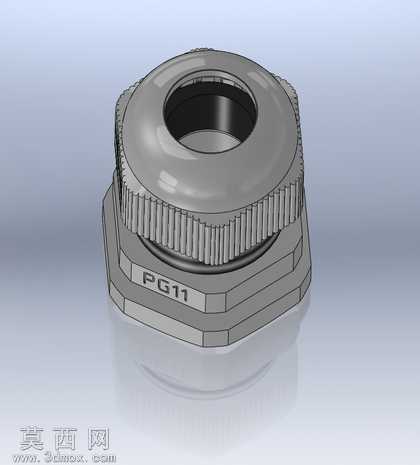

本模型为PG11规格PVC材质电缆防水接头，采用三维参数化建模方式完成全结构设计，建模过程严格遵循电缆接头的行业尺寸规范，对每一处结构细节都做了精准还原。模型整体分为六角锁紧底座、中部密封主体、顶部滚花旋紧螺母三个核心部分，建模时首先绘制六角底座的截面草图，通过拉伸凸台命令生成底座基体，对底座的棱角处做了符合实际生产要求的圆角处理，避免应力集中问题。中部密封主体部分还原了接头的外螺纹结构，采用螺旋线扫描切除的方式生成标准螺纹牙型，保证螺纹配合的精度符合通用连接标准，同时在主体与螺母的配合位置预留了密封件安装槽位，还原了防水接头的密封结构设计。顶部的旋紧螺母外侧做了滚花防滑结构，建模时通过圆周阵列的方式生成均匀分布的滚花纹理，既还原了实物的外观质感，也体现了该结构方便徒手旋紧的实用设计。模型渲染阶段采用哑光硬质PVC材质，还原了PVC塑料的半哑光质感，对金属嵌件部分做了金属光泽材质区分，通过环境光遮蔽效果突出各部分的结构层次，清晰展现接头的装配关系。该接头的设计思路围绕线缆穿设后的固定与防水需求展开，六角底座用于和设备面板的安装孔配合锁紧，中部的密封结构可在旋紧螺母时挤压内部密封胶圈，抱紧穿入的电缆，同时实现IP等级的防水防尘效果，滚花螺母的设计无需额外工具即可完成线缆端的锁紧操作，适配PG11规格的线缆穿设需求，整体结构紧凑，各部件的配合间隙都按照实际装配公差做了预留，模型可直接用于接头的结构验证、装配模拟以及相关电气设备的布线设计参考，完整还原了这类常用线缆固定配件的全部结构特征。
