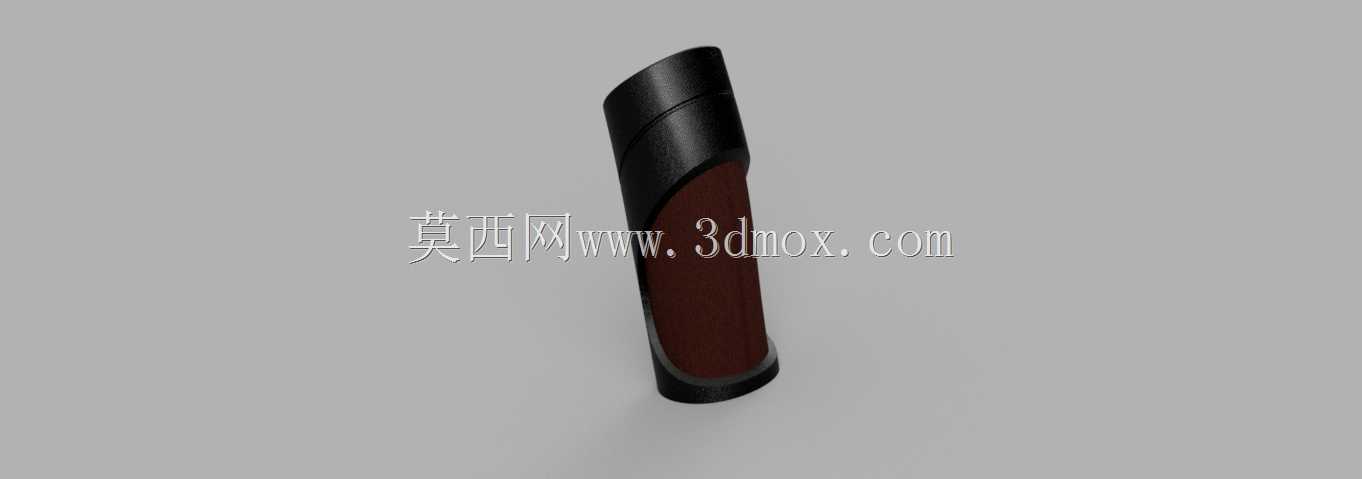

曲面造型立式小型空气清新装置结构

　　该曲面造型的立式小型构件，可适配桌面级空气清新设备、桌面装饰摆件等多类民用小型器具的结构开发需求，在民用小家电、桌面文创产品领域有较高的适配性。从实际使用场景来看，这类立式小尺寸构件常放置于办公桌、卧室床头柜、车载杯架等狭小平面区域，因此设计阶段首先要控制整体占地边界，其底部采用小直径圆形承托结构，直径控制在40mm以内，放置时不会占用过多桌面有效使用面积，整体高度控制在120mm左右，竖向延伸的造型不会遮挡桌面其他物品的摆放视线，适配多数狭小平面的放置需求。

　　设计思路上采用了大曲率弧面拼接的造型逻辑，主体外轮廓为非规则圆柱曲面，侧部做了斜切式的曲面收边，打破了常规直筒造型的呆板感，同时斜切面可预留出功能区的安装位置，比如香薰挥发口、状态指示灯、触控按键等功能模块的安装位，不需要额外在壳体上做凸起结构，保证整体外观的流畅性。壳体采用上下分段式的拼接结构，上部黑色段为功能仓，可容纳电路板、电池、小型风机等核心元器件，下部深色段为耗材仓，可放置香薰棉片、过滤模块等需要定期更换的部件，分段式的拼接缝隐藏在曲面转折位置，不会破坏整体外观的完整性，同时方便用户拆卸更换耗材，不需要额外借助工具即可完成开合操作。

　　从功能特性来看，该结构的曲面外壳做了1.5mm的均匀壁厚设计，既满足注塑成型的工艺要求，避免出现壁厚不均导致的缩水、翘曲等成型缺陷，也能保证壳体的结构强度，日常使用中轻微磕碰不会出现壳体开裂的问题。底部承托位置做了内凹的防滑胶圈安装槽，安装1mm厚的硅胶防滑圈后，放置在光滑桌面、玻璃台面上不会出现滑动移位的问题，同时能缓冲设备运行时风机产生的轻微振动，降低运行过程中产生的共振噪音。侧部的曲面过渡处做了R2的圆角处理，没有尖锐棱角，日常拿取时不会划伤手部，符合民用小家电的安全设计规范。

　　在安装边界的考量上，内部功能仓的预留空间可容纳直径30mm、高度50mm的圆柱形元器件组，适配市面上多数小型离心风机、3.7V柱状锂电池的安装尺寸，耗材仓的空间可容纳直径28mm、高度40mm的柱状香薰耗材，不需要对现有通用小型元器件做定制化修改即可完成装配，能有效降低后续产品开模、元器件采购的综合成本。曲面的分型线设置在造型的后侧视觉盲区，合模后产生的飞边、合模痕不会出现在正面视觉区域，能减少后续外观打磨、喷涂的工序成本，提升量产时的外观良品率。
