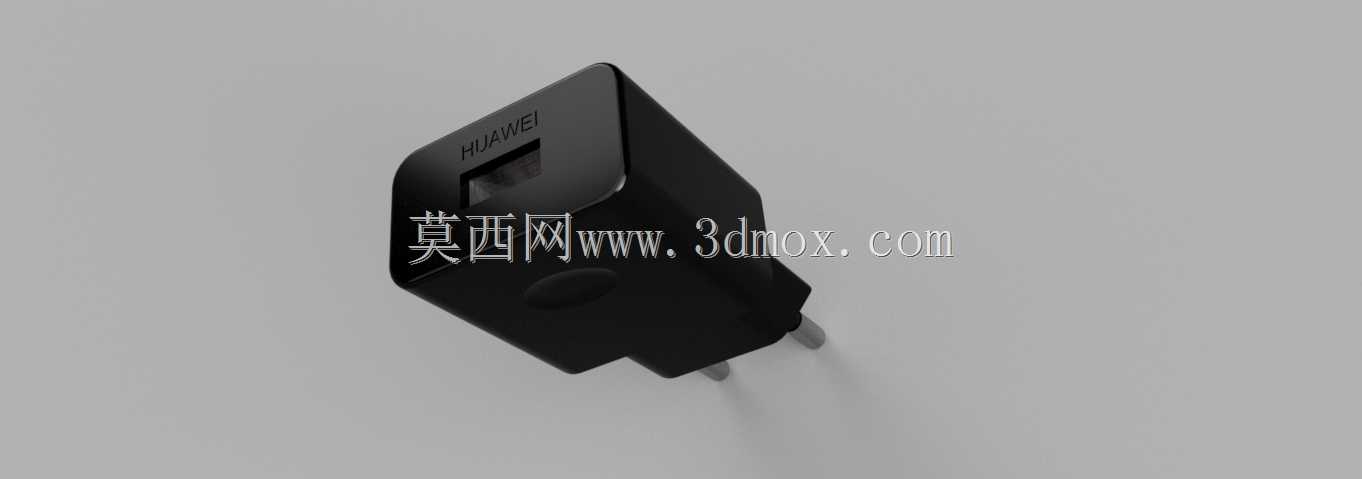

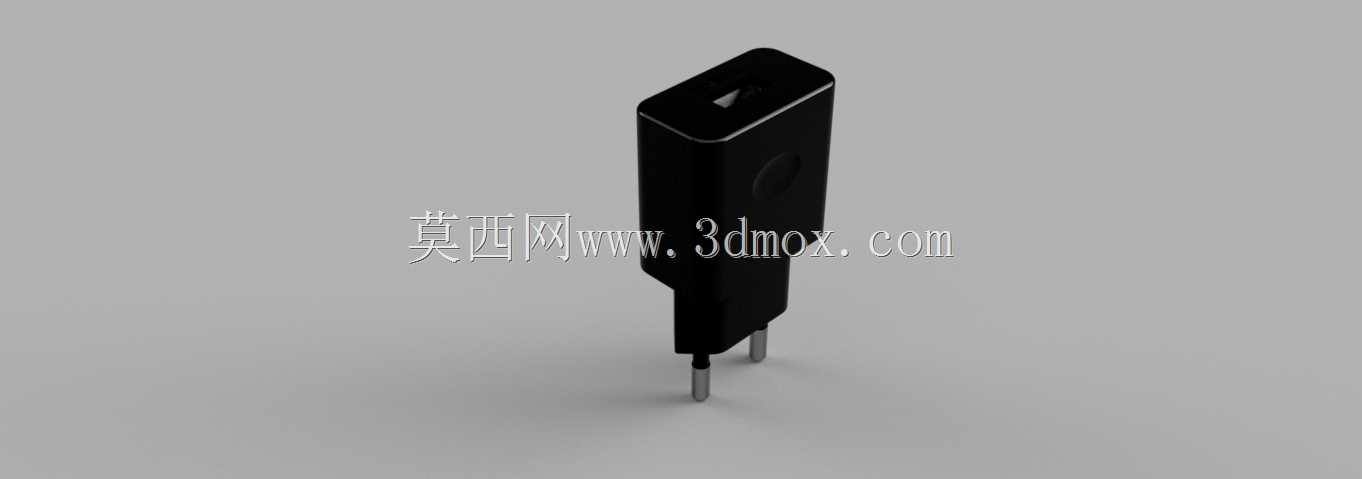

欧规插脚式华为电源适配器结构设计

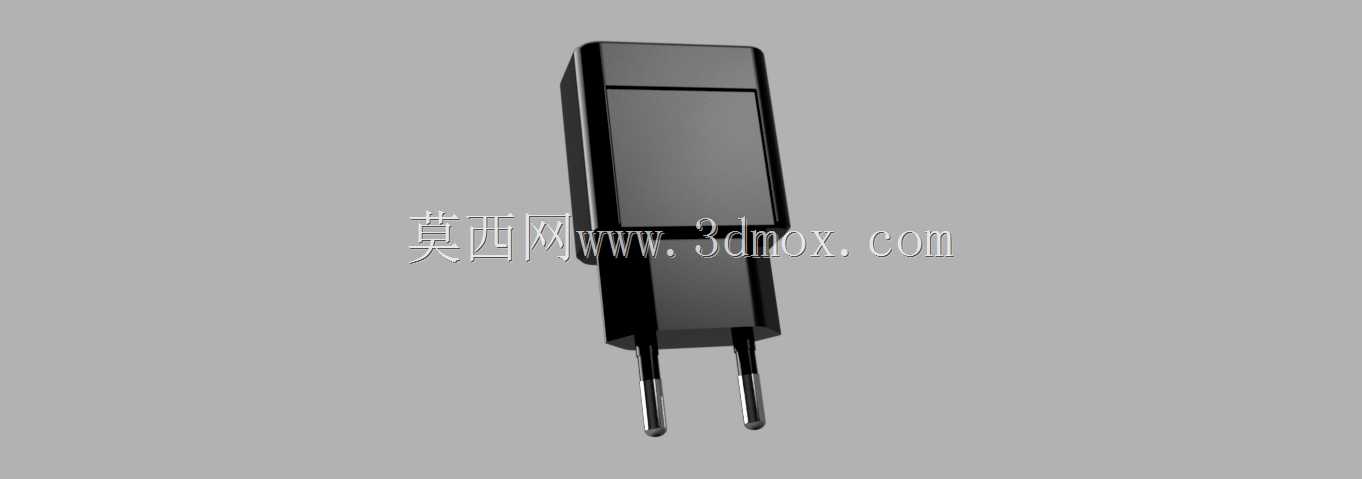

　　日常接触的插墙式电源适配器，是消费电子供电链路里最容易被忽略的基础部件，这款欧规双插脚的华为充电器结构，在做三维建模时首先要卡准的就是插墙端的安装边界——欧规插脚的中心距、插脚外露长度、插脚直径都要符合对应区域的墙插适配标准，插脚根部和壳体的衔接处要做圆角过渡，避免插脚受插拔力矩时出现应力集中，长期使用后出现插脚松动、壳体开裂的问题。从实际应用场景来看，这类小功率适配器主要给手机、小型数码外设提供交流转直流的供电转换，插墙使用时不能突出墙面过多，否则容易被路过的物体磕碰，或是在狭窄的插座位上挤占相邻插孔的空间，所以建模时壳体的厚度控制、内部元器件的堆叠排布都要围绕紧凑化的目标来做。

　　设计思路上，首先要拆分壳体的上下盖配合结构，插脚端的下盖要预留插脚的固定卡槽，插脚和内部PCB板的连接要做限位结构，避免插拔时插脚移位扯断内部焊盘；上盖的表面要做细微的磨砂纹理处理，既可以避免日常使用留下指纹划痕，也能在插拔时增加手部的摩擦力，不会因为壳体过于光滑导致插拔打滑。壳体的分型线要设置在侧面居中位置，合模后不会出现明显的错位台阶，边缘做0.3mm左右的C角过渡，握持插拔时不会刮手。内部的空间排布上，要给高压侧的元器件预留足够的爬电距离，插脚和低压输出端之间要设置隔离筋，避免高压串入低压侧带来安全隐患，PCB板的固定柱要和壳体一体成型，柱高要匹配PCB板的安装孔位，装配时不需要额外加固定胶就能把PCB牢牢卡在壳体内，减少装配工序的复杂度。

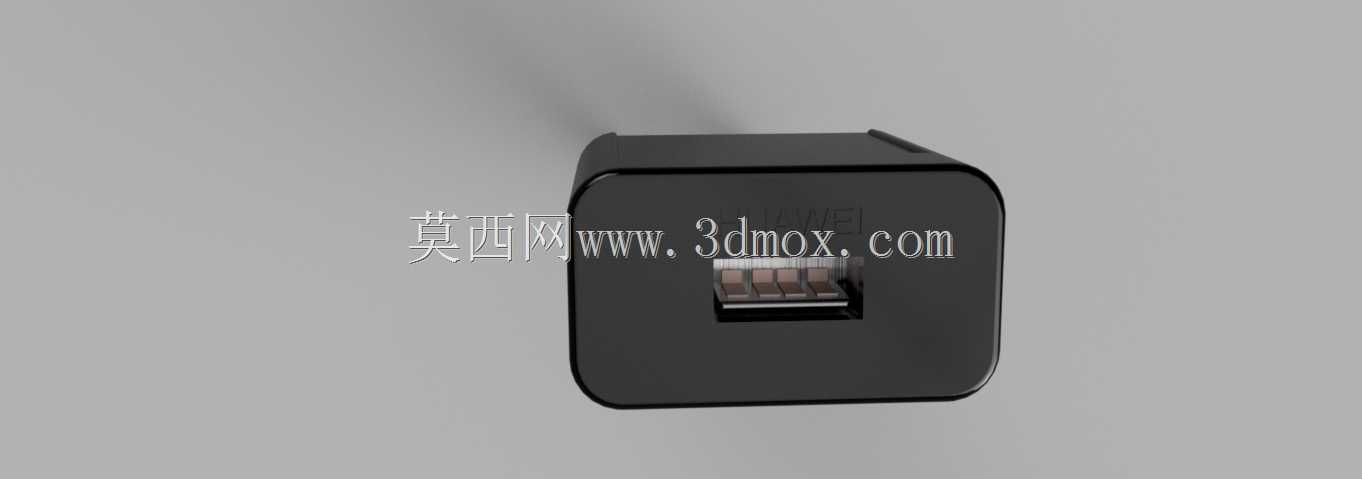

　　从功能特性来看，这类插墙式适配器不需要额外的输入线，直接插在墙面插座上就能取电，整体结构没有多余的外露部件，日常携带时可以直接放在包里，不会因为有突出的线材勾挂其他物品。建模时还要考虑壳体的强度，插脚周围的壳体壁厚要比其他区域厚0.2mm左右，因为插拔时的力矩主要集中在插脚根部，壁厚不足的话多次插拔后容易出现壳体开裂。输出端的接口位置要做下沉式设计，接口端面和壳体外表面齐平，插充电线时不会因为接口突出受到侧向力导致接口松脱。另外壳体上要预留细小的散热缝隙，缝隙宽度控制在安全范围内，既不会让细小的金属异物掉入壳体内，又能让内部元器件工作时产生的热量及时散出，避免长时间工作时壳体温升过高。

　　做这类消费电子配件的三维结构时，很容易忽略实际使用中的干涉问题，比如插脚的角度如果有轻微偏差，插墙时就会出现插不紧、接触不良的问题，所以建模时插脚的同轴度、垂直度都要设置严格的形位公差；上下盖的卡扣配合量要控制在合理范围，卡扣过紧装配时容易断扣，过松则会出现上下盖缝隙过大、容易开缝的问题。还要考虑不同生产工艺的脱模角度，壳体的外表面脱模角度设置在1度左右，内表面的筋位、卡扣位置脱模角度适当加大，避免注塑生产时出现粘模、拉伤的问题，批量生产时的良率才能得到保障。实际选型参考时，这类结构的尺寸边界要适配常规的86型墙面插座，插墙后壳体不会遮挡插座上的其他插孔，在多设备同时充电的场景下，不会因为单个适配器体积过大导致相邻插孔无法使用，这也是这类小功率适配器结构设计时很重要的一个实用考量点。
