带曲面握持区的异型塑料包装瓶结构设计

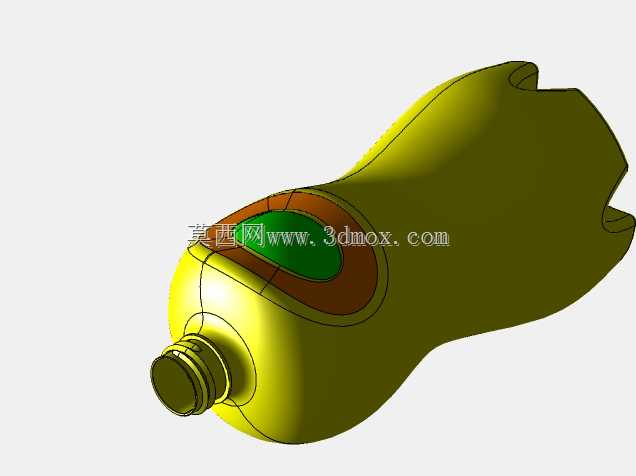

　　日常接触的日化、食品类流体包装场景中，这类带人体工学曲面的塑料瓶应用覆盖度极高，从洗护类乳液、饮品到部分工业用流体分装，都能见到类似结构的身影。不同于常规直筒圆柱瓶型，这款瓶身的曲面设计完全围绕单手握持的受力逻辑展开，瓶身中部的内收弧面刚好贴合掌根与四指的自然弯曲弧度，握持时指腹不会出现悬空打滑的问题，即使瓶身表面沾有少量水渍或洗护残留，也能保证足够的握持摩擦力，避免使用过程中滑脱掉落。瓶口采用标准螺纹接口设计，螺纹圈数经过受力校核，配合常规旋盖可以实现可靠的密封效果，螺纹起始端做了导向倒角，装配旋盖时不需要精准对位就能快速旋合，适配自动化灌装线的高速旋盖工序，不会出现错牙、卡滞的问题，能有效提升灌装环节的生产效率。

　　瓶身的曲面过渡全部采用G2连续的曲率处理，没有尖锐的棱角与突变的折边，一方面是吹塑成型过程中，型坯在模具内的延展更加均匀，不会出现局部壁厚过薄导致的强度不足问题，瓶身最薄处的壁厚也能满足跌落测试的强度要求，从1.2米高度自由跌落至硬质地面不会出现开裂漏液的情况；另一方面曲面结构在堆叠运输过程中，相邻瓶身的接触为面接触而非线接触，堆码时的局部压应力更小，长途运输过程中不会因为挤压出现瓶身凹陷变形的问题。设计阶段做结构拆分时，瓶身中部的异色区域为贴标或内嵌装饰件的预留位，该区域的曲面做了微下沉处理，标签粘贴后边缘不会因为日常摩擦出现起翘脱落的问题，下沉深度控制在0.15毫米，既不会影响瓶身整体的握持手感，

　　也能给标签定位提供直观的装配基准，不需要额外做定位治具就能完成标签的精准粘贴。瓶口的加强筋结构从螺纹根部一直延伸至瓶肩位置，将旋盖时的拧紧力均匀分散到整个瓶肩区域，不会因为拧盖力矩过大导致瓶口出现开裂变形，同时瓶肩的大弧度过渡也能减少流体残留，倾倒内容物时不会出现液体沿瓶身外壁流淌的问题，流体可以顺着瓶口的导流弧面完全流出，减少内容物的残留浪费。整个瓶身的安装边界完全适配常规的自动化灌装生产线，瓶身最大外径、瓶口高度尺寸都符合通用灌装线的定位夹具要求，不需要对现有产线做定制化改造就能直接投入量产，瓶底的内凹结构做了同心圆加强筋设计，放置在平面上时的支撑稳定性更好，不会因为底面轻微变形出现放置不稳晃动的问题，同时内凹结构也能抵消吹塑成型时的底部收缩变形，保证瓶底的平面度满足高速贴标、灌装工序的定位要求。
