传感器配套小型防护接线盒结构设计

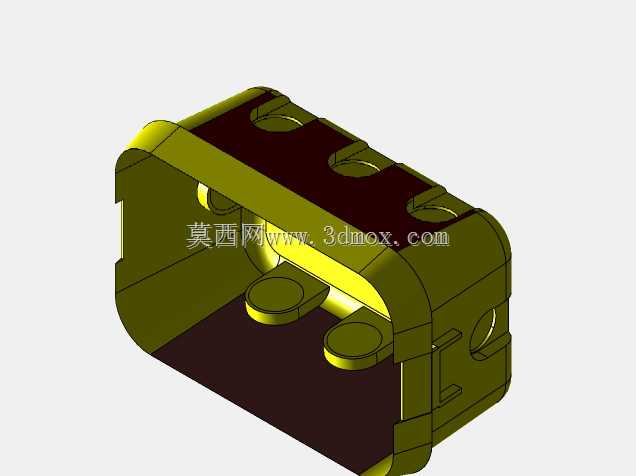

　　这款接线盒主要面向工业传感检测场景的布线防护需求，在各类自动化产线的传感器布设环节，经常会遇到多组信号线转接、节点裸露易受切削液、粉尘侵蚀的问题，这类小型接线盒就是为解决这类现场痛点设计的。从结构上看，盒体采用半开放腔体加侧部走线孔的布局，顶部预留三个圆形过孔，对应传感器出线端的固定位，腔体内部设置两个带凸台的圆柱定位柱，既可以用来固定内置的接线端子排，也能在盒盖扣合时起到定位支撑作用，避免装配时出现错位压损线芯的问题。侧部的半圆形走线槽是专门为现场穿线设计的，不需要将整根线缆从头穿入，只需要将线缆卡入槽位再配合密封胶圈就能完成进线固定，大幅降低现场布线的操作难度，尤其适合已经布设完成的线路改造场景。盒体边缘做了加厚的止口结构，

　　扣合后可以形成迷宫式密封路径，配合密封垫能够达到常规工业场景的防尘防泼溅要求，不需要额外做复杂的密封结构就能满足车间普通工况的防护需求。从安装边界来看，整体外形为带圆角的长方体结构，圆角设计既可以避免安装时锐边划伤操作人员，也能减少应力集中，提升注塑成型时的成品率，整体尺寸紧凑，不会占用过多安装空间，可以直接贴装在传感器附近的设备机架上，不需要额外预留大的操作空间。设计时充分考虑了注塑工艺的脱模需求，所有侧壁都做了合理的拔模斜度，内部的加强筋和定位柱都设置在不影响走线的腔体边缘，不会占用内部的接线空间，同时还能提升盒体的结构强度，在受到轻微外力碰撞时不会出现开裂变形的问题。这类接线盒不需要复杂的装配工序，

　　现场作业人员只需要将待转接的线缆从侧部槽位卡入，在内部端子排上完成接线后扣合盒盖，通过顶部的三个孔位拧入固定螺丝就能完成安装，日常维护时只需要拆开盒盖就能检查接线节点，不需要整体拆卸盒体，大幅降低后期运维的工作量。在实际应用中，这类接线盒可以适配多数工业类传感器的接线转接需求，不管是光电传感器、接近开关还是小型压力传感器的出线转接，都能通过调整内部端子的规格来适配，通用性较强，同时紧凑的结构也不会影响传感器本身的检测精度，不会对检测光路或者感应面造成遮挡。
