传感器配套滑动螺母嵌件结构设计

项目分类:传感器 发布时间:2022-03-16 ID:583638
  • 传感器配套滑动螺母嵌件结构设计
  • 传感器配套滑动螺母嵌件结构设计
  • 传感器配套滑动螺母嵌件结构设计

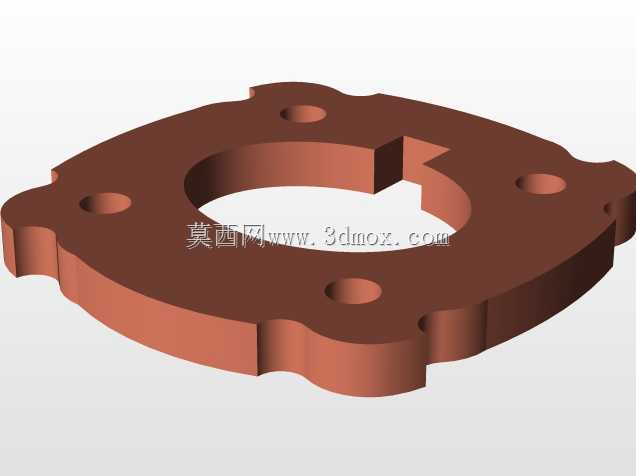

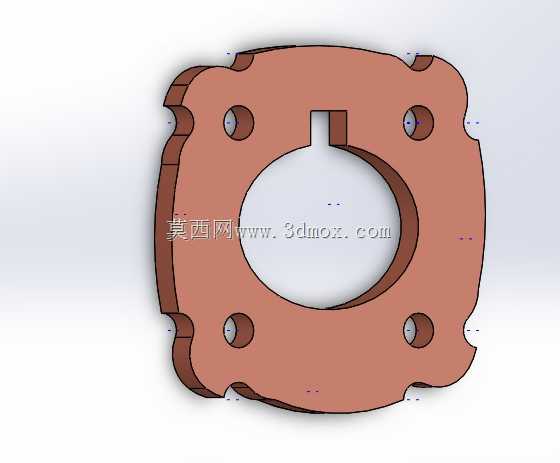

  这类滑动螺母嵌件多用于传感器安装调节机构中,作为螺纹传动与基体嵌合的核心承载零件,常见于需要微调传感器检测位置的自动化检测工位、精密仪器定位模组里,承担着将旋转运动转化为直线位移、同时保证嵌合后与安装基体无相对窜动的作用。从结构设计来看,整体采用异形外轮廓,非圆形的外缘设置了四处对称的安装定位孔,同时轮廓边缘做了多段凹凸卡位结构,这种设计是为了嵌装到塑料或者轻质合金基体后,能够承受周向扭矩,避免螺母在旋合传动过程中跟转,相比普通圆形嵌件,抗扭转能力提升明显,不需要额外做防转销孔就能满足传动时的扭矩承载需求。中间的大尺寸椭圆通孔是避让传动杆或者传感器走线的空间,顶部开设的矩形缺口是定位卡位,装配时可以和基体上的凸台快速对齐,

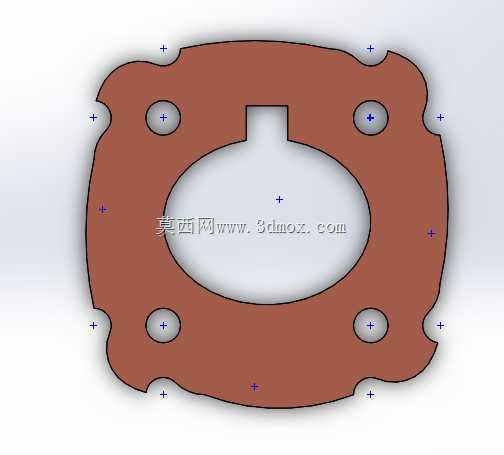

  省去装配时的角度调整工序,适合批量自动化装配场景。四个安装孔采用等距对称分布,孔位公差按照IT7级精度控制,装配时可以通过螺钉将嵌件预压到基体预设的嵌装槽内,嵌装后外缘的凹凸结构完全卡入基体的对应型腔,轴向拉脱力能满足常规传感器调节机构的负载要求,不会在反复滑动调节过程中出现松脱。设计时需要注意安装边界的控制,整体外轮廓的最大外接圆尺寸要匹配安装基体的嵌装槽尺寸,预留0.1-0.2mm的压装过盈量,四个安装孔的中心距要和基体上的预装孔位完全对齐,避免压装时出现应力集中导致基体开裂。中间椭圆孔的长轴短轴尺寸要根据穿过的杆件直径或者走线束直径确定,保证运动过程中不会出现干涉,顶部的矩形缺口深度要和基体凸台高度匹配,

  装配后端面齐平不会凸起影响后续零件安装。这类嵌件的滑动面需要做平整处理,和配套的螺杆配合时,螺纹公差选用6H级,保证传动顺畅无卡滞,同时嵌件的厚度要根据传动行程的侧向力确定,太薄容易在侧向负载下出现变形,太厚则会占用过多安装空间,在传感器这类对安装空间要求严苛的场景下,需要在保证强度的前提下尽可能压缩厚度尺寸。实际应用中,这类嵌件常和微调螺杆配合,实现传感器检测距离的毫米级微调,调整到位后可以通过侧边的紧定螺钉锁定位置,相比直接在基体上攻丝的结构,嵌装金属螺母的结构反复调节寿命更长,不会出现螺纹滑牙的问题,尤其适合需要频繁调整检测位置的光电传感器、位移传感器安装场景,能够大幅提升设备的维护便利性,减少因螺纹损坏导致的基体更换成本。
