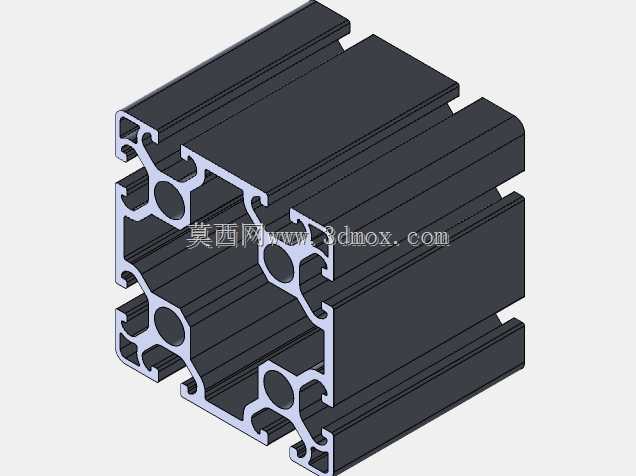

80系列欧标工业铝型材截面结构

　　做非标设备机架设计快十年，80规格的重型铝型材一直是大负载工位框架的首选基材，这次的截面结构完全贴合重载装配场景的受力需求，日常做光伏组件传输线的主支撑框架、大型检测设备的主机架、重载机械手的安装立柱时，这类80截面的型材能承担单米超两吨的静载荷，不用额外加焊钢衬就能满足刚性要求，省去了钢材焊接后除锈喷漆的工序，后期改型调整也只需要拆装紧固件，适配柔性生产线快速迭代的需求。从截面结构来看，这款型材的四个主型腔做了圆弧过渡的加强筋设计，槽口采用标准的欧标槽宽，能兼容市面上绝大多数的T型螺栓、滑块螺母，不需要单独开模定制紧固件，装配时不用提前做攻丝处理，把预置螺母滑入槽腔就能完成连接件固定，现场装配效率比焊接钢结构高六成以上。

　　型材的四个端面预留了标准的端盖安装卡槽，同时中心型腔可以穿入气动管路、控制线缆，把设备的走线完全藏在型腔内部，既避免了生产现场的线缆被剐蹭破损，也能让整台设备的外观更整洁，符合洁净车间的设备外观要求。设计这个截面的时候，首先考虑的是大跨度框架的扰度控制，80*80的外轮廓尺寸，搭配壁厚3mm的主受力壁，在单跨两米的支撑间距下，中间位置的扰度能控制在0.2mm以内，完全满足视觉检测设备、精密装配工位的安装平面度要求，不会因为框架形变影响设备的检测精度或者装配对位精度。槽口的位置做了加厚处理，经常拆装连接件的位置不会因为反复受力出现槽口变形，后期维护更换配件时不会出现螺母滑入型腔无法取出的问题。型材的外表面做了阳极氧化处理，

　　日常在车间环境下使用不会出现锈蚀，表面硬度足够抵抗普通的工具剐蹭，不需要额外做表面防护处理。安装边界上，这款型材的中心孔距完全适配80系列的配套脚轮、脚杯、连接板，和40系列、45系列的铝型材连接时，只需要使用对应的角度连接件、槽条连接件就能完成拼接，不需要做额外的铣削加工，搭建多层框架、悬臂结构时，连接位置的抗剪切强度能满足单侧挂载500kg的负载要求，不管是做设备的防护围栏、物料周转架，还是大型生产线的主体框架，都能通过不同长度的型材裁切拼接完成，不需要针对每个项目单独开模，大幅缩短非标设备的设计生产周期。做结构选型的时候要注意，这类重型型材的单根长度通常是6米，裁切时要根据框架的受力方向布置型材的型腔走向，主受力方向要让加强筋的走向和载荷方向一致，才能最大化发挥型材的结构强度，避免因为安装方向错误导致框架受力变形。
