工业框架用可裁切V型铝合金型材结构

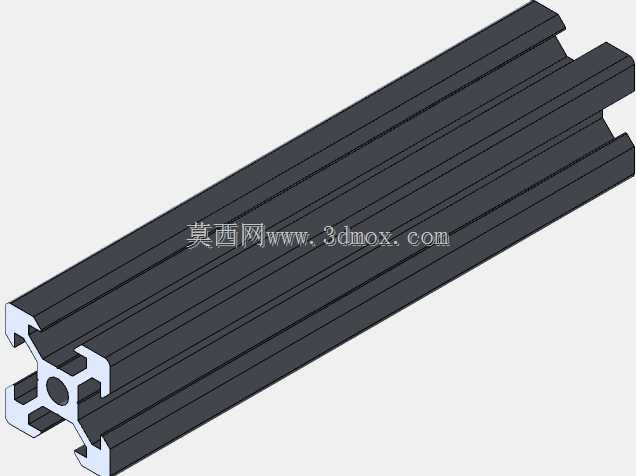

　　这类V型槽铝型材在非标自动化设备搭建、检测仪器机架组装、小型输送线侧边导向结构中应用十分广泛，区别于常规欧标方槽铝型材，其自带的V型导向槽可以直接配合V型滚轮实现无额外导轨的直线运动承载，省去了单独安装直线导轨的装配工序，在轻载直线运动场景下能大幅压缩设备搭建的物料与时间成本。从结构设计来看，型材截面采用对称式四槽布局，四个端面均预留V型导向槽位，中心设置贯通的圆形减重孔，既保证了型材各个方向的抗弯截面模量满足轻载支撑需求，也能通过中心孔穿装线缆、气路管路，让设备布线更规整，避免管线外露造成的剐蹭风险。型材的壁厚设计兼顾了结构强度与轻量化需求，槽口的尺寸公差控制在适配标准T型螺母、V型滚轮的配合范围内，

　　安装时不需要额外做二次铣削加工，直接切割到所需长度就能完成组装，适配不同尺寸的设备框架搭建需求。在实际选型使用时，这类型材的安装边界没有固定限制，可根据设备的实际跨度需求裁切任意长度，拼接时采用配套的角件、内置连接件就能完成垂直、平行方向的框架拼接，不需要焊接工序，组装完成的框架后期调整、改型也十分方便，只需要拆卸对应位置的紧固件就能重新调整布局。V型槽的槽面做了平滑处理，和滚轮配合时运行阻力小，不会出现卡滞问题，在传感器安装支架、小型检测工位的移动滑台导向场景下，能满足0.1mm级别的重复定位精度需求，不需要额外做导向面的精加工处理。型材的截面棱边做了小倒角处理，组装时不会划伤操作人员，也能避免应力集中造成的型材端部开裂问题，在长期受振动的设备场景下使用，结构稳定性优于同截面尺寸的普通方管型材。
