羊角式手动敲击起钉工具结构设计

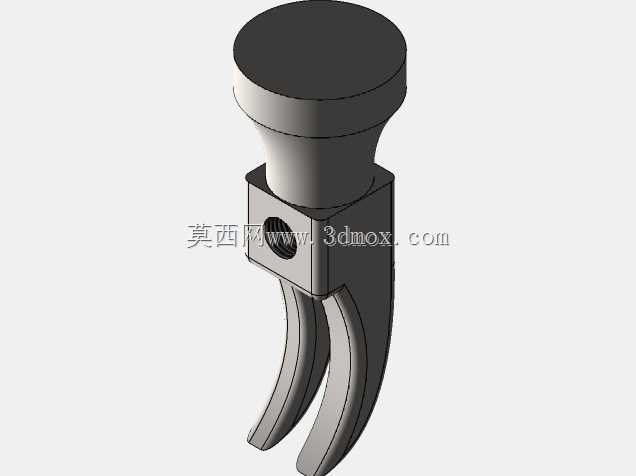

　　这款羊角锤的三维结构设计，首先围绕日常家装维修、木工作业、设备拆装等高频手动作业场景展开，区别于重型八角锤的大冲击力定位，这款产品兼顾敲击与起钉双功能，适配单人手持操作的轻中度作业需求。从功能特性来看，锤头部分采用一端平击面、一端弯角起钉槽的经典结构，平击面做了微弧倒角处理，避免敲击时边缘崩损工件表面，同时减少敲击应力集中对锤头本身的损耗；起钉槽的开口弧度经过反复校核，能够适配不同直径的圆钉、瓦楞钉，槽口边缘做了淬火硬化层设计，起钉时不会因为受力过大出现卷边变形。锤头与锤柄的连接采用楔形胀紧结构，安装时在锤柄端部打入金属楔块，让锤柄端部在锤头的安装孔内胀开，完全避免使用过程中锤头脱落的安全隐患，这种连接结构不需要额外的紧固件，

　　维护成本极低，也能承受长期敲击带来的振动载荷。设计过程中重点考量了手持操作的人机工程边界，锤柄的握持段做了符合手掌弧度的收腰造型，表面的防滑纹理不是装饰性设计，而是按照握持时手指的分布位置做的凹凸结构，即使手掌出汗或者佩戴劳保手套操作，也能保证足够的握持摩擦力，减少脱手风险。锤头的重心经过配平设计，整体重心落在锤头与锤柄连接位置靠前15mm处，敲击时不需要施加过大的腕部力量，依靠锤头自身的重量惯性就能获得足够的敲击力，长时间作业也能降低手臂的疲劳感。外形尺寸方面，整锤长度控制在320mm左右，锤头总质量约500g，平击面直径30mm，起钉端的弯角翘起高度为25mm，这个尺寸边界既能够满足日常敲击钉子、拆装小型零部件的力度需求，

　　也不会因为整体过长过重影响狭小空间内的操作灵活性，比如在柜体内部、墙面边角位置作业时，不会因为锤身过长出现磕碰干涉。锤柄的尾部做了加宽的挡边设计，操作时能够防止手从锤柄末端滑脱，尤其是在大力起钉的时候，挡边能够抵住手掌根部，避免手部顺着锤柄滑向锤头位置造成磕碰。整个模型的结构细节完全还原实际量产产品的工艺要求，锤头的各个棱边都做了R1.5的圆角处理，没有尖锐的毛刺棱角，符合手动工具的安全设计规范，各个配合面的公差预留也按照实际五金加工的精度要求设置，能够直接用于后续的结构验证或者手板制作。
