民航客机涡轮喷气发动机外观结构

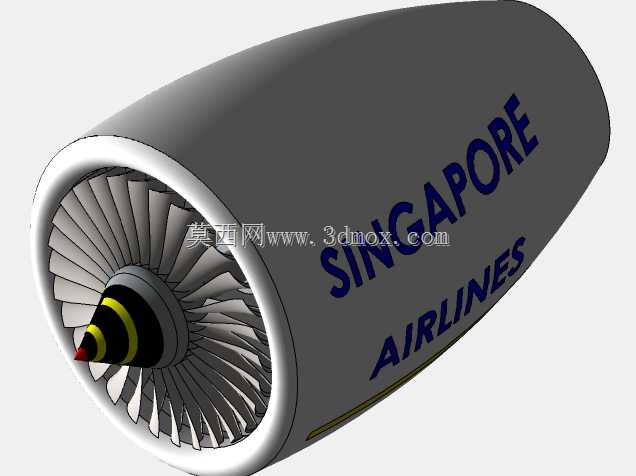

　　该模型还原了民航干线客机常用的大涵道比涡轮喷气发动机的外部结构与前端进气道核心布局，可用于航空类教学演示、结构认知场景，也能作为飞行器总体布局设计阶段的动力段占位参考，帮助设计人员快速完成翼下吊挂、尾置动力等不同布局的匹配校核。从实际工程用途来看，这类大涵道比涡喷发动机是当前民航客机的核心动力来源，依靠前端大尺寸风扇吸入空气，经外涵道与内涵道的气流分配，在燃烧室混合燃油燃烧后高速喷出产生推力，同时驱动前端风扇与各级压气机持续运转，兼顾亚音速飞行阶段的推进效率与燃油经济性，是中长程民航航线的主流动力配置。模型在设计上优先还原了发动机的外部气动外形，短舱整体采用流线型旋成体结构，表面光滑过渡以降低飞行过程中的空气阻力，

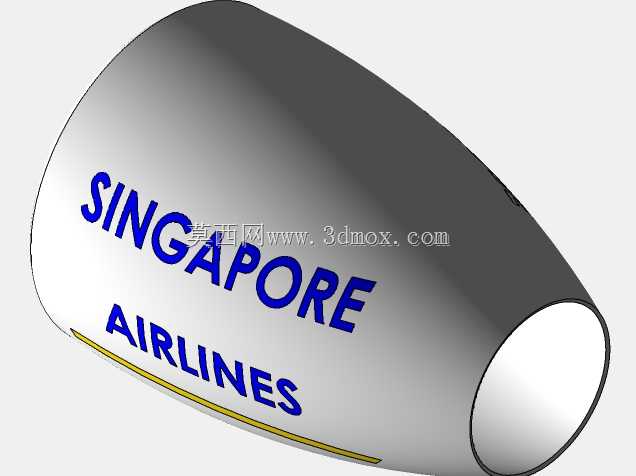

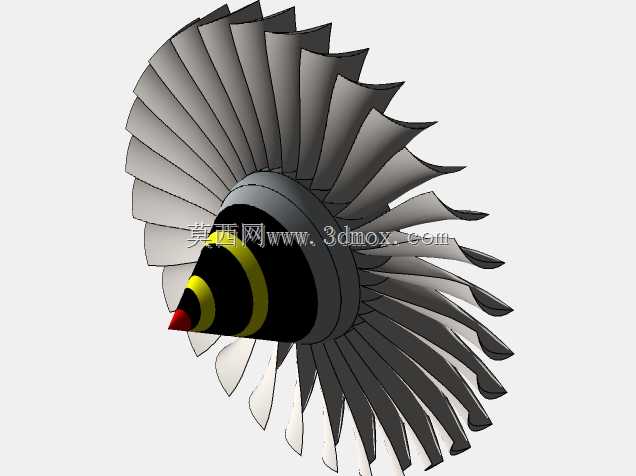

　　短舱外侧预留了航空公司标识涂装的展示区域，还原了真实民航发动机的外场应用状态。前端进气道唇口采用圆弧过渡设计，避免大迎角飞行状态下进气道内出现气流分离，保证压气机入口的气流均匀稳定；进气道内部还原了一级风扇叶片的排布结构，叶片采用带后掠的翼型设计，可降低高转速下的激波阻力，提升风扇运转效率，叶片根部与轮盘的连接结构也做了简化还原，能直观展示前端转子的基本布局。从安装边界来看，模型还原的发动机短舱最大直径集中在进气道后段，整体轴向长度与直径的比例符合现役窄体客机动力段的尺寸特征，短舱上部预留了吊挂连接的结构平面，可匹配机翼下方的吊挂安装接口，在做全机装配时，能快速校核发动机与机翼前缘、襟翼机构的间隙，避免地面维护、

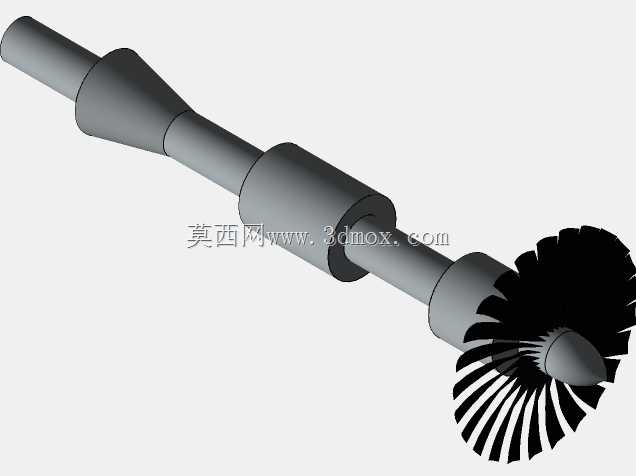

　　襟翼偏转过程中出现结构干涉。模型对尾喷口的收敛段外形也做了对应还原，虽然未做内部高压涡轮、燃烧室等核心热端部件的细化，但外部气动轮廓的精度足够支撑总体布局阶段的方案论证，也可用于航空科普场景的结构展示，帮助非专业人员快速理解涡喷发动机的外部构成与基本工作逻辑。在建模逻辑上，该结构优先保证了短舱外表面的曲面连续性，避免出现曲面褶皱、曲率突变等影响气动仿真参考价值的问题，风扇叶片采用圆周阵列方式排布，还原了真实发动机叶片等角距安装的特征，进气道锥尖采用流线型纺锤结构，引导来流均匀进入风扇压气机段，减少进气损失。
