卧式承压储运用罐体结构三维设计

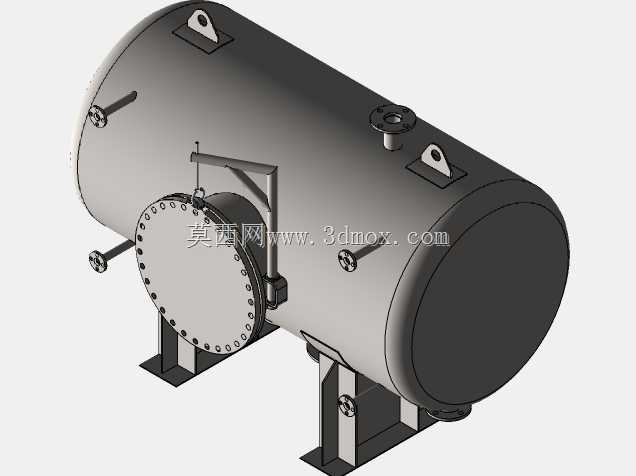

　　该卧式承压罐体的三维结构设计，首先要匹配化工、能源、食品加工等行业的流体存储、缓冲工艺需求，这类设备常被安置在生产装置区的管廊下方或车间边角区域，用来暂存带压的气相、液相介质，或是作为工艺系统的稳压缓冲单元，抵消管路输送过程中的压力波动，保障后端工序的进料稳定性。从结构设计逻辑来看，整体采用长圆筒加两端标准椭圆封头的构型，相比球罐更适合厂区平面布置，不需要过高的竖向安装空间，配套的鞍式支座直接承载罐体满液状态下的全部重量，支座上的螺栓孔位需要提前匹配现场预埋的基础地脚螺栓位置，安装时要预留出热胀冷缩的滑移余量，避免运行时温度变化产生的热应力拉扯支座焊缝。罐体一端采用带颈对焊法兰连接的快开式人孔端盖，人孔周边均匀布置螺栓孔，

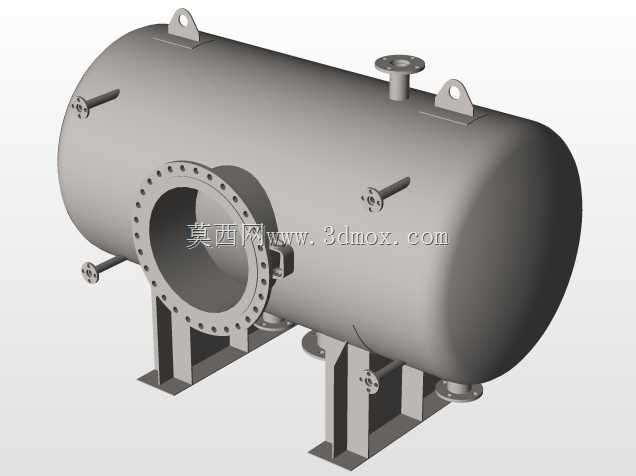

　　配套的转臂吊具可以在检修时轻松吊起厚重的端盖，不需要额外调用起重设备，端盖与法兰之间的密封槽结构在建模时已经做了精准的尺寸匹配，能适配常用的缠绕式密封垫片，满足不同压力等级的密封要求。罐体顶部设置了两个板式吊耳，位置刚好对应罐体的重心分布，方便设备出厂运输、现场吊装时的钢丝绳挂接，避免吊装过程中罐体倾斜磕碰接管结构；罐体筒身分布的多个径向、轴向接管，分别对应介质进料、出料、放空、排污、压力检测点位，每个接管的伸出长度都做了统一规范，预留出足够的法兰安装、阀门操作空间，不会出现管路安装时扳手操作空间不足的问题。建模过程中对所有焊缝位置都做了结构示意，包括筒身纵缝、环缝、接管与筒体的角焊缝、支座与筒体的连接焊缝，

　　能直接给后续的有限元应力分析提供基础模型，方便设计人员校核不同压力工况下的应力集中位置，尤其是开孔补强区域、支座支撑位置的应力分布，提前优化壁厚分布，在满足强度要求的前提下控制设备整体重量。另外筒身底部的排污口位置做了轻微的坡度设计，能保证停机检修时罐内残液完全排净，不会有积液残留腐蚀筒体内壁；人孔端盖上的观察孔结构也做了细节还原，方便运行过程中不用拆端盖就能观察罐内介质状态。整个模型的安装边界尺寸做了严格控制，鞍座的间距、接管的方位、吊耳的高度都符合常规压力容器的安装规范，能直接对接厂区的设备布置图，不需要做大幅的尺寸调整就可以用于项目方案的排布演示，也能给同类型罐体的结构设计提供参考，帮助设计人员快速核对结构件的位置合理性，避免出现接管碰撞、安装空间不足的常见设计问题。
