ROV水下摄像头端面密封法兰外壳结构

　　这款密封结构壳体主要应用于水下遥控潜器的视觉观测模块，作为水下摄像头的承压安装载体，需要在数米至数十米水深的静水压力环境下，为内部成像元件、电路板提供干燥密闭的安装腔，同时保证镜头视窗无遮挡、安装固定牢靠，不会因潜器行进过程中的水流冲击、磕碰剐蹭出现密封失效、壳体移位的问题。

　　设计阶段首先考虑的是密封可靠性，放弃了传统的径向密封方案，采用端面O型圈密封形式，将密封槽开设在法兰对接端面上，相比径向密封，端面密封的压缩量更易控制，装配时不会出现O型圈被剪切、挤破的问题，即便法兰面存在轻微的加工平面度误差，也能通过O型圈的弹性形变填补间隙，适配水下环境的压力波动，当外部水压升高时，水压会进一步将O型圈压向密封槽侧壁，反而提升密封性能，实现自紧密封效果。

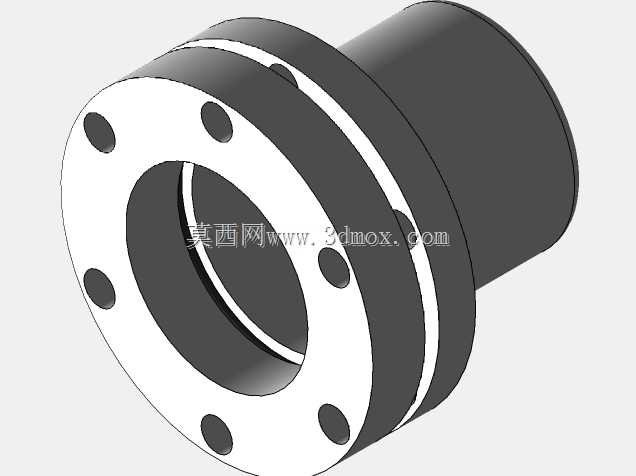

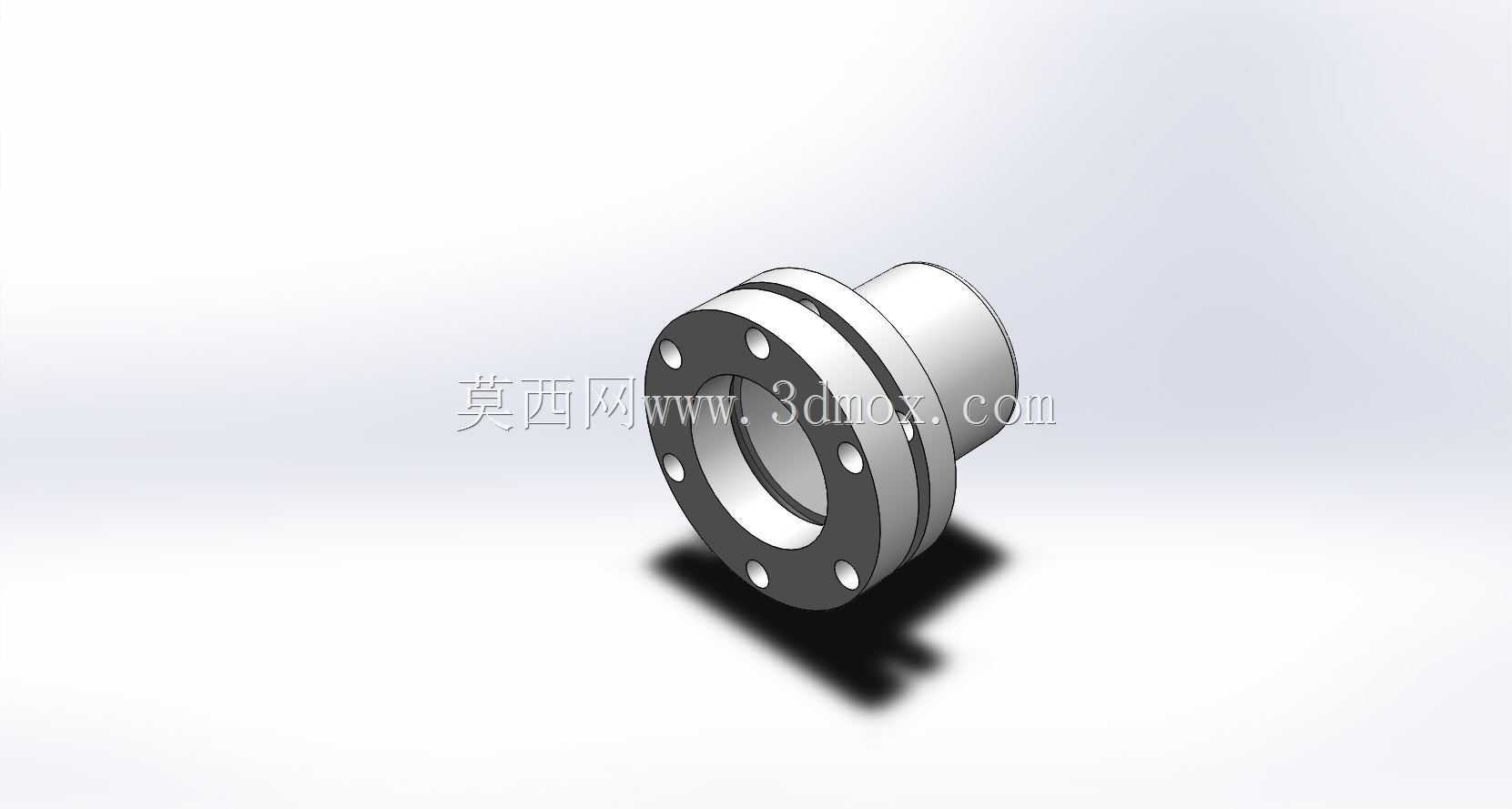

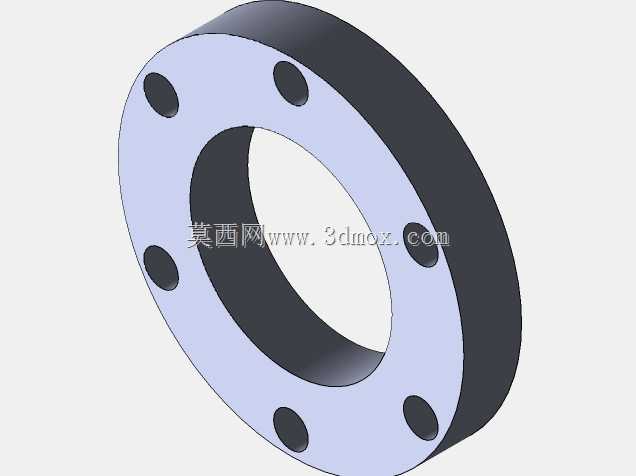

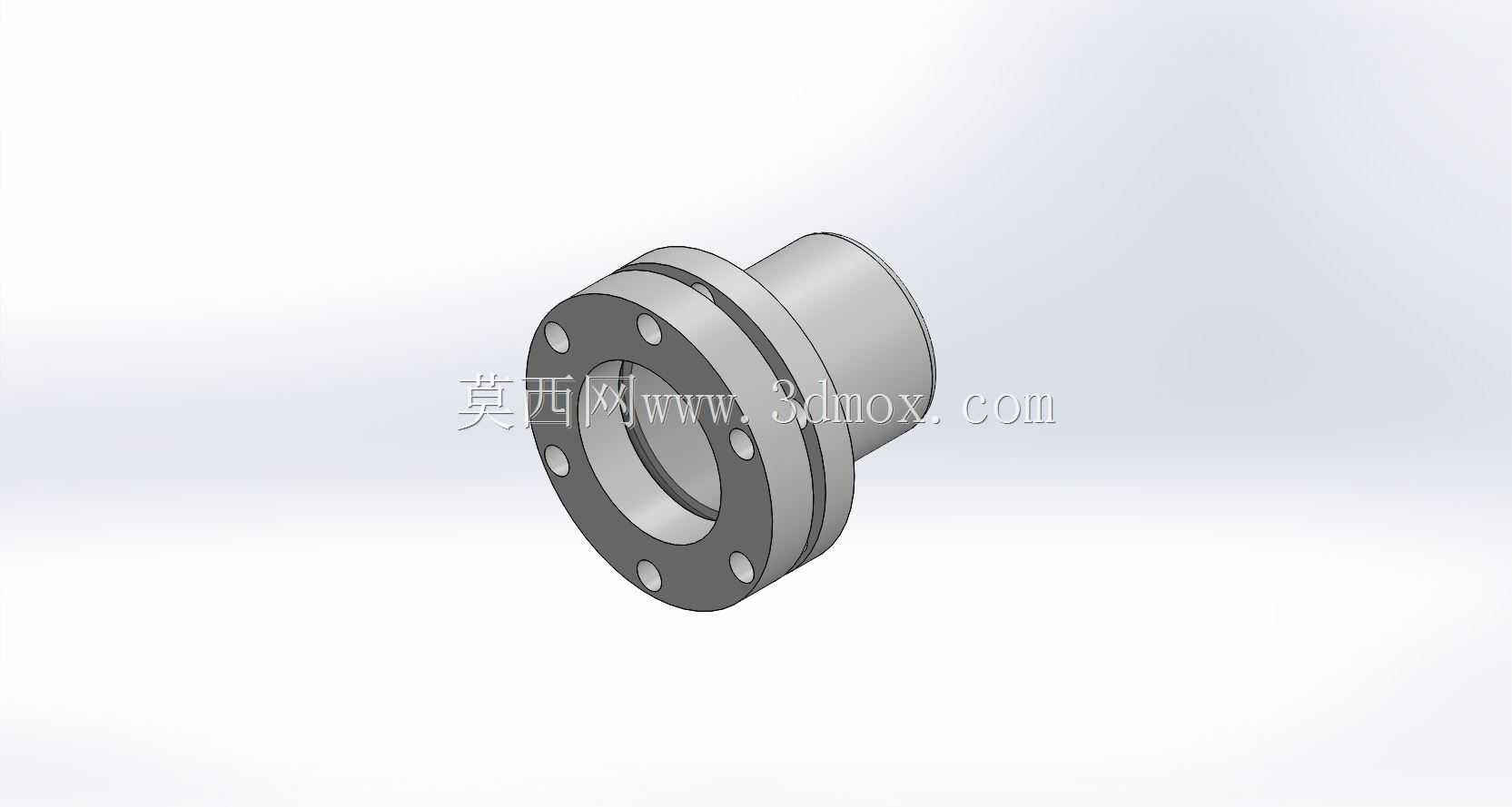

　　结构上分为两个核心部件，一端是带安装颈的主体壳体，另一端是配套的密封压环法兰。主体壳体的筒状内腔用于容纳摄像头模组，内腔尺寸匹配常用的工业级水下摄像头外径，预留了线缆穿接的空间，筒身长度刚好覆盖摄像头本体，避免过长增加潜器的航行阻力，过短则无法完全包裹元件导致磕碰损伤。对接法兰盘上均匀开设了6个安装通孔，孔位分布遵循圆周均布原则，保证螺栓锁紧时压力均匀作用在整个法兰面，不会出现局部压力不足导致的渗漏。压环法兰的内孔尺寸略大于摄像头镜头外径，装配后不会遮挡镜头视场角，同时压环端面与主体法兰的密封槽精准对齐，锁紧后将O型圈的压缩量控制在合理区间，既保证密封比压足够，又不会因压缩量过大导致O型圈永久变形失效。

　　安装边界方面，法兰盘的外径尺寸适配多数小型ROV的前端安装面板预留孔，安装颈的外径可直接穿入面板开孔，通过法兰面与面板贴合定位，不需要额外设计转接支架，减少装配环节的零件数量。所有外露棱边都做了倒角处理，避免装配时割伤密封件、划伤操作人员，也能减少水下航行时的紊流产生。壳体材质可选用阳极氧化铝合金或者316不锈钢，根据作业水域的腐蚀环境选择，铝合金款重量轻，适合对自重敏感的小型观测级ROV，不锈钢款耐腐蚀性更强，适合长期在海水环境下作业的工业级潜器。

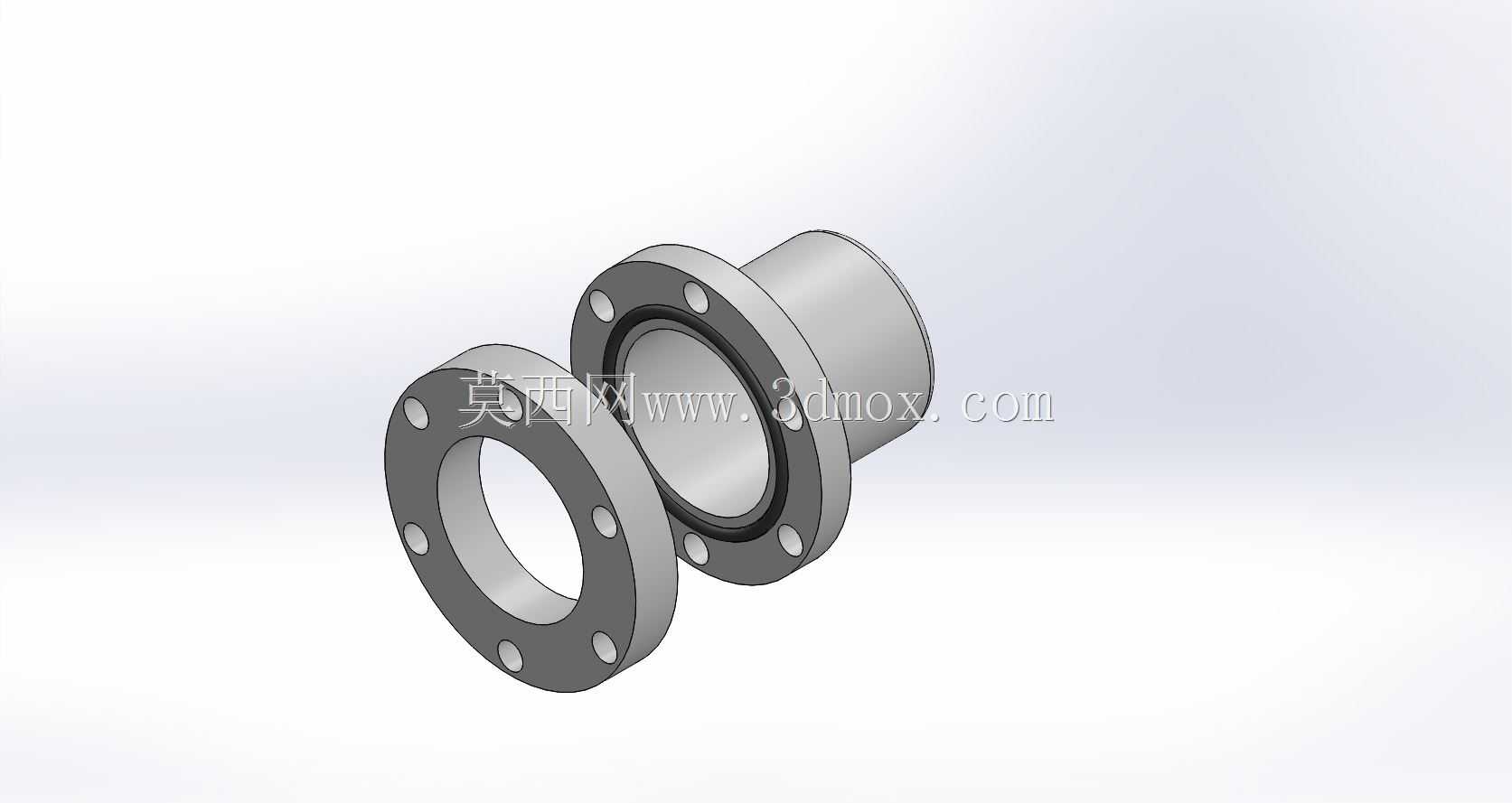

　　实际装配时，先将摄像头模组从壳体后端装入内腔，线缆通过防水接头引出，再将O型圈嵌入主体法兰的密封槽内，对齐压环法兰与主体法兰的安装孔，穿入螺栓采用对角锁紧的方式逐步加压，避免单侧锁紧导致法兰面倾斜、O型圈压缩不均。这种结构拆装十分便捷，后期维护更换摄像头、清理镜头表面附着物时，只需要拆开法兰螺栓即可，不需要破坏整体密封结构，也不用重新打密封胶，大幅降低水下设备的现场维护难度。
