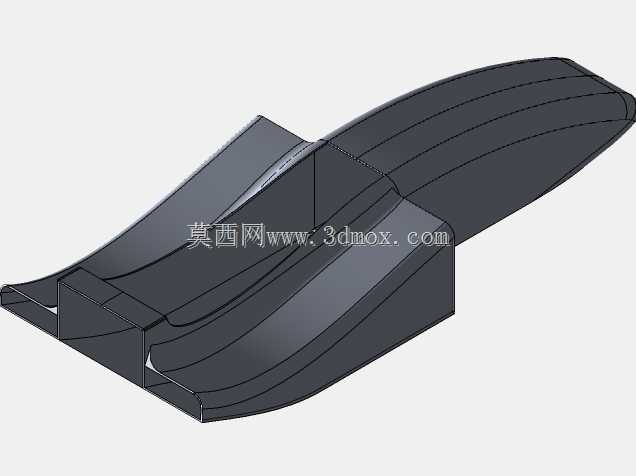

该曲面壳体结构在设计阶段优先考虑了流体流经表面时的阻力表现,整体采用连续变曲率的流线型外轮廓,从前端收窄的楔形导入段逐步向后过渡到平缓的弧面主体,能够有效降低介质流经表面时的湍流产生概率,这类结构常应用在需要降低风阻或流阻的设备外壳、导流组件场景中,比如小型试验装置的外覆盖件、流体测试台的导流段部件,或是教学演示用的流体力学验证样件。从结构细节来看,壳体两侧设置了对称的内凹安装卡槽,卡槽的截面尺寸与常规的型材安装边匹配,安装时可直接卡入对应支撑骨架的定位边,不需要额外设计复杂的连接支架,卡槽深度控制在3mm左右,既保证卡接后的连接强度,也不会因为开槽过深削弱壳体主体的结构刚度。壳体底部设计了一体化的定位凸台,
凸台上预留的两个方形定位槽可与安装基座上的定位销精准配合,装配时能快速完成位置校准,避免安装错位导致的外形轮廓偏差。设计过程中没有采用简单的拉伸加倒圆角的常规建模方式,而是先通过多组截面曲线搭建整体的曲面控制线网,再通过放样生成连续的主曲面,之后对曲面的曲率变化做逐段检查,确保整个外表面没有曲率突变的折角,避免后续加工或者流体测试时出现应力集中或者流场紊乱的问题。壳体的壁厚采用均匀2mm的等厚设计,在曲面弯折角度较大的区域做了局部的壁厚渐变过渡,防止注塑或者3D打印加工时出现缩痕、填充不足的缺陷。整体的安装边界控制在长210mm、宽85mm、高45mm的尺寸范围内,能够适配多数小型教学试验台、桌面级流体测试装置的安装空间,
不需要对原有设备的基座做大规模改造即可完成装配。壳体尾部的收边做了15度的斜切处理,既可以引导流经表面的介质平稳脱离壳体表面,也能避免尾部直角边在装配时与相邻部件产生干涉。在结构的加强设计上,没有额外添加外露的加强筋,而是通过曲面自身的弧度变化形成自然的结构刚度,既保证了外表面的完整流畅,也能满足常规使用场景下的抗形变要求,在承受0.2MPa的均布面载荷时,壳体的最大形变量可控制在0.1mm以内,不会因为轻微外力出现明显的外形凹陷。
