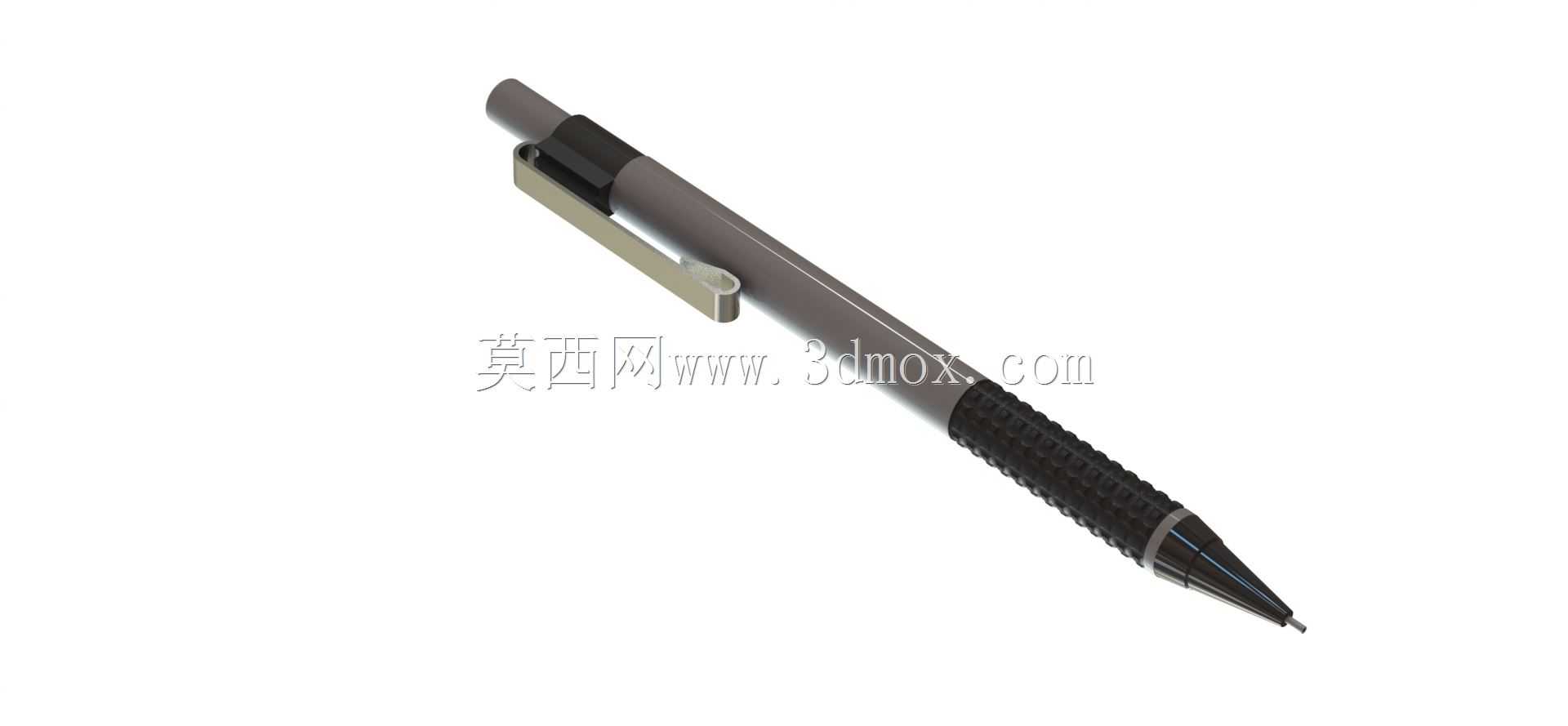

按动式活动铅笔结构组装三维数模

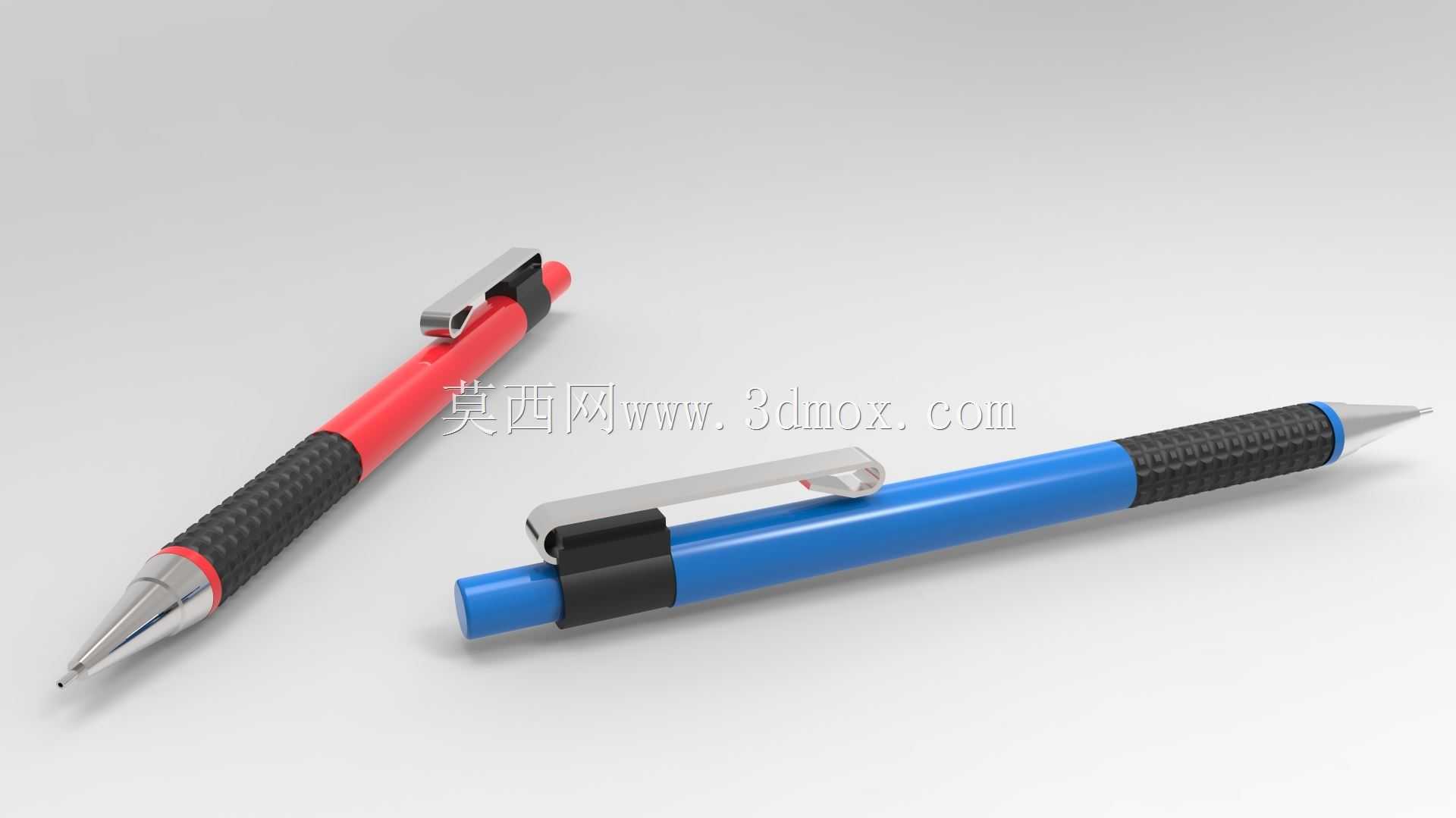

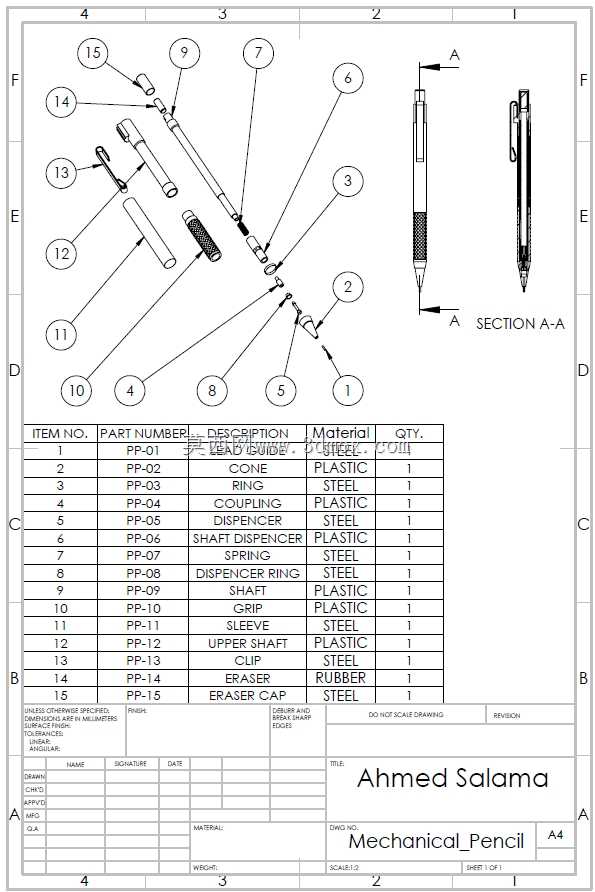

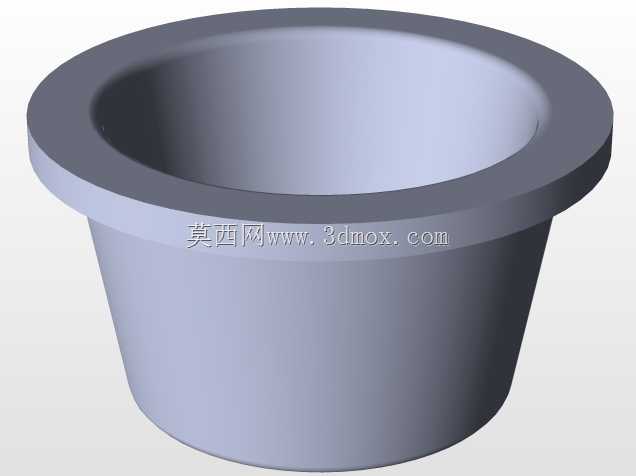

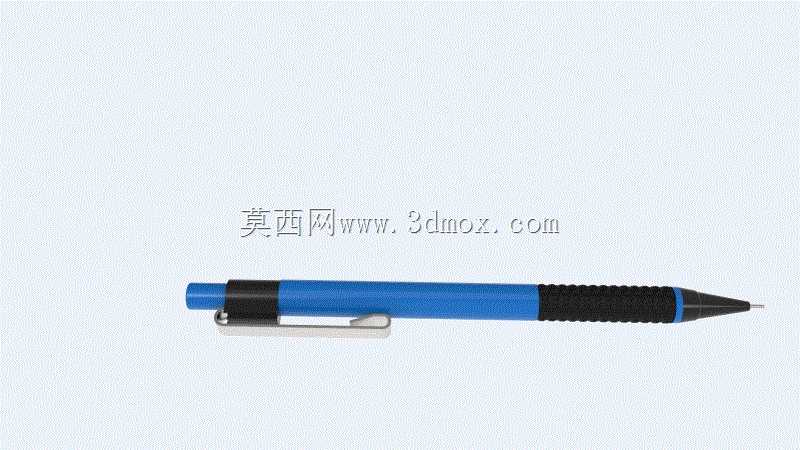

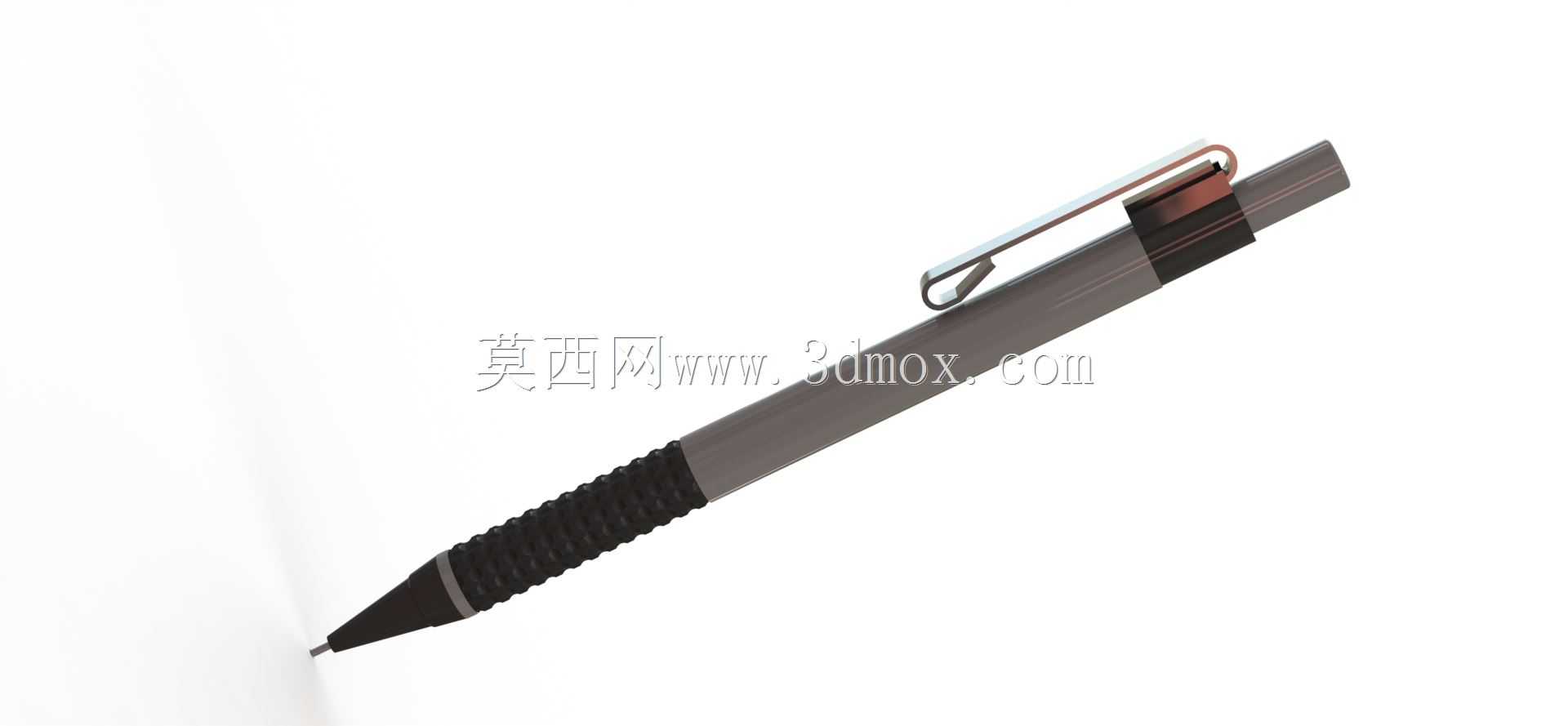

　　这套按动式活动铅笔的三维数模，完整还原了日常教学场景、日常书写场景下常用的自动出芯书写工具的全装配结构，可直接用于机械结构认知教学、基础装配公差练习、产品外观结构验证等场景。整套模型拆分了笔夹、按动顶帽、笔身主体、防滑握胶、笔尖导套、内部储芯管、卡头锁紧结构、复位弹簧等全部独立零件，每个零件的配合边界都做了贴合实际量产公差的预留，没有出现装配干涉的问题。从设计思路来看，笔身采用等径圆柱主体搭配阶梯式笔尖收窄结构，笔身外径控制在11mm，整体长度148mm，符合成年人单手握持的人机工程尺寸，笔夹位置距离笔顶12mm，夹持厚度预留2.5mm间隙，可稳定夹持在厚度2mm以内的笔记本、工装记录册封面上，不会轻易滑脱。

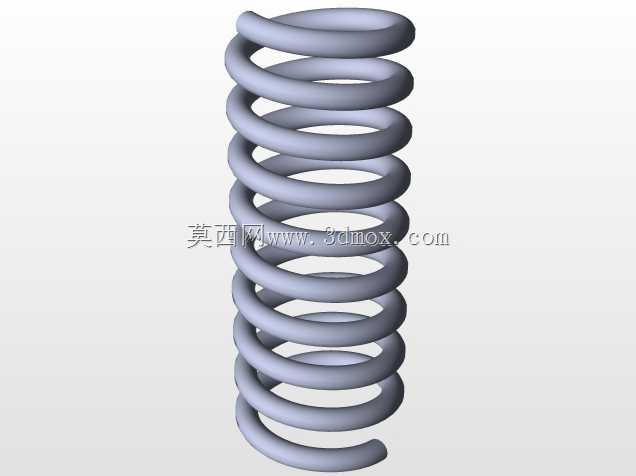

　　握胶区域做了周向均匀分布的菱形防滑纹理，纹理深度0.3mm，既不会因为纹理过深硌手，也能保证手部出汗时的握持摩擦力，适合长时间绘图、记录时使用。内部的卡头锁紧结构采用三瓣式弹性卡爪设计，配合0.5mm铅芯的适配尺寸，卡爪张开行程预留0.2mm，按动行程控制在4mm，每次按动的出芯长度稳定在0.3-0.5mm，不会出现一次出芯过长导致铅芯断裂的问题。复位弹簧的线径0.4mm，自由长度18mm，预压后弹力控制在1.2N，按动时的反馈力度适中，不会出现按动卡顿或者回弹无力的情况。笔身的所有外观面都做了0.2mm的圆角过渡，没有尖锐棱角，笔夹采用悬臂式弹性结构，根部做了R1.5的圆角加强，反复夹持弯折时不会出现应力断裂的问题。

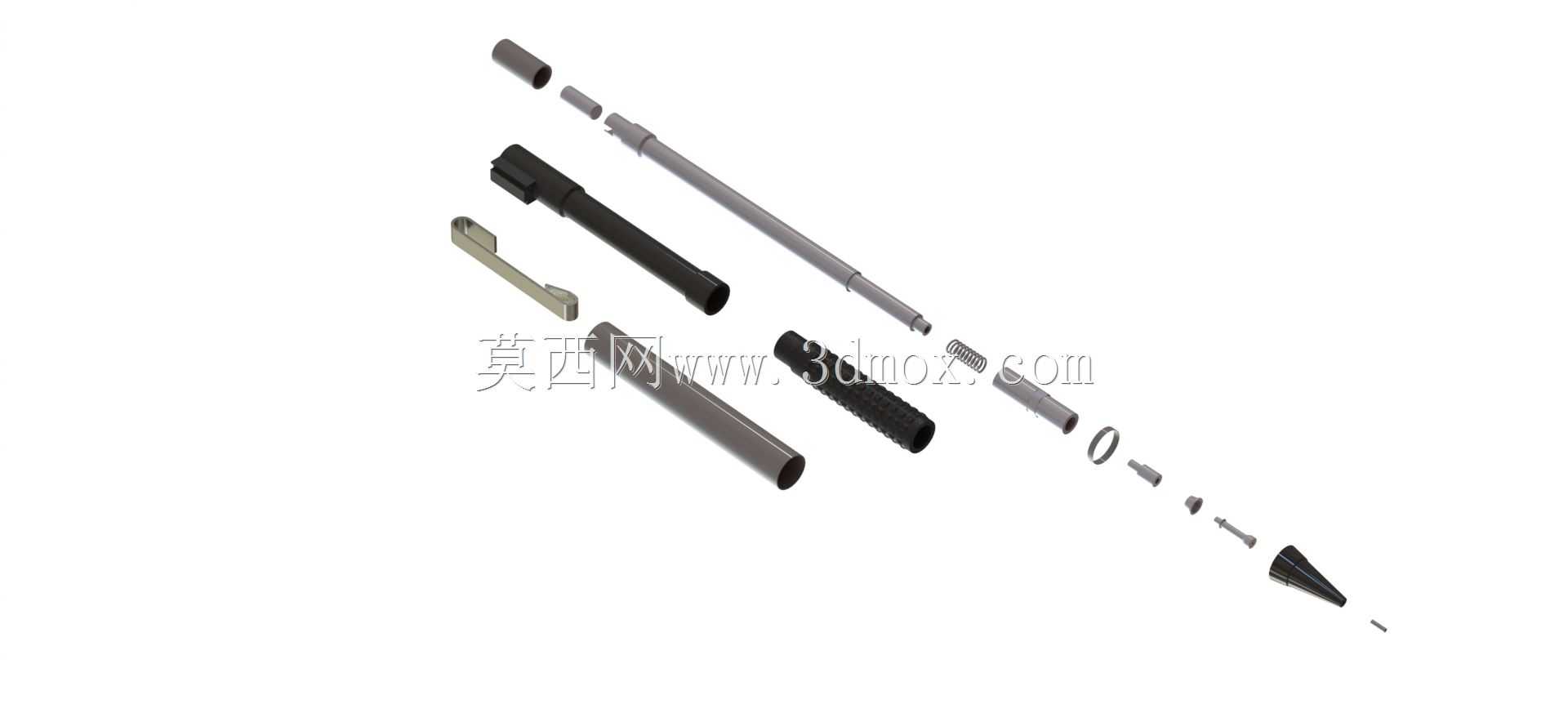

　　整套模型的装配关系完全贴合实际量产笔的装配顺序，可直接用于基础装配教学的爆炸图制作、装配动画演示，也可作为文具类产品结构设计的参考基准，帮助初学者理解弹性卡紧结构、小行程按动复位结构的设计逻辑，掌握小尺寸薄壁塑料件的壁厚设计、加强筋布置的常规思路，避免出现注塑缩痕、装配错位等常见的结构设计问题。
