自动控制回路用操纵手柄结构设计

　　这款操纵手柄主要配套自动控制回路中的传感调节单元使用，常见于小型工业控制机柜、台式检测设备、流体控制管路的手动干预工位，在设备需要人工介入切换工况、微调参数、锁定执行位时承担操作输入端的作用，相比旋钮类操作件，长柄结构能提供更大的操作力矩，带防滑锥面的握把段适配戴劳保手套的操作场景，不会出现施力打滑的问题。

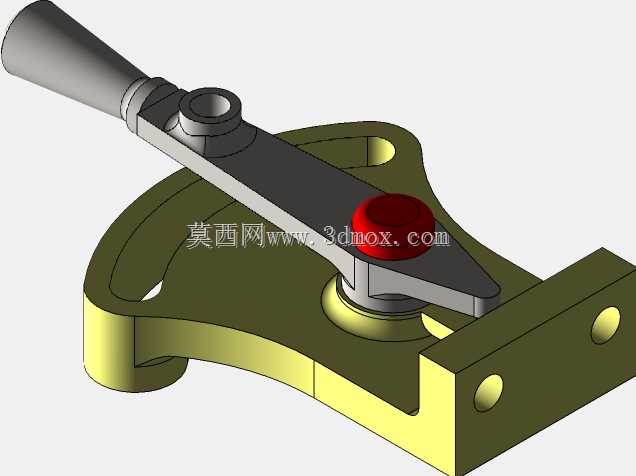

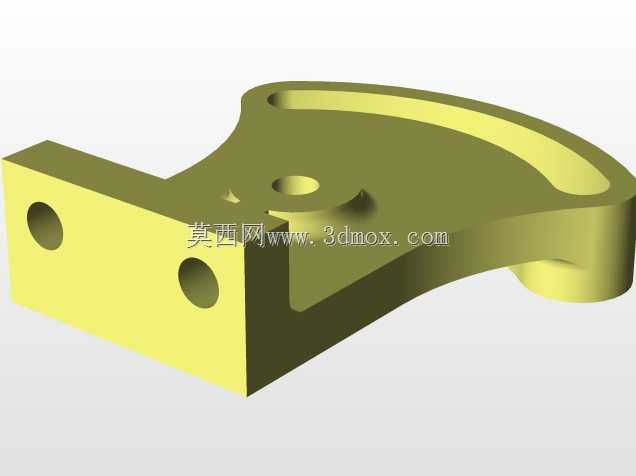

　　从结构设计逻辑来看，手柄主体采用杠杆式布局，回转支点设置在底座安装面的中心位置，底部带定位凸台的转轴段与安装座的轴孔配合，预留0.02mm的间隙保证转动顺滑无卡滞，转轴上方的红色按压帽是锁紧触发结构，下压后可卡入底座对应位置的定位凹槽，实现手柄操作角度的锁定，避免设备运行中受振动影响出现手柄移位、工况误切换的问题。底座采用折边式安装结构，三个安装孔位呈三角形分布，两个孔位在侧折边上，一个孔位在底板平面，安装时可根据设备内部的空间布局选择正装或侧装，适配不同的安装面朝向，安装孔的孔径适配M4规格的紧固螺丝，孔位周边做了沉台设计，螺丝锁紧后头部不会突出安装面，避免与周边其他构件产生干涉。

　　设计过程中优先考虑了操作的人机工程与可靠性，握把段的锥度从支点向末端逐渐收窄，表面做了细微的滚花纹理处理，操作时的握持贴合度更好，长力臂的设计让操作人员只需要施加很小的握力就能带动转轴转动，切换对应的控制档位，手柄的转动行程控制在90度范围内，对应设备的两个核心工作档位，转动到两端极限位置时，手柄侧面会与底座上的限位凸台接触，避免过度转动损坏内部连接的传感元件。底座的折边高度做了严格的尺寸控制，既保证了安装座的结构强度，不会在频繁操作后出现变形，也预留了足够的转轴安装空间，整体安装边界的长宽尺寸控制在小型控制元件的适配范围内，不会占用过多的设备内部安装空间，适合集成在紧凑布局的控制模块中。

　　在实际应用场景里，这类操纵手柄常配套位置传感、压力传感类元件使用，手柄转动时会带动转轴末端的触发块接触传感元件的触发端，传递人工操作的工况切换信号，锁紧结构可以让手柄保持在指定操作位置，持续输出稳定的触发信号，不会因为设备运行中的振动、外力误碰出现信号中断的问题，整体结构没有复杂的异形曲面，加工成型难度低，金属材质的主体结构能适应工业现场的油污、粉尘环境，长期使用也不会出现结构磨损导致的操作旷量。
