起重机用多拐曲轴传动结构

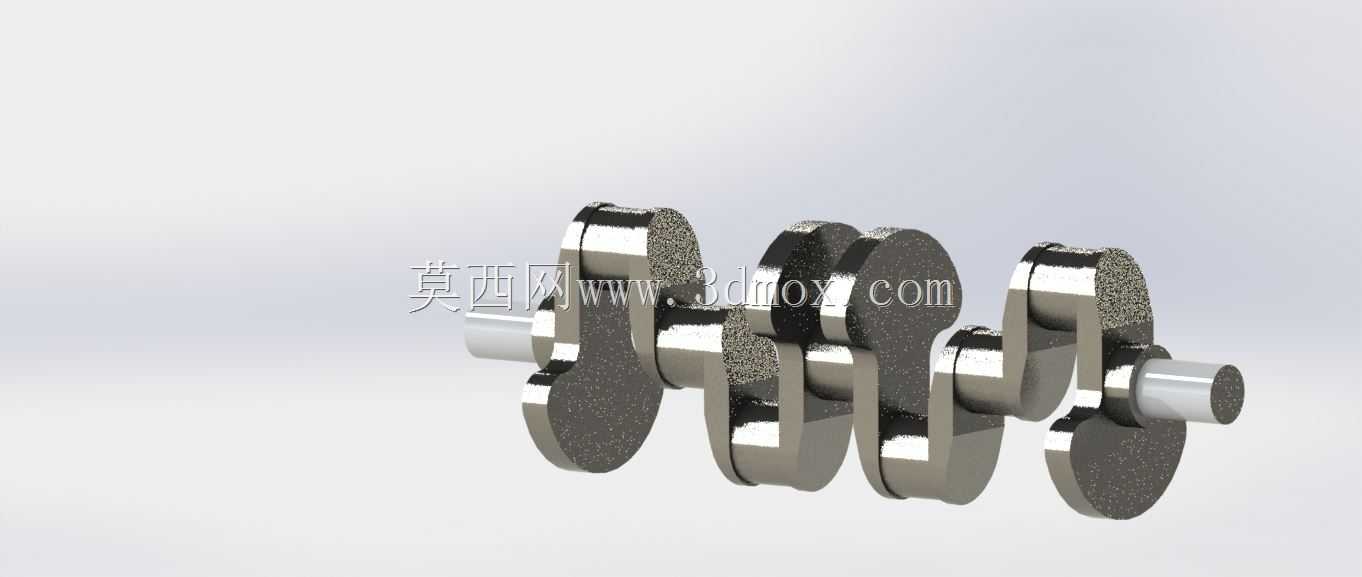

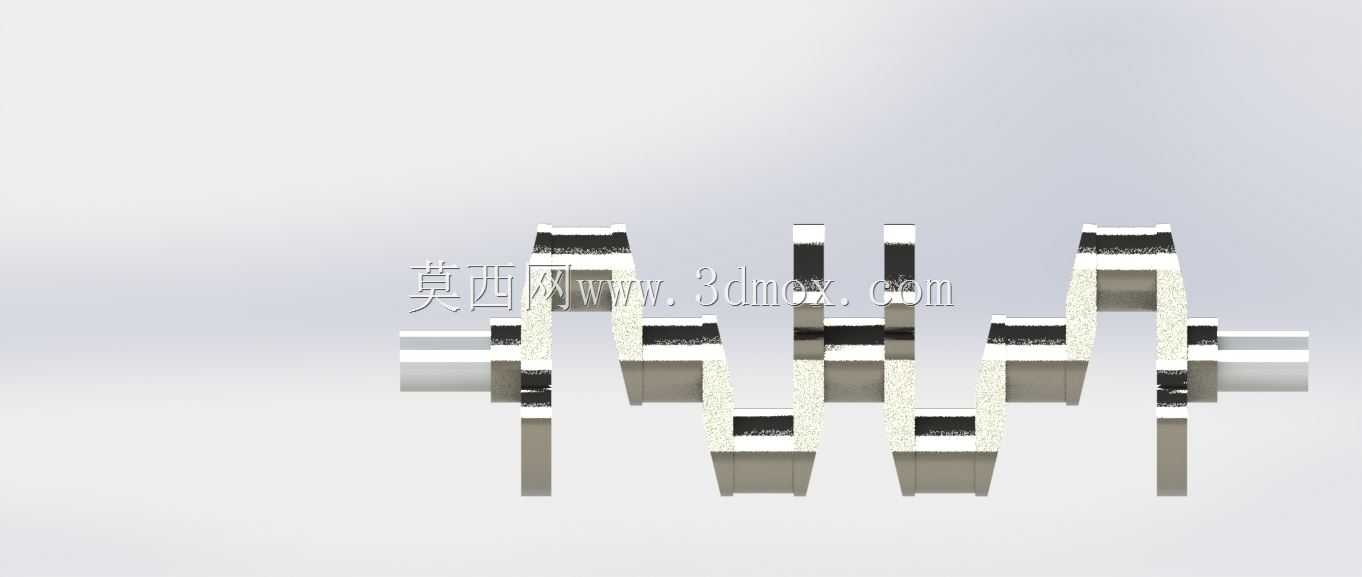

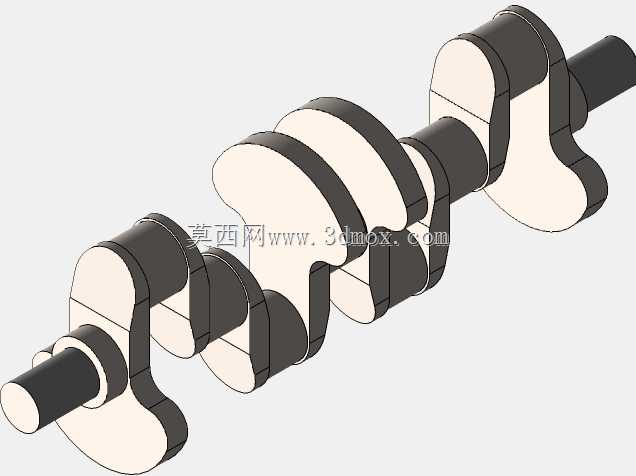

　　在起重设备的动力传动链路中，这类多拐曲轴承担着往复直线运动与旋转运动的双向转换职能，是起重作业机构中动力输出端的核心受力构件。从实际应用场景来看，这类曲轴多配套在中小型起重设备的变幅机构、起升机构的动力转换单元中，当起重作业需要将液压推杆或者活塞组件的直线推力转化为回转力矩，或是将回转动力转化为执行端的往复推拉动作时，该构件的结构精度直接决定了动力传递的平稳性。从结构设计思路上看，该曲轴采用多错拐布局，各曲柄销的相位角根据对应气缸或者推杆的做功间隔做了对应偏移，能够保证动力输出的连续性，避免起重作业过程中出现动力断档导致的吊重晃动。主轴颈与曲柄销之间采用大圆角过渡结构，从应力分散的角度规避交变载荷下的应力集中问题，

　　毕竟起重作业过程中载荷波动幅度大，频繁的启停、变幅动作会给曲轴带来持续的交变弯曲与扭转复合应力，圆角过渡的设计能够大幅降低轴颈位置的疲劳失效风险。从安装边界来看，两端的主轴颈为统一基准的同轴圆柱面，加工时需要保证各档主轴颈的同轴度公差控制在合理范围内，安装时两端通过滑动轴承或者滚动轴承支撑在机构的箱体轴承座内，轴向通过轴肩与端盖配合完成轴向定位，避免运转过程中出现轴向窜动影响传动精度。曲柄臂的厚度根据对应档位的受力大小做了差异化设计，靠近动力输入端的曲柄臂承载的扭矩更大，厚度尺寸也相应增加，平衡块与曲柄臂采用一体化结构设计，能够在曲轴高速运转时抵消曲柄销与连杆组件产生的离心惯性力，降低运转过程中的振动与轴承附加载荷。实际选型适配时，

　　需要核对各档曲柄销的中心距与配套连杆的大端孔径匹配度，同时确认曲轴的总长度能够适配对应传动箱体的内部安装空间，轴向定位台阶的尺寸要与轴承内圈的定位端面贴合，避免运转过程中出现轴系窜动。这类曲轴的油道设计采用内部斜油孔布局，能够将主轴颈处供给的润滑油引导至各曲柄销的摩擦面，保证运转过程中摩擦副之间形成稳定的油膜，降低磨损速率，延长构件的使用寿命，在起重设备长期重载作业的工况下，稳定的润滑供给是保障构件可靠性的关键设计点。
